Instrukcja instalacji i diagnostyki sterownika Curtis 1206MX

Przewodnik instalacji i diagnostyki sterownika Curtis 1206MX. Zawiera procedury sprawdzania uzwojeń silnika, cewki solenoidu, wiązki przewodów oraz szczegółową sekwencję testów napięciowych i kody błędów dla wózków E-Z-GO PDS.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje przed instalacją

Instrukcja dotyczy instalacji regenerowanego sterownika Curtis 1206MX w wózkach E-Z-GO PDS. Przed przystąpieniem do montażu konieczne jest wykonanie szeregu testów diagnostycznych, aby wykluczyć awarię innych podzespołów wózka. Niewykonanie tych kroków może skutkować unieważnieniem gwarancji na sterownik.

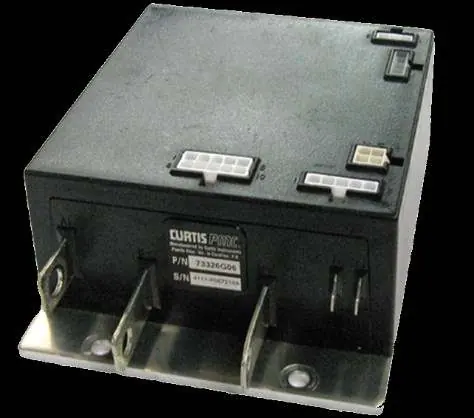

Sterownik Curtis 1206MX
Sterownik Curtis 1206MX
Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4

Procedury kontrolne przed instalacją

Przed montażem sterownika należy sprawdzić następujące elementy:

  • Uzwojenia silnika: Przy odłączonym silniku zmierz rezystancję: A1 do A2 (0.3–1 Ω), F1 do F2 (1–2 Ω), A1 do F1 (obwód otwarty), F1 do obudowy silnika (>5 MΩ).
  • Główny solenoid: Odłącz przewody i zmierz rezystancję cewki (min. 100 Ω). Po podaniu zasilania na małe terminale, rezystancja powinna spaść poniżej 0.3 Ω.
  • Cotherm: Sprawdź materiał izolacyjny na radiatorze pod kątem uszkodzeń.
  • Wiązka przewodów: Sprawdź złącza pod kątem korozji, luźnych lub uszkodzonych pinów.

Sekwencja diagnostyczna E-Z-GO PDS

Wszystkie testy należy przeprowadzać z kołami napędowymi uniesionymi nad ziemią, przełącznikiem Run-Tow w pozycji Run oraz przy podłączonym złączu sterownika. Użyj metody "back-probe" (nakłucie izolacji przewodu przy złączu) do pomiarów napięcia.

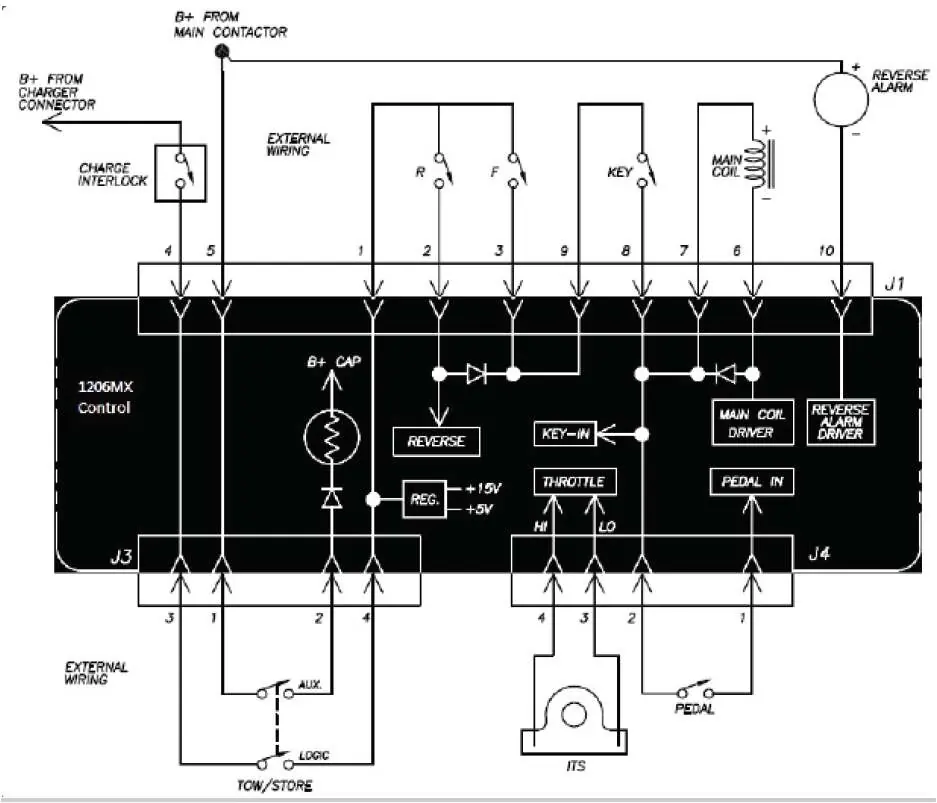

Schemat połączeń sterownika 1206MX
Schemat połączeń sterownika 1206MX
  • J1 Pin 5: Napięcie w granicach 4V od napięcia akumulatora.
  • J3 Pin 2: Napięcie powinno być równe napięciu na J1 Pin 5.
  • J1 Pin 4: Przy odłączonej ładowarce powinno być równe napięciu akumulatora.
  • J3 Pin 4: Powinno być równe napięciu akumulatora.
  • J1 Pin 1: Powinno być równe napięciu akumulatora.
  • J4 Pin 3 (ITS Sensor): Przy nie wciśniętym pedale 0.5–0.9V, przy wciśniętym 2.5–3.3V.
  • J5 Pin 2 (Czujnik prędkości): Podczas powolnego obracania koła ręką, napięcie powinno przełączać się między 0 a 5V.

Kody błędów i diagnostyka

Sterownik posiada wbudowany tryb diagnostyczny, który wykorzystuje alarm cofania do sygnalizacji kodów błędów (np. 1-3 oznacza błąd czujnika prędkości). Aby wejść w tryb diagnostyczny: ustaw kluczyk w pozycji OFF, przełącznik Run/Tow w pozycję RUN, a przełącznik kierunku jazdy przesuń 5 razy z pozycji neutralnej do REV. Po usłyszeniu sygnałów dźwiękowych, sterownik wskaże kod błędu.

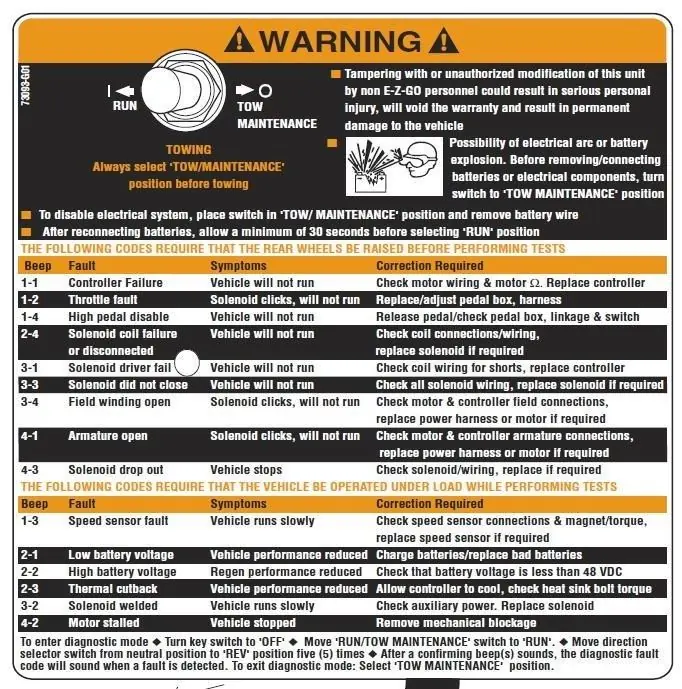

Tabela kodów błędów i ostrzeżeń
Tabela kodów błędów i ostrzeżeń

Bezpieczeństwo

Zawsze podnoś koła napędowe przed testami. Przed usuwaniem lub podłączaniem akumulatorów lub komponentów elektrycznych, ustaw przełącznik w pozycji TOW/MAINTENANCE, aby uniknąć łuku elektrycznego lub wybuchu akumulatora.

Praktyczna pomoc

Typowe problemy

Pojazd nie rusza (kod 1-1)

Sprawdź okablowanie silnika i rezystancję uzwojeń. Jeśli są poprawne, wymień sterownik.

Pojazd jedzie wolno (kod 1-3)

Sprawdź połączenia czujnika prędkości, magnes i moment obrotowy. Wymień czujnik prędkości, jeśli to konieczne.

Solenoid klika, ale pojazd nie rusza (kod 1-2)

Wymień lub wyreguluj skrzynkę pedału, sprawdź wiązkę przewodów.

Pojazd zatrzymuje się (kod 4-3)

Sprawdź solenoid i jego okablowanie, wymień w razie potrzeby.

Przed użyciem

  • Podnieś koła napędowe nad ziemię przed testami.
  • Ustaw przełącznik Run-Tow/Maintenance w pozycji Run.
  • Upewnij się, że akumulator jest w pełni naładowany.
  • Użyj miernika VOM do sprawdzenia rezystancji uzwojeń silnika.
  • Sprawdź stan cewki solenoidu (min. 100 omów).

Parametry w praktyce

Rezystancja A1-A2
Musi wynosić od 0.3 do 1 oma.
Rezystancja F1-F2
Musi wynosić od 1 do 2 omów.
Rezystancja F1 do obudowy
Musi być większa niż 5 MΩ.
Napięcie J4 Pin 4 (ITS)
Powinno wynosić od 13 do 16V.

Ilustracje i schematy

  • Schemat połączeń sterownika 1206MX z wyprowadzeniami J1, J3, J4.
  • Tabela kodów błędów z opisem usterek i wymaganych działań naprawczych.

Zgodność modelu

  • Instrukcja dotyczy sterownika Curtis 1206MX stosowanego w wózkach E-Z-GO PDS.
  • Zaleca się wymianę solenoidu na nowy podczas wymiany sterownika.
