Instrukcja instalacji i diagnostyki sterownika Curtis 1206AC E-Z-GO RXV

Przewodnik instalacji i diagnostyki sterownika Curtis 1206AC dla pojazdów E-Z-GO RXV. Zawiera procedury sprawdzania silnika, cewki, wiązki przewodów oraz listę kodów błędów.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera procedury instalacji oraz diagnostyki sterownika Curtis 1206AC przeznaczonego do pojazdów E-Z-GO RXV. Przed przystąpieniem do montażu nowego sterownika konieczne jest wykonanie szeregu testów diagnostycznych, aby upewnić się, że usterka nie wynika z innych komponentów pojazdu. Niewykonanie tych kroków może skutkować utratą gwarancji.

Sterownik Curtis 1206AC
Sterownik Curtis 1206AC

Przygotowanie do instalacji

Przed montażem sterownika należy sprawdzić następujące elementy przy użyciu woltomierza (VOM):

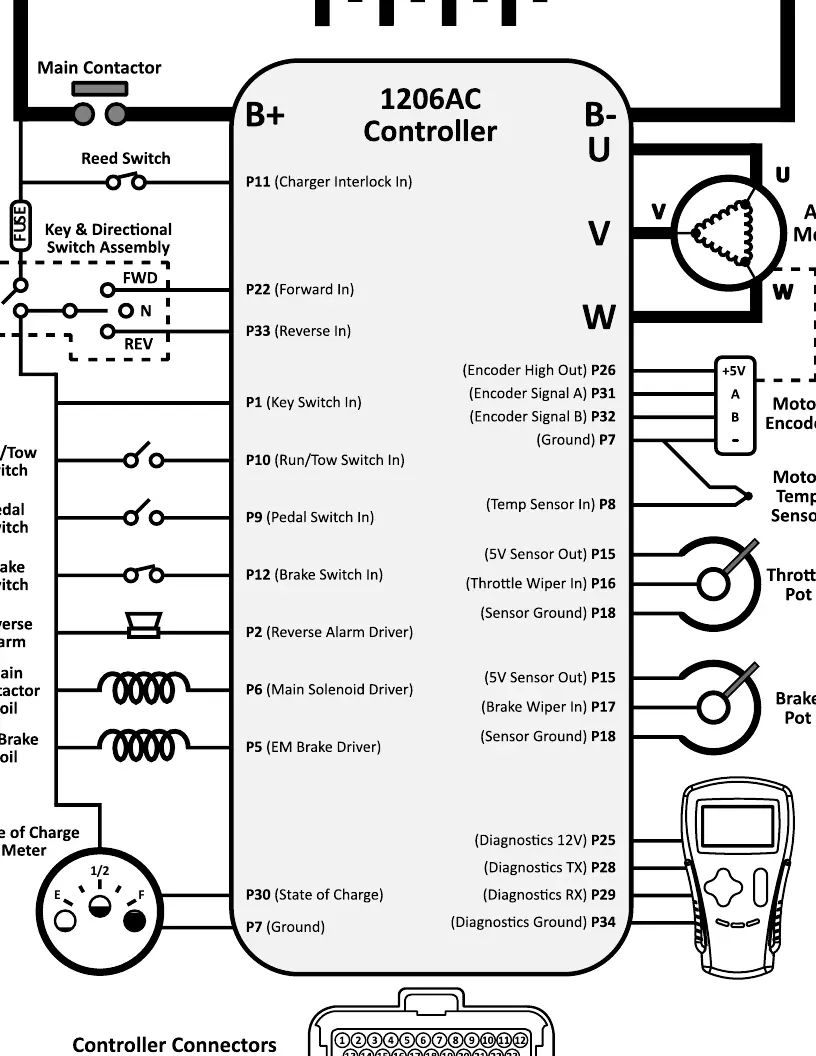

Schemat połączeń sterownika 1206AC
Schemat połączeń sterownika 1206AC
  • Fazy silnika: Zmierz rezystancję między fazami U, V i W przy odłączonym silniku. Rezystancja powinna wynosić od 0,5 do 1 oma. Rezystancja do ramy silnika musi być większa niż 5 MΩ.
  • Główny stycznik: Odłącz przewody i zmierz rezystancję cewki stycznika. Powinna ona wynosić od 95 do 115 omów.
  • Cewka hamulca: Zmierz rezystancję cewki hamulca w temperaturze pokojowej; powinna wynosić około 25 omów.
  • Wiązka przewodów: Sprawdź złącza pod kątem korozji, luźnych, uszkodzonych lub brakujących pinów.

Sekwencja uruchamiania

Po włączeniu zasilania (przekręceniu kluczyka) sterownik wykonuje automatyczne testy systemowe w ciągu pierwszej sekundy:

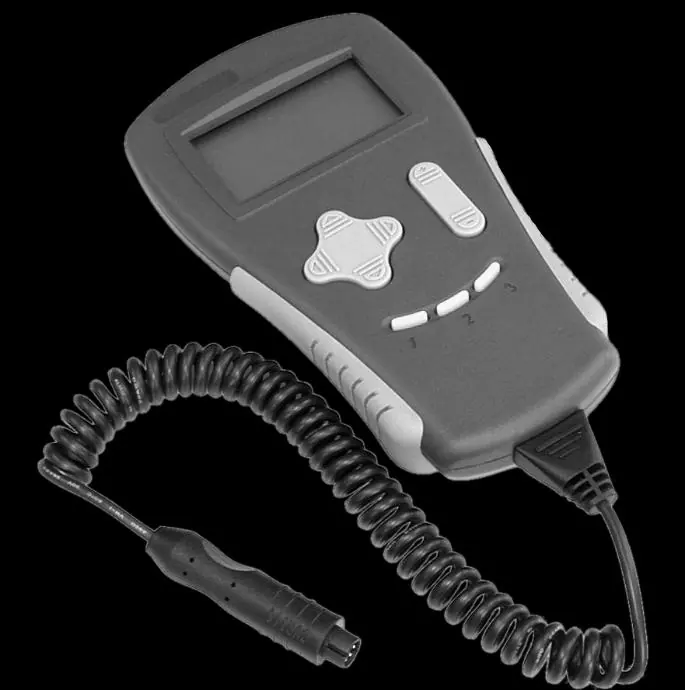

Programator diagnostyczny Curtis
Programator diagnostyczny Curtis
  • Test hamulca elektrycznego (próba obrotu silnika).
  • Test alarmu cofania.
  • Weryfikacja połączenia ładowarki.
  • Weryfikacja przełącznika przepustnicy (musi być w pozycji otwartej).
  • Sprawdzenie pozycji przepustnicy (TPS musi wskazywać 0%).
  • Test zakresu TPS.

Jeśli którykolwiek z tych testów nie zostanie zaliczony, pojazd nie będzie działał.

Diagnostyka i kody błędów

W przypadku problemów z działaniem pojazdu należy przeprowadzić diagnostykę pin po pinie, mierząc napięcia na złączach sterownika przy podłączonej wiązce. Należy użyć metody "back probing" (nakłuwanie przewodów od strony złącza). Instrukcja zawiera szczegółową tabelę kodów błędów, która wskazuje potencjalne przyczyny usterek, takie jak przegrzanie sterownika, błędy czujników, problemy z hamulcem czy błędy komunikacji.

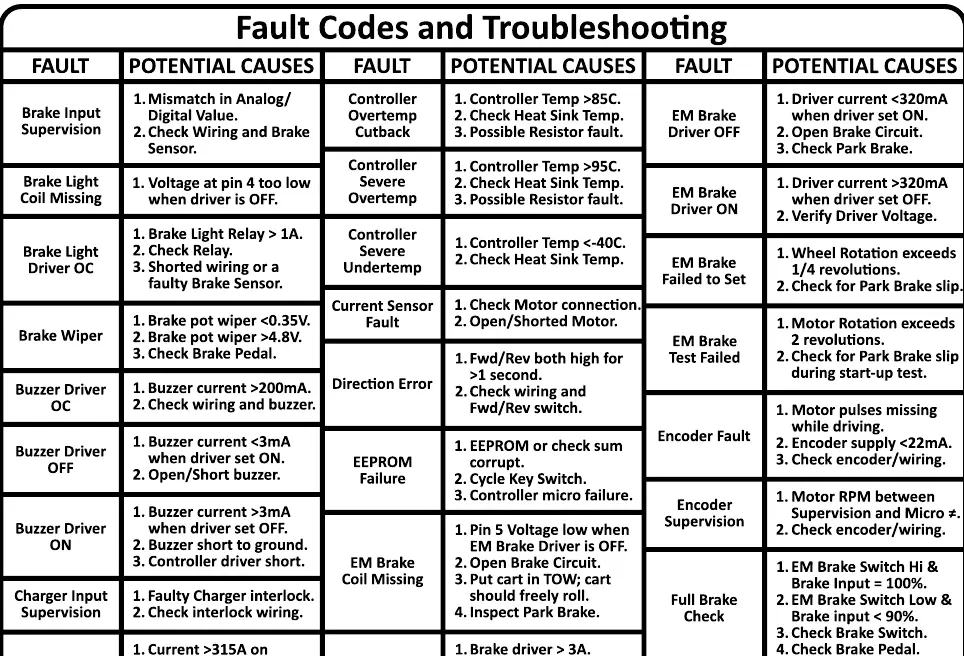

Tabela kodów błędów i potencjalnych przyczyn
Tabela kodów błędów i potencjalnych przyczyn

Praktyczna pomoc

Typowe problemy

Controller Overtemp Cutback

Temperatura sterownika przekroczyła 85°C. Sprawdź radiator.

Brake Wiper

Napięcie potencjometru hamulca poza zakresem (poniżej 0,35V lub powyżej 4,8V). Sprawdź czujnik hamulca.

Direction Error

Sygnały przód i tył aktywne jednocześnie przez ponad 1 sekundę. Sprawdź przełącznik kierunku jazdy.

Main Contactor Did Not Close

Napięcie na stykach głównego stycznika jest zbyt niskie. Sprawdź styki i połączenia.

Przed użyciem

  • Sprawdź rezystancję faz silnika (0,5-1 om).
  • Sprawdź rezystancję cewki głównego stycznika (95-115 omów).
  • Sprawdź rezystancję cewki hamulca (ok. 25 omów).
  • Sprawdź stan pinów w wiązce przewodów.
  • Upewnij się, że akumulator jest w pełni naładowany przed testami.

Parametry w praktyce

Motor Resistance
Rezystancja między fazami U, V, W powinna wynosić 0,5-1 om.
Solenoid Coil
Rezystancja cewki stycznika powinna wynosić 95-115 omów.

Ilustracje i schematy

  • Schemat przedstawia połączenia sterownika 1206AC z akumulatorem 48V, silnikiem AC, enkoderem, czujnikami temperatury, potencjometrami hamulca i przepustnicy oraz przełącznikami sterującymi.

Zgodność modelu

  • Sterownik przeznaczony wyłącznie do pojazdów E-Z-GO RXV.
