Instrukcja instalacji i diagnostyki sterownika silnika Curtis 1510A

Przewodnik instalacji i diagnostyki sterownika silnika Curtis 1510A. Zawiera procedury sprawdzania uzwojeń silnika, cewki solenoidu, wiązki przewodów oraz szczegółową sekwencję rozwiązywania problemów i kody błędów.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje przed instalacją

Instrukcja dotyczy instalacji i diagnostyki sterownika silnika Curtis 1510A. Uwaga: Gwarancja zostanie unieważniona, jeśli procedury sprawdzające opisane w instrukcji nie zostaną wykonane przed instalacją sterownika. Do wykonania testów wymagany jest analogowy lub cyfrowy miernik uniwersalny (VOM).

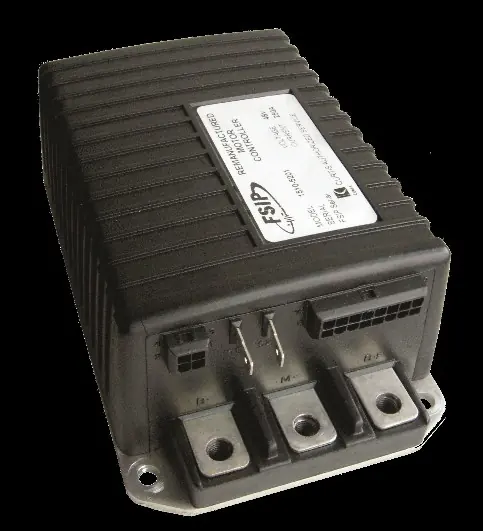

Sterownik silnika Curtis 1510A
Sterownik silnika Curtis 1510A

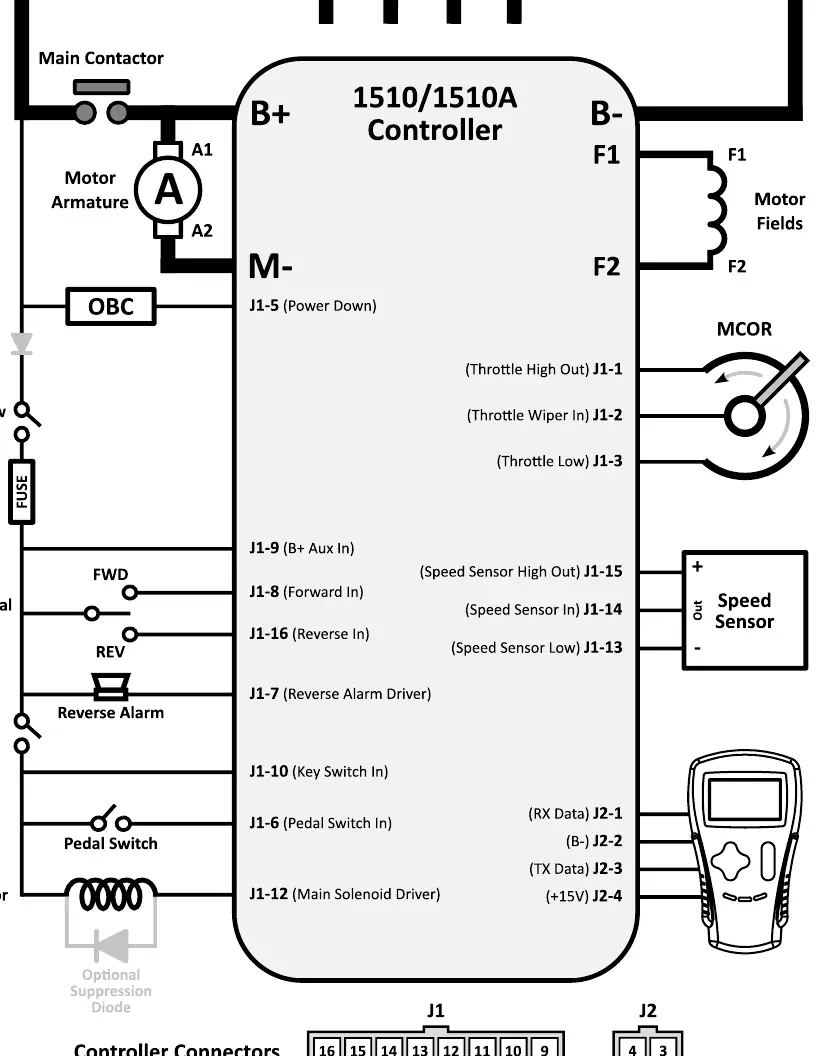

Schemat połączeń sterownika 1510/1510A
Schemat połączeń sterownika 1510/1510A

Procedury sprawdzania przed instalacją

Przed montażem sterownika należy wykonać następujące testy:

  • Sprawdzenie uzwojeń silnika: Odłącz silnik. Zmierz rezystancję między A1 a A2 (musi wynosić 0.3Ω - 1Ω), między F1 a F2 (1Ω - 2Ω). Pomiar między A1 a F1 musi wykazać przerwę (OPEN), a między F1 a obudową silnika powyżej 5MΩ.
  • Sprawdzenie głównego solenoidu: Odłącz przewody od solenoidu. Zmierz rezystancję cewki – musi wynosić co najmniej 100Ω. Używając zworki z akumulatora, sprawdź czy miernik wskazuje spadek z nieskończoności do poniżej 0.3Ω.
  • Sprawdzenie wiązki przewodów: Sprawdź złącza pod kątem korozji, luźnych, złamanych lub przypalonych pinów. Napraw lub wymień w razie potrzeby.

Sekwencja diagnostyczna

Podczas diagnostyki należy zawsze podnosić koła napędowe nad ziemię. Testy wykonuje się przy przełączniku Run/Tow w pozycji Run, z podłączonym złączem do sterownika (użyj metody 'back probe' – nakłucia przewodu lub użycia spinacza).

  • Pin 5: Napięcie > 30V (jeśli mniej, sterownik nie zadziała).
  • Pin 9: Musi być równe napięciu akumulatora.
  • Pin 8 (Forward): Napięcie akumulatora przy włączonym biegu do przodu.
  • Pin 16 (Reverse): Napięcie akumulatora przy włączonym biegu wstecznym.
  • Pin 10 (Key On): Napięcie akumulatora przy włączonym kluczyku.
  • Pin 14 (Speed Sensor): Podczas powolnego obracania koła napięcie musi przełączać się między 0V a 5V.

Kody błędów i rozwiązywanie problemów

W przypadku wystąpienia awarii, sterownik może zgłaszać kody błędów:

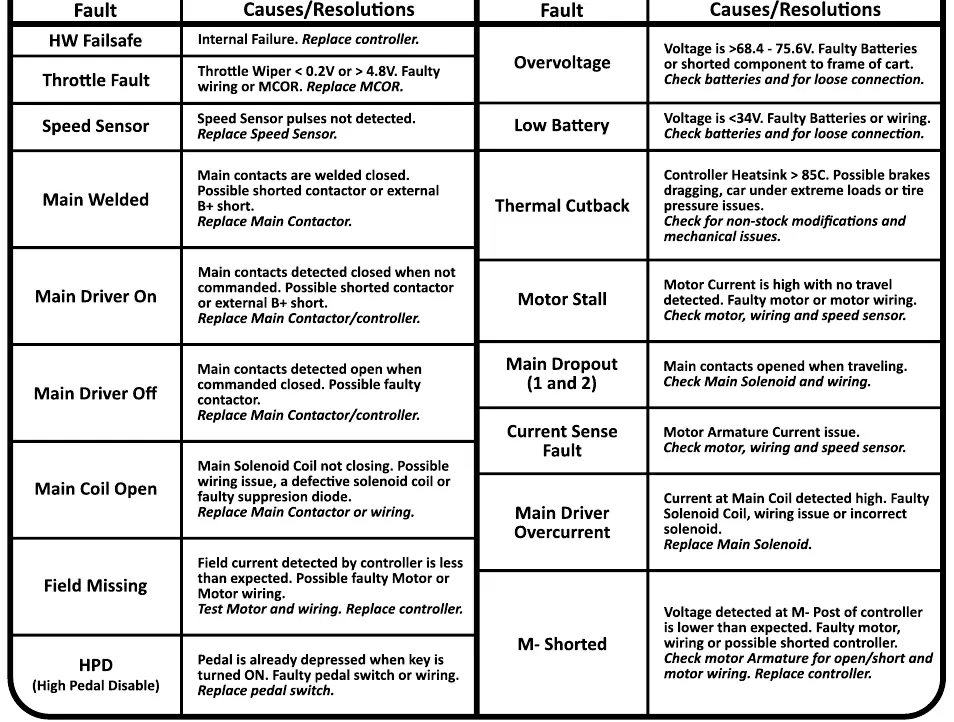

Tabela kodów błędów
Tabela kodów błędów
  • HW Failsafe: Wewnętrzna awaria, wymień sterownik.
  • Throttle Fault: Napięcie Throttle Wiper < 0.2V lub > 4.8V. Sprawdź wiązkę lub wymień MCOR.
  • Speed Sensor: Brak impulsów czujnika prędkości. Wymień czujnik.
  • Main Welded: Styki główne zespawane. Możliwe zwarcie. Wymień stycznik.
  • Overvoltage: Napięcie > 75.6V. Sprawdź akumulatory i połączenia.
  • Thermal Cutback: Temperatura radiatora > 85°C. Sprawdź obciążenie i hamulce.

Praktyczna pomoc

Typowe problemy

Sterownik nie działa (dead)

Sprawdź napięcie na pinie 5. Jeśli jest mniejsze niż 30V, OBC może być w trybie uśpienia. Podłącz ładowarkę na 1 minutę, odłącz i sprawdź ponownie.

Błąd Throttle Fault

Napięcie Throttle Wiper jest poza zakresem (0.2V - 4.8V). Sprawdź wiązkę przewodów lub wymień MCOR.

Błąd Main Welded

Styki główne są zespawane. Sprawdź czy nie ma zwarcia zewnętrznego lub uszkodzonego stycznika.

Błąd Thermal Cutback

Temperatura sterownika przekroczyła 85°C. Sprawdź, czy wózek nie jest przeciążony, czy hamulce nie trzymają lub czy ciśnienie w oponach jest prawidłowe.

Przed użyciem

  • Odłącz silnik przed pomiarem uzwojeń.
  • Ustaw miernik VOM na rezystancję (Ω).
  • Sprawdź rezystancję między A1-A2 (0.3-1Ω) oraz F1-F2 (1-2Ω).
  • Sprawdź rezystancję cewki solenoidu (min. 100Ω).
  • Sprawdź wiązkę przewodów pod kątem korozji i uszkodzeń pinów.
  • Upewnij się, że koła są podniesione przed diagnostyką.

Parametry w praktyce

Cewka solenoidu
Rezystancja musi wynosić co najmniej 100Ω.
Pin 5 (Voltage)
Musi być > 30V, aby sterownik był aktywny.

Ilustracje i schematy

  • Schemat przedstawia połączenia sterownika 1510/1510A z akumulatorem 48V, silnikiem, czujnikiem prędkości i przełącznikami.
  • Wskazuje piny złącza J1 i J2 dla diagnostyki.

Zgodność modelu

  • Sterownik przeznaczony do wózków Club Car Precedent IQ.
  • Wymaga akumulatora 48V.
