Instrukcja instalacji i diagnostyki sterownika Curtis 1268-ITS
Przewodnik instalacji i diagnostyki sterownika Curtis 1268-ITS. Zawiera procedury sprawdzania uzwojeń silnika, cewki solenoidu, schematy połączeń oraz pełną tabelę kodów błędów LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera kluczowe procedury instalacji i diagnostyki sterownika Curtis 1268-ITS. Uwaga: Gwarancja na sterownik jest nieważna, jeśli poniższe kroki sprawdzające nie zostaną wykonane przed montażem. Do przeprowadzenia testów wymagany jest analogowy lub cyfrowy miernik VOM.
Procedury przedinstalacyjne
Przed montażem sterownika należy wykonać następujące testy, aby wykluczyć awarię wózka:
- Sprawdzenie uzwojeń silnika: Przy odłączonym silniku zmierz rezystancję: A1 do A2 (0.2-2 Ohm), F1 do F2 (0.8-3 Ohm), A1 do F1 (otwarty obwód), F1 do obudowy silnika (>5 MOhm).
- Sprawdzenie głównego solenoidu: Odłącz przewody, zmierz rezystancję cewki (powinna wynosić 100-250 Ohm). Po podaniu napięcia na cewkę, rezystancja powinna spaść z nieskończoności do poniżej 0.3 Ohm.
- Sprawdzenie wiązki przewodów: Sprawdź złącza pod kątem korozji, luźnych, uszkodzonych lub brakujących pinów.

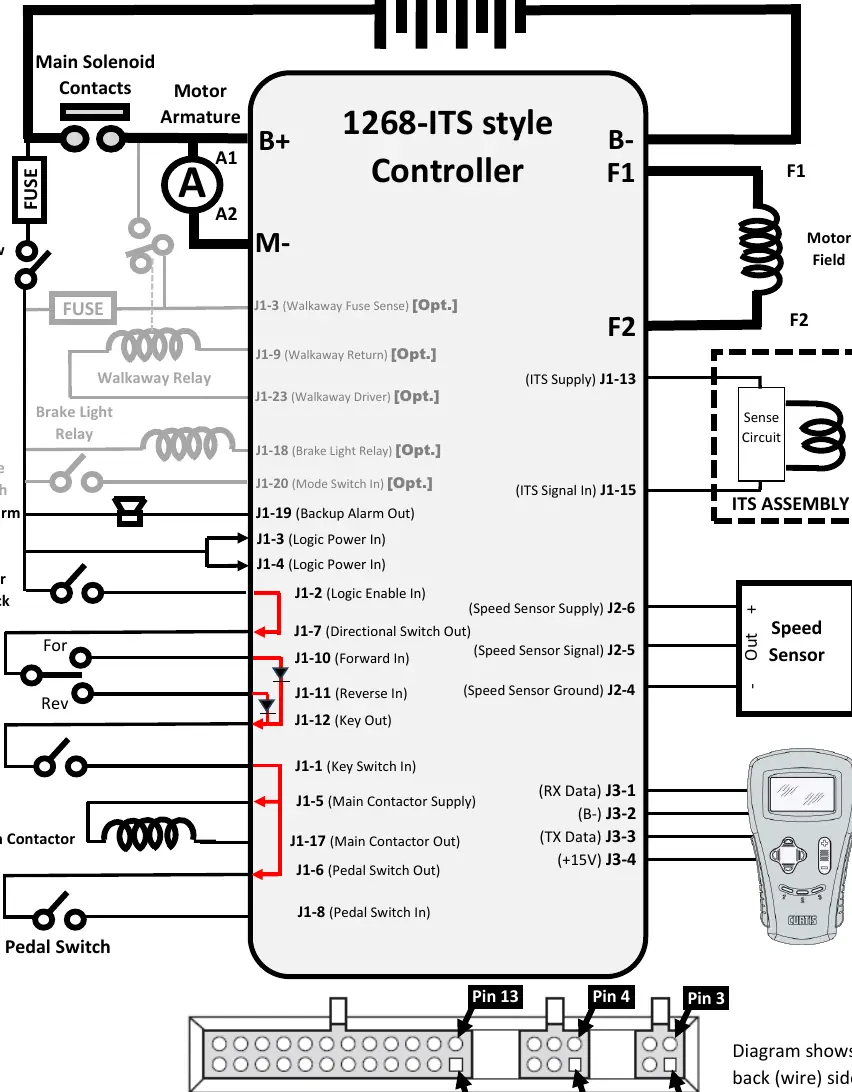

Schemat połączeń
Sterownik posiada złącza J1, J2 i J3. Schemat połączeń obejmuje baterię 36V/48V, główny solenoid, silnik (twornik i pole), czujnik prędkości oraz przełączniki (Run/Tow, Forward/Reverse, Pedal Switch, Key Switch). Diagnostyka polega na weryfikacji napięć na poszczególnych pinach złącza przy włączonym zasilaniu.
Diagnostyka i rozwiązywanie problemów
W przypadku problemów należy przeprowadzić sekwencję pomiarów napięcia na pinach złącza sterownika. Należy użyć metody 'back probe' (nakłucie izolacji lub użycie spinacza) od strony przewodów. Jeśli napięcie na danym pinie nie odpowiada wartości 'Pack Voltage' (napięcie pakietu baterii) lub 0V zgodnie z instrukcją, należy sprawdzić odpowiednie okablowanie lub przełączniki.
Kody błędów LED
Wbudowana dioda LED na sterowniku sygnalizuje błędy za pomocą dwucyfrowych kodów (np. 3,2). Przykładowe kody:
- 1,1: HW FAILSAFE (uszkodzony sterownik).
- 1,2: THROTTLE FAULT 1 (błąd sygnału przepustnicy).
- 1,3: SPEED SENSOR FAULT (brak sygnału z czujnika prędkości).
- 1,5: MOTOR STALL (zablokowany silnik lub zbyt strome wzniesienie).
- 2,2: OVERVOLTAGE (zbyt wysokie napięcie).
- 2,3: THERMAL CUTBACK (przegrzanie).
- 3,2: MAIN WELDED (zgrzany główny stycznik).
- 4,3: M- SHORTED (zwarcie wewnętrzne).
Praktyczna pomoc
Typowe problemy
Błąd 1,2 (Throttle Fault)
Sprawdź czy przewód wejściowy przepustnicy nie jest przerwany lub zwarty do B+ lub B-.
Błąd 1,3 (Speed Sensor Fault)
Sprawdź podłączenie czujnika prędkości oraz czy magnes nie jest uszkodzony.
Błąd 3,2 (Main Welded)
Główny stycznik jest zablokowany w pozycji zamkniętej lub sterownik ma zwarcie na sterowniku stycznika.
Błąd 2,3 (Thermal Cutback)
Temperatura sterownika przekroczyła 85 stopni C lub spadła poniżej 25 stopni C. Sprawdź obciążenie pojazdu.
Przed użyciem
- Podnieś koła napędowe wózka przed rozpoczęciem diagnostyki.
- Ustaw miernik VOM na pomiar rezystancji (Ohm).
- Odłącz silnik przed pomiarem uzwojeń.
- Sprawdź rezystancję cewki solenoidu (100-250 Ohm).
- Upewnij się, że wtyczka jest podłączona do sterownika podczas pomiarów napięcia na pinach.
Parametry w praktyce
- Pack Voltage
- Napięcie całego pakietu baterii wózka.
Ilustracje i schematy
- Schemat przedstawia wyprowadzenia złączy J1, J2, J3 od strony przewodów.
- Wskazuje połączenia dla: Run/Tow Switch, Mode Switch, Reverse Alarm, Pedal Switch, Key Switch, Main Contactor, Speed Sensor.
Zgodność modelu
- Sterownik przeznaczony do systemów 36V/48V.
- Wymaga wykonania testów przedinstalacyjnych pod rygorem utraty gwarancji.
