Instrukcja montażu rurki impulsowej Danfoss 003R9142

Opis produktu

Rurka impulsowa Danfoss 003R9142 jest kluczowym elementem instalacji hydraulicznych, zaprojektowanym do współpracy z szeroką gamą zaworów regulacyjnych marki Danfoss. Zapewnia ona precyzyjne przekazywanie ciśnienia z instalacji do elementu wykonawczego, co jest niezbędne dla poprawnego działania automatyki grzewczej i chłodniczej.

Zastosowanie i kompatybilność

Produkt jest przeznaczony do stosowania w układach z następującymi typami zaworów:

• AVP: Regulatory różnicy ciśnień.
• AVPQ: Regulatory różnicy ciśnień z ograniczeniem przepływu.
• AIP: Regulatory ciśnienia.
• AVPB: Regulatory różnicy ciśnień z zaworem strefowym.

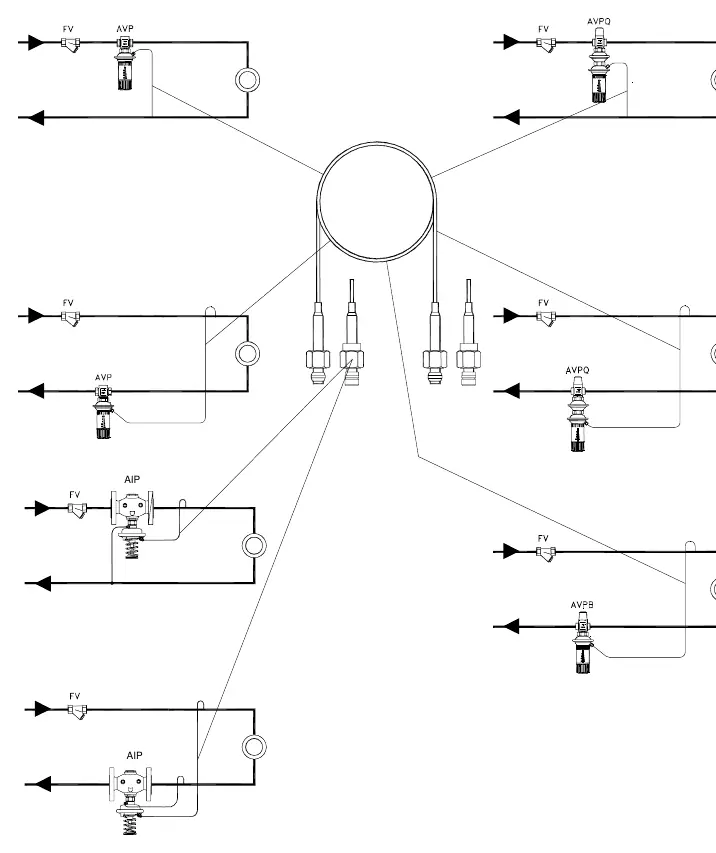

Rurka impulsowa pełni funkcję łącznika między punktem pomiarowym w rurociągu a membraną sterującą zaworu. Prawidłowe podłączenie jest krytyczne dla stabilności pracy całego systemu.

Instrukcja montażu

Montaż rurki impulsowej powinien być przeprowadzany przez wykwalifikowany personel zgodnie z zasadami sztuki inżynierskiej. Przed przystąpieniem do prac należy upewnić się, że instalacja jest wyłączona z eksploatacji i pozbawiona ciśnienia.

• Zlokalizuj punkt pomiarowy na rurociągu za zaworem odcinającym (FV).
• Podłącz końcówkę rurki impulsowej do króćca pomiarowego, dbając o szczelność połączenia.
• Drugi koniec rurki należy wpiąć w odpowiednie gniazdo na głowicy regulatora (AVP, AVPQ, AIP lub AVPB).
• Należy unikać załamań rurki, które mogłyby ograniczyć przepływ medium impulsowego.
• Po zakończeniu montażu należy powoli napełnić instalację i sprawdzić szczelność wszystkich połączeń.

Bezpieczeństwo i konserwacja

Podczas eksploatacji należy okresowo sprawdzać stan rurki pod kątem uszkodzeń mechanicznych, korozji lub wycieków. W przypadku stwierdzenia nieszczelności, rurkę należy niezwłocznie wymienić na nową. Nie wolno dokonywać napraw rurki poprzez jej skracanie lub lutowanie, gdyż może to wpłynąć na charakterystykę pracy regulatora. Utylizację zużytego elementu należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów metalowych.
