Danfoss 080Z2819 Sygnalizator Optyczno-Akustyczny
Instrukcja instalacji i konfiguracji sygnalizatora optyczno-akustycznego Danfoss 080Z2819, zawierająca schematy połączeń, parametry techniczne oraz wybór tonów alarmowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sygnalizator optyczno-akustyczny Danfoss 080Z2819 to zaawansowane urządzenie alarmowe zaprojektowane do współpracy z czujnikami gazu. Urządzenie łączy w sobie funkcję syreny alarmowej oraz lampy błyskowej, zapewniając wysoką skuteczność ostrzegania w środowiskach przemysłowych i komercyjnych. Obudowa wykonana z trwałego tworzywa ABS oraz soczewka z poliwęglanu gwarantują odporność na trudne warunki pracy, co potwierdza wysoki stopień ochrony IP 65.
Dane techniczne
Urządzenie pracuje w szerokim zakresie napięcia zasilania od 9 do 28V DC. Pobór prądu wynosi od 9 do 35 mA dla syreny oraz od 4 do 6 mA dla lampy błyskowej. Sygnalizator oferuje imponujący zakres natężenia dźwięku od 67 do 100 dB(A), z możliwością regulacji za pomocą wbudowanego potencjometru. Użytkownik ma do wyboru aż 39 różnych tonów alarmowych, co pozwala na dostosowanie urządzenia do specyficznych wymagań lokalnych przepisów bezpieczeństwa.
Instalacja i podłączenie

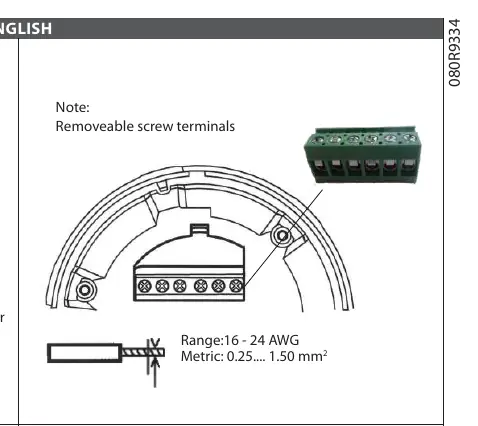

Montaż urządzenia ułatwiają wyjmowane zaciski śrubowe, które obsługują przewody o przekroju od 0,25 do 1,50 mm2. W zależności od konfiguracji systemu, sygnalizator może być zasilany bezpośrednio z czujnika gazu (DGS). W przypadku zasilania czujnika gazu prądem zmiennym (AC), konieczne jest zastosowanie dołączonego rezystora 470 Ohm. Należy pamiętać, że do jednego czujnika gazu można podłączyć maksymalnie jedną jednostkę sygnalizatora.

Konfiguracja tonów
Wybór odpowiedniego tonu alarmowego odbywa się za pomocą przełączników typu DIP-switch znajdujących się wewnątrz urządzenia. Dostępna tabela tonów pozwala na precyzyjne ustawienie częstotliwości i charakterystyki dźwięku, takiej jak ton ciągły, przerywany, naprzemienny czy narastający. Każdy z 39 dostępnych tonów posiada przypisaną charakterystykę częstotliwościową oraz informację o zastosowaniu, co ułatwia konfigurację zgodnie z normami takimi jak BS, DIN czy ISO.

Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone do pracy w temperaturach od -20 do +70 stopni Celsjusza. Regularna konserwacja powinna obejmować sprawdzenie szczelności obudowy oraz poprawności działania sygnałów optycznych i akustycznych. Wszelkie prace instalacyjne powinny być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami elektrycznymi. W przypadku awarii lub konieczności wymiany, należy upewnić się, że zasilanie jest odłączone, a urządzenie jest utylizowane zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Użyj wbudowanego potencjometru, aby zwiększyć głośność, obracając go zgodnie z ruchem wskazówek zegara.
Jeśli czujnik gazu jest zasilany prądem zmiennym, upewnij się, że rezystor 470 Ohm został poprawnie zainstalowany zgodnie ze schematem.
Przed użyciem
- Sprawdź czy napięcie zasilania mieści się w zakresie 9-28V DC.
- Upewnij się, że przekrój przewodów mieści się w zakresie 0,25-1,50 mm2.
- Wybierz odpowiedni ton alarmowy za pomocą przełączników DIP.
- Sprawdź czy nie przekroczono limitu jednej jednostki na czujnik DGS.
- Upewnij się, że uszczelki obudowy są prawidłowo osadzone dla zachowania klasy IP 65.
Ilustracje i schematy
- Schemat pokazuje podłączenie zasilania DC oraz AC do czujnika gazu.
- Wskazano sposób podłączenia styków przekaźników (Rel. 1 i Rel. 3) do sygnalizatora.
- Zilustrowano wykorzystanie rezystora 470 Ohm w obwodzie zasilania AC.
Zgodność modelu
- Kompatybilny z czujnikami gazu Danfoss DGS.
- Maksymalnie 1 sygnalizator na jeden czujnik gazu.
