Instrukcja montażu zestawu na szynę DIN Danfoss 087R9542

Wprowadzenie do zestawu montażowego

Zestaw montażowy Danfoss 087R9542 został zaprojektowany w celu umożliwienia stabilnego i bezpiecznego montażu urządzeń na standardowej szynie DIN. Jest to niezbędne akcesorium dla profesjonalnych instalacji automatyki przemysłowej oraz systemów sterowania, gdzie wymagana jest organizacja komponentów w szafach sterowniczych. Zastosowanie szyny DIN pozwala na szybki montaż i demontaż urządzeń, co znacząco ułatwia prace serwisowe oraz modernizację systemów.

Przygotowanie do instalacji

Przed przystąpieniem do montażu należy upewnić się, że posiadamy wszystkie niezbędne elementy zestawu. Zestaw zawiera specjalne uchwyty oraz wkręty montażowe o wymiarach 3,5 x 8 mm. Należy przygotować odpowiednie narzędzia, w szczególności śrubokręt o właściwym rozmiarze końcówki, aby uniknąć uszkodzenia łbów wkrętów podczas dokręcania. Upewnij się, że szyna DIN jest stabilnie zamocowana w szafie sterowniczej i posiada odpowiednią długość dla planowanej liczby urządzeń.

Proces montażu krok po kroku

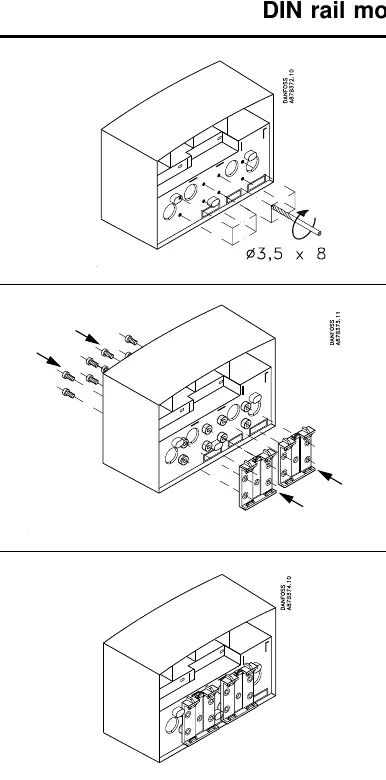

Proces instalacji jest intuicyjny i składa się z kilku kluczowych etapów. Pierwszym krokiem jest przygotowanie obudowy urządzenia poprzez wykonanie otworów montażowych, jeśli nie są one fabrycznie przygotowane. Następnie należy przyłożyć uchwyty montażowe do tylnej części obudowy urządzenia w miejscach do tego przeznaczonych. Kolejnym etapem jest przykręcenie uchwytów za pomocą dostarczonych wkrętów 3,5 x 8 mm. Należy zachować ostrożność, aby wkręty zostały dokręcone z odpowiednią siłą, zapewniając sztywne połączenie uchwytu z obudową. Po zamocowaniu uchwytów, urządzenie jest gotowe do zatrzaśnięcia na szynie DIN. Należy docisnąć urządzenie do szyny, aż usłyszymy charakterystyczne kliknięcie, co oznacza poprawne zablokowanie mechanizmu montażowego. Po zakończeniu montażu warto sprawdzić stabilność urządzenia, delikatnie próbując je poruszyć na szynie. Jeśli urządzenie wykazuje luzy, należy sprawdzić poprawność dokręcenia wkrętów oraz stan samej szyny DIN.

Konserwacja i bezpieczeństwo

Zestaw montażowy nie wymaga specjalistycznej konserwacji. Zaleca się jednak okresową kontrolę połączeń śrubowych, szczególnie w środowiskach narażonych na wibracje, które mogą powodować poluzowanie się elementów montażowych. W przypadku stwierdzenia korozji lub uszkodzeń mechanicznych uchwytów, należy je niezwłocznie wymienić na nowe, aby zapewnić bezpieczeństwo pracy urządzenia. Podczas prac montażowych należy zawsze przestrzegać zasad BHP oraz upewnić się, że zasilanie urządzenia jest odłączone, jeśli montaż odbywa się w pobliżu elementów pod napięciem.
