Instrukcja montażu elektrycznego zaworu rozprężnego Danfoss 034R9839
Instrukcja instalacji i obsługi elektrycznego zaworu rozprężnego Danfoss ETS 5M (wersja Vaillant). Zawiera wytyczne dotyczące montażu, lutowania, podłączenia elektrycznego oraz bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Elektryczny zawór rozprężny Danfoss typu ETS 5M (wersja Vaillant) to precyzyjne urządzenie przeznaczone do stosowania w zamkniętych obiegach chłodniczych. Zawór wykorzystuje silnik krokowy typu unipolarnego do regulacji przepływu czynnika chłodniczego.
Bezpieczeństwo i ograniczenia
Zawór jest przystosowany do pracy z wieloma czynnikami chłodniczymi, w tym palnymi (np. R454C, R454A, R1234ze, R290, R32, R452B, R454B, R455A, R1234yf). Urządzenie musi być stosowane wyłącznie w zamkniętych układach chłodniczych, w których nie występuje tlen. W krajach, gdzie normy bezpieczeństwa nie są w pełni uregulowane, zaleca się uzyskanie zewnętrznej aprobaty systemu.
Uruchomienie i montaż

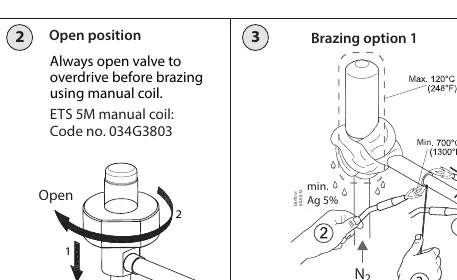

Przed przystąpieniem do lutowania zawór musi zostać otwarty do pozycji overdrive przy użyciu cewki ręcznej (kod produktu 034G3803). Podczas lutowania należy chronić korpus zaworu przed przegrzaniem, stosując mokrą szmatkę lub inne metody chłodzenia, oraz przepuszczać gaz azotowy (N2) przez układ, aby zapobiec utlenianiu. Czas lutowania jest ograniczony do maksymalnie 30 sekund dla opcji 1 i 15 sekund dla opcji 2. Zawór można montować pod dowolnym kątem w zakresie 90 stopni od pionu.
Podłączenie elektryczne
Zawór nie może być podłączany bezpośrednio do źródła zasilania AC/DC. Wymagane jest użycie odpowiedniego sterownika lub drivera. Napięcie nominalne wynosi 21,1 V DC, a prąd fazowy 113 mA. Podłączenie realizowane jest za pomocą złącza 05R-JWPF-HHLE-D.
Konserwacja i obsługa
Nie należy obsługiwać zaworu podczas montażu lub demontażu. Wszelkie prace serwisowe powinny być wykonywane zgodnie z obowiązującymi normami (EN 378, ISO 5149, ASHRAE 15, IEC 60335). W przypadku problemów z działaniem należy sprawdzić sekwencję sterowania silnikiem krokowym zgodnie z tabelą otwarcia i zamknięcia zaworu.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Ryzyko uszkodzenia zaworu podczas lutowania
Zawsze otwieraj zawór do pozycji overdrive przed lutowaniem za pomocą cewki ręcznej (034G3803) i chłodź korpus zaworu.
Błąd sterowania zaworem
Sprawdź sekwencję sygnałów sterujących dla silnika krokowego (tabela 1 w instrukcji) i upewnij się, że używasz dedykowanego sterownika, a nie bezpośredniego zasilania.
Przed użyciem
- Upewnij się, że używasz odpowiedniego sterownika/drivera (nie podłączaj bezpośrednio do sieci).
- Sprawdź, czy czynnik chłodniczy jest zgodny z listą dopuszczonych przez Danfoss.
- Przygotuj cewkę ręczną (034G3803) do otwarcia zaworu przed montażem.
- Zapewnij dostęp do azotu (N2) do przedmuchu układu podczas lutowania.
- Zweryfikuj, czy instalacja jest zamkniętym obiegiem chłodniczym bez dostępu tlenu.
Parametry w praktyce
- PS / MWP: 4.9 MPa
- Maksymalne ciśnienie robocze zaworu.
- Rezystancja: 187 Ohm
- Parametr elektryczny cewki silnika krokowego.
- Napięcie nominalne: 21.1 V DC
- Wymagane napięcie zasilania sterownika.
Ilustracje i schematy
- Schemat kąta montażu: zawór może być montowany w zakresie 90 stopni od pionu w każdą stronę.
- Schemat lutowania: pokazuje konieczność przepływu azotu i chłodzenia korpusu zaworu.
- Schemat połączeń: identyfikacja pinów złącza 05R-JWPF-HHLE-D (Orange, Brown, Red, Black, White).
Zgodność modelu
- Zgodny z czynnikami: R454C, R454A, R1234ze, R290, R32, R452B, R454B, R455A, R1234yf.
- Wymaga sterownika typu unipolarnego.
- Zgodny z normami ATEX, EN 378, ISO 5149, ASHRAE 15, IEC 60335.
