Instrukcja montażu hermetycznego filtra osuszacza Danfoss modulinQ DMC / DCC
Instrukcja instalacji i montażu hermetycznego filtra osuszacza Danfoss serii modulinQ (typy DMC / DCC). Zawiera wytyczne dotyczące przygotowania, uszczelniania oraz momentów dokręcania.
Spis treści
Opis produktu
Hermetyczny filtr osuszacz Danfoss serii modulinQ (typy DMC / DCC) to komponent przeznaczony do systemów chłodniczych. Urządzenie musi być podłączone do modułu rozszerzeń modulinQ. Produkt jest zaprojektowany do pracy z czynnikiem chłodniczym R290.
Parametry techniczne
Urządzenie charakteryzuje się dopuszczalnym ciśnieniem roboczym (MWP/PS) wynoszącym 49 bar dla wszystkich dostępnych pojemności (1.0, 1.4 oraz 1.75 litra). Zakres temperatury medium wynosi od -40 °C do +85 °C. Maksymalne dopuszczalne odchylenie od pionu podczas montażu wynosi +/- 10 stopni.
Instalacja i montaż
Proces instalacji składa się z trzech głównych etapów:
- Przygotowanie: Należy usunąć wszelkie zanieczyszczenia z powierzchni montażowych. Opcjonalnie można użyć sprężonego powietrza do oczyszczenia strefy.
- Wstępny montaż: Na uszczelkę metalową należy nałożyć olej (np. Reniso Triton SE 55), a następnie umieścić ją w dolnej części urządzenia wraz z odpowiednimi o-ringami (23,47x2,62 oraz 15,6x1,78).
- Dokręcanie: Po połączeniu części górnej z dolną, należy dokręcić złącze z momentem obrotowym 60 +/- 12 Nm, używając odpowiedniego narzędzia do kontrowania.
Bezpieczeństwo i konserwacja
Kluczowe zasady bezpieczeństwa obejmują:
- Zawsze należy używać nowych uszczelek metalowych oraz nowych o-ringów przy każdym montażu.
- Zużyte elementy uszczelniające należy utylizować.
- Wymagane jest stosowanie dedykowanych uszczelek i o-ringów dostarczonych przez producenta.
- Wsparcie konstrukcyjne jest obowiązkowe – wymagane jest zastosowanie obejmy (zacisku) podtrzymującej filtr.
W celu uzyskania pełnej listy zatwierdzonych czynników chłodniczych należy odwiedzić stronę internetową store.danfoss.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność połączenia
Upewnij się, że użyto nowych uszczelek i o-ringów oraz zachowano wymagany moment dokręcania 60 +/- 12 Nm.
Zanieczyszczenia w układzie
Przed montażem dokładnie oczyść powierzchnie stykowe, w razie potrzeby używając sprężonego powietrza.
Przed użyciem
- Sprawdź, czy posiadasz dedykowany zestaw uszczelek metalowych i o-ringów.
- Upewnij się, że masz dostęp do modułu rozszerzeń modulinQ.
- Przygotuj olej do smarowania uszczelek (np. Reniso Triton SE 55).
- Przygotuj klucz dynamometryczny do dokręcenia złącza.
- Zweryfikuj, czy miejsce montażu pozwala na zachowanie odchylenia nie większego niż +/- 10 stopni od pionu.
Parametry w praktyce
- MWP/PS 49 bar
- Maksymalne dopuszczalne ciśnienie robocze urządzenia.
- Moment dokręcania 60 +/- 12 Nm
- Siła, z jaką należy dokręcić połączenie części górnej z dolną, aby zapewnić szczelność.
- Temperatura medium -40 do +85 °C
- Dopuszczalny zakres temperatur czynnika chłodniczego przepływającego przez filtr.

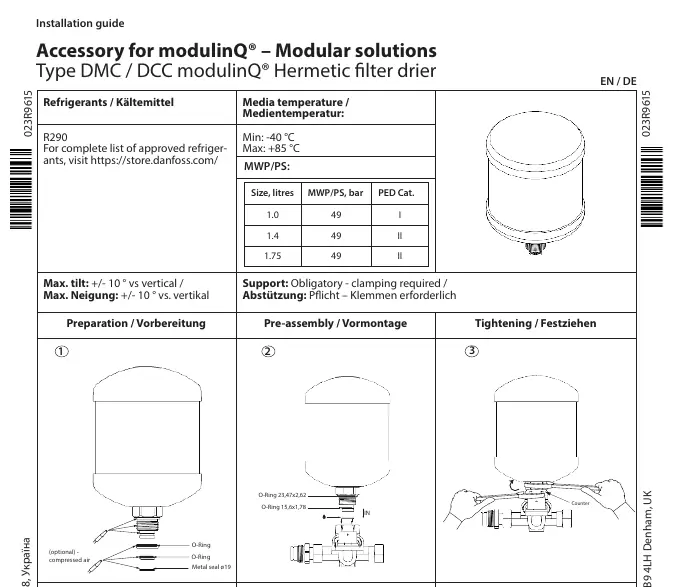

Ilustracje i schematy
- Krok 1: Oczyszczanie powierzchni montażowych z brudu.
- Krok 2: Prawidłowe umieszczenie uszczelki metalowej oraz o-ringów w gnieździe.
- Krok 3: Użycie narzędzia do kontrowania podczas dokręcania części górnej i dolnej.
Zgodność modelu
- Urządzenie musi być podłączone do modułu rozszerzeń modulinQ.
- Kompatybilne z czynnikiem chłodniczym R290 (pełna lista na stronie store.danfoss.com).
- Wymagane obowiązkowe wsparcie w postaci obejmy (clamping).
