Moduł Zigbee dla sterownika głównego Danfoss Icon™
Instrukcja instalacji i konfiguracji modułu Zigbee dla sterownika głównego Danfoss Icon™. Dowiedz się, jak poprawnie zamontować moduł, włączyć go do sieci Zigbee oraz przeprowadzić testy połączenia.
Spis treści
Opis produktu
Moduł Zigbee (088N2108) jest dedykowanym rozszerzeniem dla sterownika głównego Danfoss Icon™. Umożliwia on integrację systemu ogrzewania podłogowego z inteligentnym domem opartym na protokole Zigbee. Urządzenie zostało zaprojektowane z myślą o łatwej instalacji i niezawodnej komunikacji wewnątrz systemu.
Bezpieczeństwo i warunki pracy
Moduł należy instalować wewnątrz pomieszczeń, w których temperatura otoczenia mieści się w zakresie od 0°C do +40°C. Należy unikać miejsc narażonych na bezpośrednie działanie wilgoci. Przed przystąpieniem do prac upewnij się, że sterownik główny jest kompatybilny z modułem Zigbee.
Instalacja
Montaż modułu jest prosty i nie wymaga specjalistycznych narzędzi. Należy wsunąć moduł w odpowiednie gniazdo sterownika głównego zgodnie z oznaczeniami na obudowie. Po fizycznym podłączeniu, sterownik automatycznie wykryje obecność modułu.
Włączanie do sieci Zigbee
Proces włączania modułu do sieci Zigbee odbywa się poprzez aplikację sterującą. Należy postępować zgodnie z instrukcjami wyświetlanymi w aplikacji. Moduł sygnalizuje swój stan za pomocą wbudowanej diody LED. Jeśli dioda miga w określony sposób, oznacza to gotowość do parowania. W przypadku problemów z połączeniem, należy sprawdzić zasięg sieci oraz upewnić się, że sterownik główny nie jest w trakcie aktualizacji oprogramowania.
Konserwacja i diagnostyka
Moduł nie wymaga specjalistycznej konserwacji. W przypadku utraty połączenia z siecią, dioda LED zasygnalizuje błąd. Użytkownik może przeprowadzić test połączenia (Ping Test) bezpośrednio z poziomu modułu, aby zweryfikować stabilność komunikacji. Jeśli zajdzie taka potrzeba, możliwe jest przywrócenie ustawień fabrycznych modułu poprzez wykonanie procedury resetu opisanej w instrukcji.
Aktualizacja oprogramowania
Podczas aktualizacji oprogramowania sterownika głównego, nie należy odłączać zasilania ani usuwać modułu. Proces ten jest kluczowy dla zachowania pełnej funkcjonalności i bezpieczeństwa systemu.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Utrata połączenia z siecią Zigbee
Sprawdź zasięg sieci oraz czy sterownik główny nie jest w trakcie aktualizacji.
Brak wsparcia dla modułu
Upewnij się, że posiadany sterownik główny Icon™ obsługuje moduły Zigbee.
Przed użyciem
- Sprawdź temperaturę otoczenia (0-40°C)
- Upewnij się, że sterownik główny jest wyłączony przed montażem
- Zweryfikuj kompatybilność sterownika głównego
- Przygotuj aplikację do parowania urządzeń
Parametry w praktyce
- Temperatura pracy
- Zakres 0°C do +40°C zapewnia bezpieczne działanie elektroniki.
Ilustracje i schematy

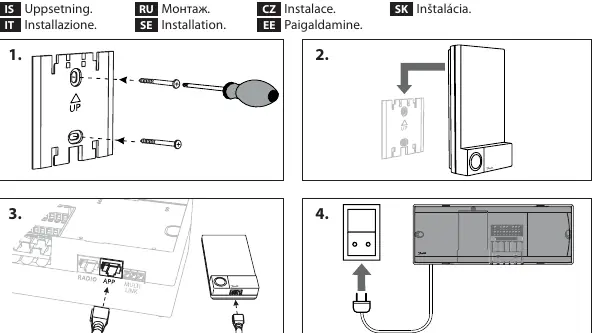

- Schemat montażu pokazuje wsuwanie modułu w gniazdo sterownika.
- Schemat połączeń wskazuje porty komunikacyjne.
- Wzorce migania diod LED informują o statusie sieci i parowania.
Zgodność modelu
- Wymaga sterownika głównego Danfoss Icon™ z obsługą Zigbee.
