Danfoss ABNM A5 Proporcjonalny siłownik termiczny

Opis produktu

Siłownik termiczny Danfoss ABNM A5 to urządzenie proporcjonalne 0-10V zaprojektowane do współpracy z zaworami równoważącymi AB-QM w rozmiarach od DN 10 do DN 32. Produkt zapewnia precyzyjną kontrolę przepływu w systemach HVAC.

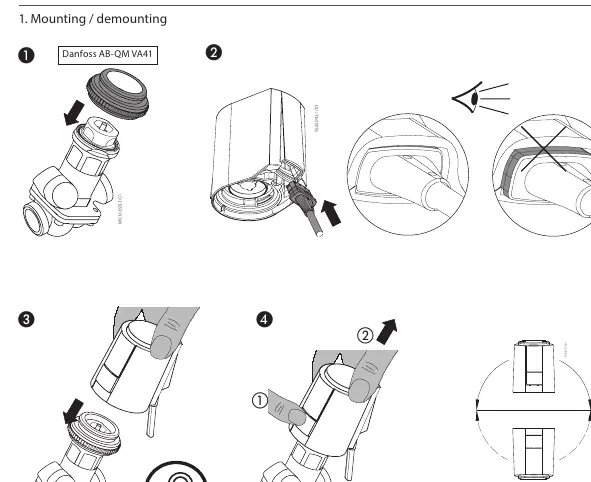

Montaż i demontaż

Montaż siłownika na zaworze AB-QM odbywa się poprzez nałożenie urządzenia na adapter VA41. Należy upewnić się, że siłownik jest poprawnie osadzony, co potwierdza charakterystyczny dźwięk kliknięcia. Demontaż wymaga zwolnienia blokady i wysunięcia siłownika z zaworu. Urządzenie posiada klasę szczelności IP54, co pozwala na montaż w dowolnej pozycji, pod warunkiem, że przewód zasilający jest prawidłowo podłączony.

Podłączenie elektryczne

Siłownik wymaga zasilania 24V (AC lub DC, w zależności od wersji). Schemat połączeń obejmuje przewód zasilający 24V oraz sygnał sterujący 0-10V DC. Należy zwrócić uwagę na poprawne przypisanie kolorów przewodów: czerwony dla sygnału dodatniego, niebieski dla zera oraz czarny dla zasilania.

Uruchomienie i kalibracja

Wersje NC (normalnie zamknięte) posiadają funkcję pierwszego otwarcia (First Open Function), która ułatwia montaż. Po podłączeniu zasilania na czas powyżej 6 minut, siłownik odblokowuje się, umożliwiając pełną instalację. Proces automatycznej kalibracji rozpoczyna się po uruchomieniu urządzenia i trwa około 30 minut, podczas których siłownik wykrywa punkty otwarcia i zamknięcia zaworu. Wartości kalibracyjne są trwale zapisywane w pamięci urządzenia po 8 godzinach pracy.

Bezpieczeństwo i konserwacja

Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od 0°C do 60°C. Należy unikać narażania siłownika na warunki wykraczające poza te parametry. Regularna konserwacja nie jest wymagana, jednak zaleca się okresowe sprawdzanie poprawności połączeń elektrycznych oraz szczelności montażu na zaworze. W przypadku wystąpienia usterek należy sprawdzić poprawność sygnału sterującego oraz zasilania.

Utylizacja

Produkt powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych i urządzeń technicznych.
