Cewka elektromagnetyczna Danfoss typu BI do stref zagrożonych wybuchem

Instrukcja instalacji i obsługi cewki elektromagnetycznej Danfoss typu BI przeznaczonej do pracy w strefach zagrożonych wybuchem. Zawiera wytyczne dotyczące montażu, uziemienia, specyfikacji technicznych oraz certyfikacji bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu i zastosowanie

Cewka elektromagnetyczna Danfoss typu BI jest specjalistycznym komponentem zaprojektowanym do sterowania zaworami elektromagnetycznymi w środowiskach o podwyższonym ryzyku wybuchu. Urządzenie posiada certyfikację Ex mb IIC T4 Gb, co potwierdza jego przydatność do pracy w wymagających warunkach przemysłowych. Cewka jest przeznaczona do stałej instalacji i musi być obsługiwana wyłącznie przez wykwalifikowany personel zgodnie z lokalnymi przepisami bezpieczeństwa.

Instalacja i montaż

Montaż cewki wymaga zachowania szczególnej ostrożności. Cewka musi być zainstalowana w orientacji wskazanej w dokumentacji, z zachowaniem dopuszczalnych kątów nachylenia. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie elektryczne. Kabel zasilający jest przeznaczony wyłącznie do instalacji stałej, a jego minimalny promień gięcia wynosi 35 mm. Należy chronić cewkę przed bezpośrednim działaniem promieni słonecznych, źródeł promieniowania UV oraz uderzeniami mechanicznymi.

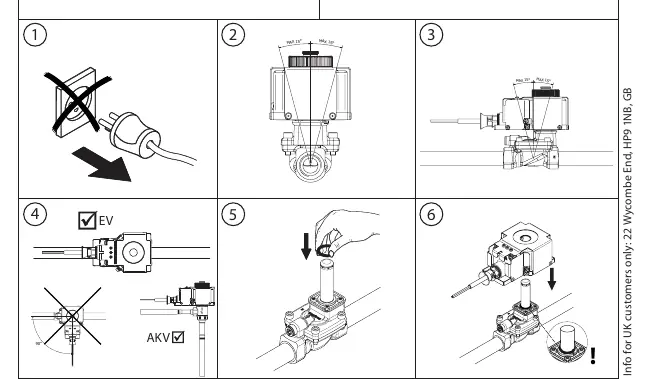

Schemat poprawnej orientacji montażu cewki na zaworze
Schemat poprawnej orientacji montażu cewki na zaworze
Kluczowe parametry montażowe: moment dokręcania i promień gięcia
Kluczowe parametry montażowe: moment dokręcania i promień gięcia

Uziemienie i połączenia elektryczne

Urządzenie wyposażone jest w żółto-zielony przewód ochronny (PE) oraz zewnętrzny zacisk uziemiający. Ważne jest, aby nie używać obu tych punktów uziemienia jednocześnie. Jeśli wykorzystywany jest zewnętrzny zacisk uziemiający, przewód PE musi zostać odcięty i zaizolowany. W przypadku korzystania z zewnętrznego zacisku, należy użyć przewodu o przekroju minimum 4 mm kwadratowych, a śrubę zacisku dokręcić z momentem 1,2 Nm. Użytkownik końcowy jest odpowiedzialny za utrzymanie ciągłości uziemienia przez cały okres eksploatacji.

Konserwacja i bezpieczeństwo

Cewka posiada stopień ochrony IP67, co zapewnia wysoką odporność na warunki środowiskowe. Dopuszczalna temperatura otoczenia pracy wynosi od -40 do +40 stopni Celsjusza, natomiast temperatura medium procesowego może mieścić się w zakresie od -40 do +90 stopni Celsjusza. W przypadku awarii cewki, naprawa nie jest możliwa ze względu na zastosowanie przewodu typu Z (nieodłączalnego). Uszkodzony element należy wymienić na nowy. Należy regularnie sprawdzać stan techniczny instalacji, aby uniknąć ryzyka uszkodzeń mechanicznych lub poluzowania połączeń elektrycznych.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Uszkodzenie cewki

Cewka posiada przewód typu Z, co oznacza, że nie podlega naprawie. W przypadku awarii należy wymienić cały element na nowy.

Błędne uziemienie

Nie używaj jednocześnie przewodu PE i zewnętrznego zacisku uziemiającego. Wybierz jeden punkt i odpowiednio zabezpiecz drugi.

Przed użyciem

  • Upewnij się, że zasilanie jest odłączone przed montażem.
  • Sprawdź, czy orientacja montażu jest zgodna z instrukcją.
  • Zweryfikuj, czy promień gięcia kabla wynosi co najmniej 35 mm.
  • Upewnij się, że temperatura otoczenia mieści się w zakresie -40 do +40 stopni Celsjusza.
  • Sprawdź, czy używasz odpowiedniego przekroju przewodu uziemiającego (min. 4 mm kwadratowe).
  • Upewnij się, że cewka jest chroniona przed bezpośrednim światłem słonecznym.

Parametry w praktyce

Stopień ochrony IP67
Całkowita ochrona przed pyłem oraz ochrona przed skutkami zanurzenia w wodzie.
Ex mb IIC T4 Gb
Certyfikat bezpieczeństwa dla urządzeń pracujących w atmosferach wybuchowych.
Moment dokręcania śruby PE
Wymagana siła 1,2 Nm +/- 0,2 Nm dla zapewnienia bezpiecznego połączenia uziemiającego.

Ilustracje i schematy

  • Rysunki 1-6 pokazują prawidłową orientację montażu cewki na zaworze.
  • Rysunek 8 ilustruje prawidłowy moment dokręcania nakrętki cewki (1,5 Nm).
  • Rysunek I wskazuje minimalny promień gięcia kabla (r > 35 mm).
  • Rysunek II przedstawia schemat tabliczki znamionowej z certyfikatami.

Zgodność modelu

  • Cewka jest kompatybilna z szeroką gamą zaworów Danfoss, w tym seriami EVR, EV220B, AKV oraz ICF.
  • Niektóre zawory wymagają sprawdzenia daty produkcji (przed lub po 1996 roku) dla poprawnej kompatybilności.
