Instrukcja obsługi cewki elektromagnetycznej Danfoss 018F6857
Instrukcja instalacji i specyfikacja techniczna cewek elektromagnetycznych Danfoss serii BB, BG, BQ, BT, BU, BY oraz BN.
Spis treści
Opis produktu
Cewki elektromagnetyczne Danfoss serii BB, BG, BQ, BT, BU, BY oraz BN to komponenty sterujące przeznaczone do pracy w różnych warunkach środowiskowych. W zależności od modelu, oferują stopień ochrony od IP00 do IP67. Urządzenia te są przeznaczone do montażu zintegrowanego, wbudowanego lub niezależnego.
Bezpieczeństwo i instalacja
Instalacja oraz konserwacja urządzenia mogą być przeprowadzane wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do demontażu cewki należy bezwzględnie odłączyć zasilanie elektryczne. Należy unikać bezpośredniego narażenia na warunki alkaliczne; zaleca się stosowanie w środowiskach neutralnych. W przypadku montażu niezależnego, użytkownik końcowy jest zobowiązany do zastosowania dławika kablowego z odciążką.

Uruchomienie i obsługa
Proces instalacji różni się w zależności od typu przyłącza (wtyczka kablowa, skrzynka zaciskowa lub przewód formowany). Podczas montażu należy przestrzegać określonych momentów dokręcania śrub, aby zapewnić szczelność i poprawne połączenie elektryczne. Wtyczki mogą być montowane i demontowane maksymalnie 10 razy. W przypadku uszkodzenia przewodu zasilającego w modelach z przewodem formowanym, elementu nie można naprawić – urządzenie należy zutylizować.
Konserwacja i parametry
Urządzenia spełniają normę EN60730-1. W przypadku pracy jako sterowanie niezależne, jeśli temperatura cewki przekroczy 85°C, należy zapewnić odpowiednie uszczelnienie. Szczegółowe dane dotyczące tolerancji napięcia oraz temperatury otoczenia znajdują się na obudowie cewki lub w dedykowanej karcie katalogowej. Dodatkowe informacje techniczne dostępne są na stronie www.products.danfoss.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Przewód nie podlega wymianie; urządzenie należy wycofać z eksploatacji i zutylizować.
Urządzenie musi zostać odpowiednio uszczelnione.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone przed montażem.
- Sprawdź, czy środowisko pracy nie jest alkaliczne.
- W przypadku montażu niezależnego przygotuj dławik kablowy z odciążką.
- Zweryfikuj dopuszczalne napięcie podane na obudowie cewki.
- Upewnij się, że średnica kabla mieści się w zakresie 6.6–11 mm (dla skrzynki zaciskowej).
Parametry w praktyce
- Stopień ochrony IP
- Określa odporność na pył i wilgoć (np. IP67 oznacza pełną ochronę przed pyłem i zanurzeniem w wodzie).
- Moment dokręcania
- Wartości podane w Ncm (np. 40-50 Ncm) muszą być przestrzegane podczas montażu wtyczek i obudów.
- Klasa ochrony I
- Wymaga uziemienia urządzenia dla zapewnienia bezpieczeństwa elektrycznego.
Ilustracje i schematy

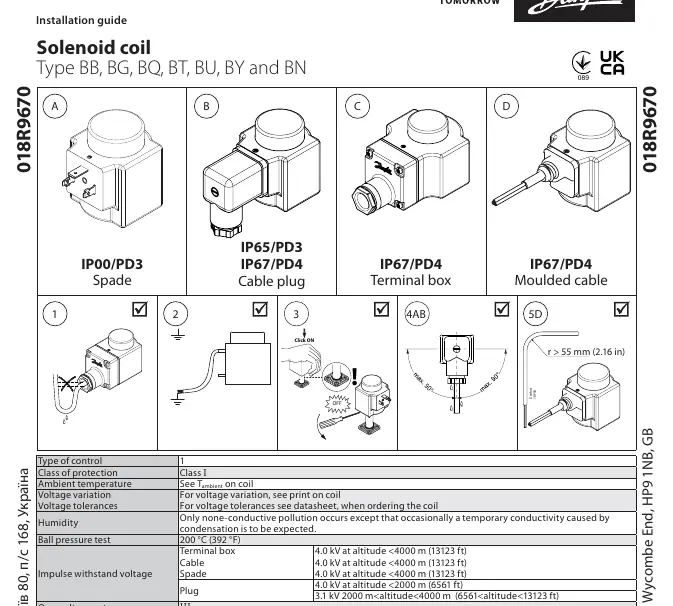

- Rysunki A-D pokazują różne typy przyłączy: wtyczka, skrzynka zaciskowa i przewód formowany.
- Rysunki 6B-10C ilustrują sekwencję montażu wtyczek z zachowaniem odpowiednich momentów dokręcania.
- Rysunek 3 wskazuje na konieczność kliknięcia przy montażu wtyczki w celu poprawnego połączenia.
Zgodność modelu
- Wtyczki mogą być montowane/demontowane maksymalnie 10 razy.
- Dla montażu niezależnego wymagane jest użycie dławika kablowego z odciążką.
