Opis produktu

Danfoss Intelligent Purging System (IPS 8) to samodzielne, elektronicznie sterowane urządzenie przeznaczone do usuwania gazów nieskondensowanych (powietrza i innych gazów obcych) z przemysłowych systemów chłodniczych na amoniak. System automatycznie monitoruje i usuwa gazy, co pozwala na przywrócenie wydajności instalacji chłodniczej, zmniejszenie zużycia energii oraz obniżenie kosztów eksploatacji.

Zasada działania

Urządzenie pracuje w cyklach 24-godzinnych, niezależnie od głównego systemu amoniakalnego. Mieszanina gazów amoniakalnych i gazów nieskondensowanych jest kierowana do wymiennika ciepła urządzenia, gdzie amoniak ulega skropleniu i wraca grawitacyjnie do instalacji, natomiast gazy nieskondensowane są gromadzone i usuwane do atmosfery (np. poprzez kąpiel wodną). Proces jest w pełni zautomatyzowany dzięki sterownikowi Danfoss MCX.

Schemat układu chłodniczego R290
Schemat układu chłodniczego R290

Instalacja i uruchomienie

Urządzenie musi być zainstalowane w pozycji pionowej, powyżej najwyższego poziomu cieczy w instalacji, aby zapewnić prawidłowy spływ kondensatu. Wymagane jest zapewnienie odpowiedniego podparcia oraz zachowanie minimalnych odstępów serwisowych. Po instalacji należy przeprowadzić próbę szczelności. Przed pierwszym uruchomieniem urządzenie powinno pozostać wyłączone przez co najmniej 12 godzin. Konfiguracja odbywa się poprzez sterownik MCX15B2, gdzie należy zdefiniować liczbę punktów odpowietrzania.

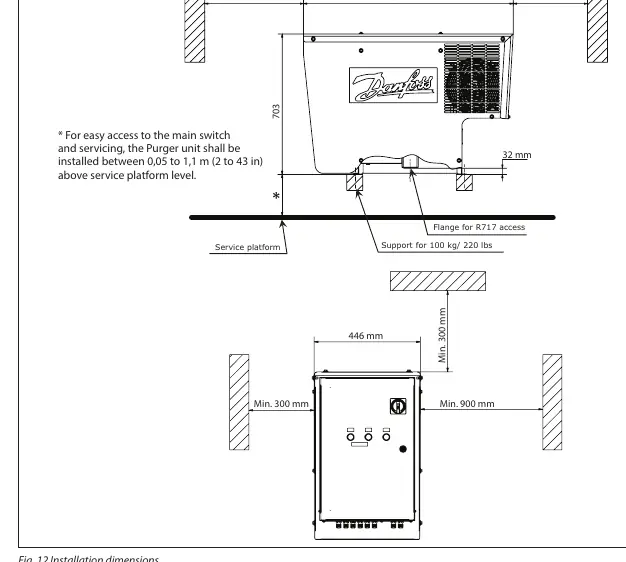

Wymiary montażowe i odstępy
Wymiary montażowe i odstępy

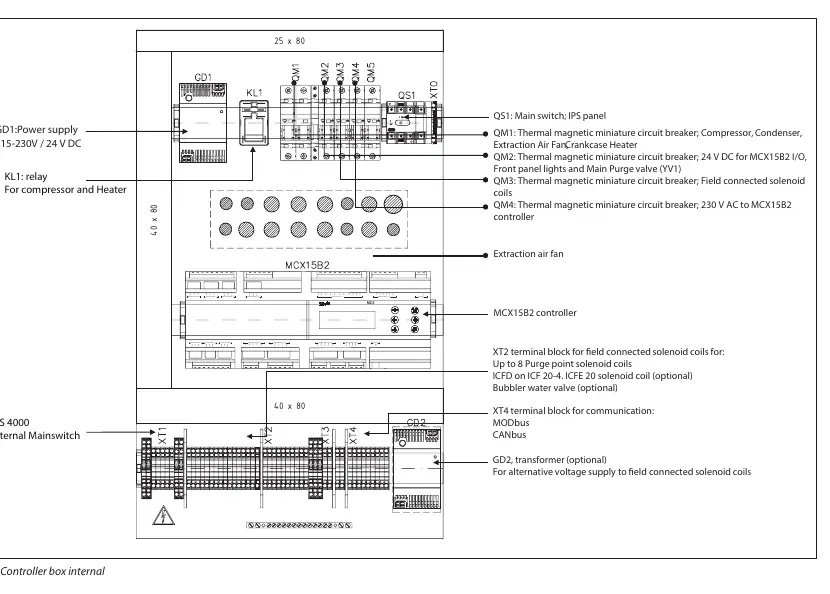

Wnętrze skrzynki sterowniczej
Wnętrze skrzynki sterowniczej

Obsługa i konserwacja

System wymaga regularnej konserwacji, w tym czyszczenia wentylatorów i filtrów, sprawdzania poziomu pH w zbiorniku wodnym (jeśli jest używany) oraz kontroli szczelności. W przypadku wystąpienia usterek, sterownik wyświetla odpowiednie kody alarmów. Użytkownik powinien regularnie sprawdzać logi operacyjne oraz stan zaworów odpowietrzających.

Bezpieczeństwo i utylizacja

Urządzenie nie jest przeciwwybuchowe i musi być instalowane w bezpiecznej atmosferze. Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany personel. Po zakończeniu okresu eksploatacji, utylizacja urządzenia musi odbywać się zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska i gospodarki odpadami.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Niskie ciśnienie R290 (alarm E06)

Sprawdzić czy restryktor nie jest zablokowany, sprawdzić poprawność orurowania oraz działanie pływaka SV.

Wysokie ciśnienie R290 (alarm E07)

Sprawdzić działanie zaworu rozprężnego oraz czy temperatura otoczenia nie jest zbyt wysoka.

Alarm E13 (Błąd kompresora)

Sprawdzić połączenia elektryczne przekaźnika KL1 w panelu sterowania.

Ciągłe pęcherzyki w zbiorniku wodnym w trybie Standby

Jeden lub więcej zaworów odpowietrzających wymaga naprawy lub wymiany.

Przed użyciem

  • Sprawdzić czy urządzenie jest w pozycji pionowej.
  • Upewnić się, że konstrukcja wsporcza jest wypoziomowana (kąt < 2 stopnie).
  • Przeprowadzić próbę szczelności połączenia kołnierzowego.
  • Upewnić się, że wylot gazów jest skierowany do zbiornika wodnego (max 200 litrów).
  • Pozostawić urządzenie wyłączone na 12 godzin po instalacji.
  • Skonfigurować liczbę punktów odpowietrzania w sterowniku MCX.
  • Sprawdzić czy wszystkie kable zewnętrzne są chronione rurami metalowymi.

Parametry w praktyce

Napięcie zasilania
230 V AC, 50 Hz, 1-fazowe.
Czynnik chłodniczy (IPS)
R290 (propan), ilość poniżej 150 gramów.
Stopień ochrony
IP55, pozwala na instalację na zewnątrz.
Max. ciśnienie robocze (R717)
40 bar (580 psi).
Zakres temperatury otoczenia
-10 °C do +43 °C.

Ilustracje i schematy

  • Fig. 1: Schemat układu chłodniczego R290 wewnątrz urządzenia.
  • Fig. 4-5: Prawidłowe podłączenie do instalacji amoniakalnej (odbiornik dolny/górny).
  • Fig. 12: Wymiary montażowe i wymagane odstępy serwisowe.
  • Fig. 16: Wnętrze skrzynki sterowniczej z opisem komponentów.
  • Fig. 18: Schemat elektryczny wejść i wyjść sterownika MCX15B2.

Zgodność modelu

  • System obsługuje do 8 punktów odpowietrzania w standardzie.
  • Możliwość rozszerzenia o kolejne 8 punktów za pomocą modułu rozszerzeń IPS 8.
  • Przygotowany do współpracy z opcjonalnym systemem Bubbler.
  • Wymaga sterownika MCX15B2 z odpowiednim oprogramowaniem.
