Danfoss DGS Gas Sensor Installation Guide

Instrukcja instalacji, konfiguracji i konserwacji czujników gazu Danfoss serii DGS. Zawiera dane techniczne, schematy połączeń oraz procedury testowe.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Czujnik gazu Danfoss typu DGS to zaawansowane urządzenie bezpieczeństwa zaprojektowane do wykrywania wysokiego stężenia gazów w systemach chłodniczych. Urządzenie monitoruje stężenie gazów cięższych od powietrza, takich jak HFC, CO2 oraz propan. DGS pełni funkcję urządzenia ostrzegawczego, aktywując alarmy w przypadku wykrycia wycieku, jednak nie usuwa przyczyny awarii.

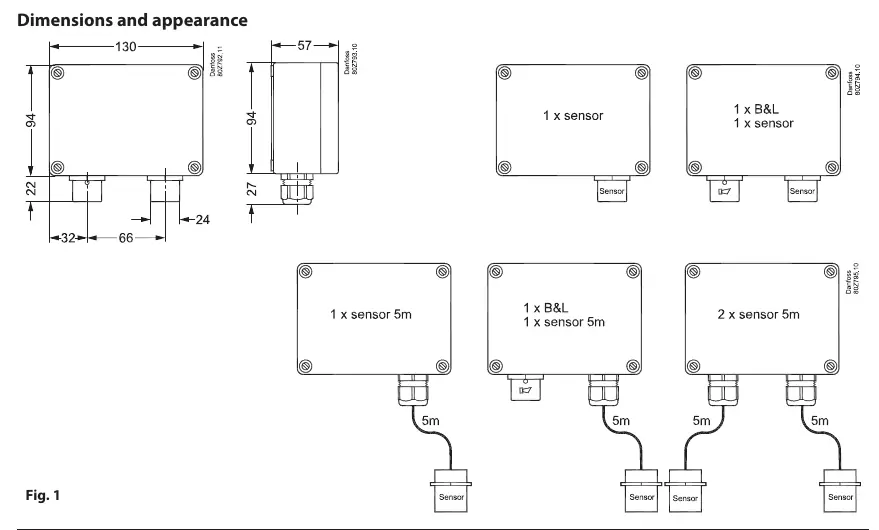

Wymiary i konfiguracje czujników DGS
Wymiary i konfiguracje czujników DGS

Bezpieczeństwo i instalacja

Instalacja musi być przeprowadzona przez wykwalifikowanego technika zgodnie z lokalnymi przepisami. Podczas montażu należy chronić urządzenie przed wyładowaniami elektrostatycznymi (ESD). Głowica czujnika powinna być skierowana w dół i umieszczona około 30 cm nad podłogą, w miejscu o dobrej cyrkulacji powietrza. Należy unikać narażania głowicy na wstrząsy oraz kontakt z silikonami, które mogą zatruć czujnik.

Uruchomienie i konfiguracja

Urządzenie jest fabrycznie skonfigurowane, co ułatwia szybkie uruchomienie. Konfiguracja parametrów wyjścia analogowego oraz prędkości transmisji MODBUS odbywa się za pomocą przełączników na płytce drukowanej. Integracja z systemami zarządzania budynkiem (BMS) jest możliwa poprzez protokół MODBUS przy użyciu narzędzia serwisowego DGS Service Tool.

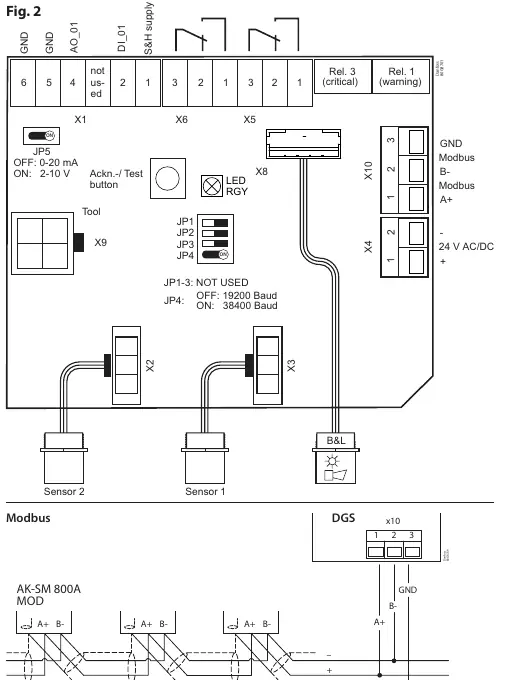

Schemat połączeń elektrycznych (Fig. 2)
Schemat połączeń elektrycznych (Fig. 2)

Obsługa i testowanie

DGS posiada funkcję autodiagnostyki. Regularne testy są niezbędne dla utrzymania sprawności urządzenia. Obejmują one test funkcjonalny (przycisk testowy), test zerowy oraz test z użyciem gazu wzorcowego (jeśli wymagają tego lokalne przepisy). W przypadku wymiany czujnika, system automatycznie rozpoznaje nowy moduł i wznawia pomiary.

Konserwacja i usterki

Wskaźniki LED informują o stanie pracy: zielony oznacza zasilanie, żółty błąd, a czerwony alarm. W przypadku wystąpienia błędów, takich jak miganie diody zielonej, należy przeprowadzić kalibrację lub wymienić czujnik. Regularne przeglądy zgodnie z zalecanymi interwałami (np. 12 miesięcy dla DGS-SC i DGS-PE, 60 miesięcy dla DGS-IR) są kluczowe dla bezpieczeństwa.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Dioda LED nie świeci

Sprawdź zasilanie i okablowanie. Jeśli problem nadal występuje, sprawdź czy urządzenie nie zostało uszkodzone w transporcie.

Dioda żółta świeci światłem ciągłym

Sprawdź połączenie czujnika, typ gazu, zakres pomiarowy oraz napięcie zasilania.

Alarmy w przypadku braku wycieku

Ustaw opóźnienie alarmu lub wykonaj test funkcjonalny (bump test), aby upewnić się, że urządzenie działa poprawnie.

Przed użyciem

  • Upewnij się, że ciało jest uziemione (ochrona ESD).
  • Usuń nasadkę ochronną z czujnika przed uruchomieniem.
  • Sprawdź, czy głowica czujnika jest skierowana w dół.
  • Zweryfikuj poprawność montażu na wysokości ok. 30 cm nad podłogą.
  • Upewnij się, że użyto odpowiedniego typu kabla.
  • Sprawdź, czy wszystkie połączenia elektryczne są zgodne ze schematem.

Ilustracje i schematy

  • Rysunek 1 przedstawia wymiary obudowy oraz konfiguracje z jednym lub dwoma czujnikami.
  • Rysunek 2 zawiera schemat połączeń elektrycznych dla zasilania, przekaźników, wejść cyfrowych i wyjść analogowych.
  • Przełączniki JP4 i JP5 służą do ustawiania prędkości transmisji MODBUS oraz typu sygnału wyjściowego.

Zgodność modelu

  • Zalecane użycie zasilacza klasy 2.
  • Kompatybilny z systemami zarządzania budynkiem (BMS) przez MODBUS.
  • Wymaga narzędzia serwisowego DGS Service Tool do zaawansowanej konfiguracji.
