Danfoss Ejector Controller EKE 80

Zaawansowany sterownik Danfoss EKE 80 przeznaczony do zarządzania wieloma eżektorami HP/LP oraz zaworami modulującymi w systemach chłodniczych, optymalizujący ciśnienie ssania i zużycie energii.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Sterownik Danfoss EKE 80 to zaawansowane urządzenie przeznaczone do sterowania eżektorami wysokiego i niskiego ciśnienia (HP/LP) oraz maksymalnie dwoma zaworami modulującymi. Jego głównym zadaniem jest ułatwienie podniesienia ciśnienia ssania średniego ciśnienia (MT), co bezpośrednio przekłada się na znaczną redukcję zużycia energii w systemach chłodniczych. Urządzenie jest kompatybilne zarówno z nowymi instalacjami, jak i systemami modernizowanymi (retrofit).

Schemat aplikacyjny sterownika EKE 80
Schemat aplikacyjny sterownika EKE 80

Instalacja i bezpieczeństwo

Urządzenie musi być montowane w pozycji pionowej wewnątrz szafy elektrycznej, aby zapewnić ochronę przed dostępem do części pod napięciem. Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Należy unikać narażania sterownika na bezpośrednie działanie wody, wilgotność powyżej 90%, gazy korozyjne, silne wibracje oraz zakłócenia elektromagnetyczne. Wszystkie połączenia elektryczne muszą być wykonywane przy odłączonym zasilaniu.

Obsługa i interfejs

Sterownik wyposażony jest w wyświetlacz LCD (128x64 punkty) z regulowanym podświetleniem i kontrastem. Ustawienia wyświetlacza można dostosować w menu BIOS, do którego uzyskuje się dostęp poprzez jednoczesne naciśnięcie przycisków Enter i X po włączeniu zasilania. Urządzenie obsługuje komunikację poprzez CANbus, RS485 oraz Ethernet, co umożliwia integrację z systemami BMS i zdalne zarządzanie.

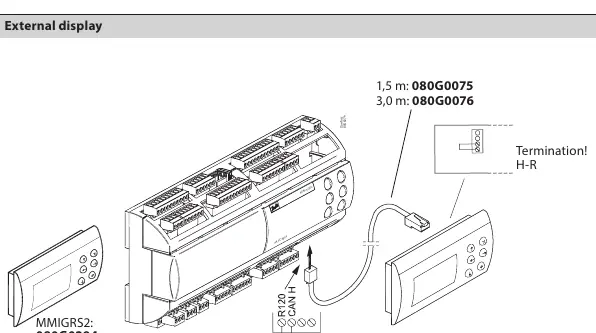

Podłączenie zewnętrznego wyświetlacza
Podłączenie zewnętrznego wyświetlacza

Dane techniczne i wejścia/wyjścia

EKE 80 obsługuje szeroki zakres napięcia zasilania 21–265 V AC lub 40–230 V DC. Posiada liczne wejścia analogowe i cyfrowe, które można konfigurować programowo. Wyjścia cyfrowe oparte są na przekaźnikach półprzewodnikowych (SSR), co zapewnia wysoką trwałość. W przypadku korzystania z eżektorów typu Multi-Ejector, wymagane jest zastosowanie zewnętrznego przekaźnika SSR o odpowiednich parametrach prądowych.

Konserwacja i utylizacja

Wszelkie prace serwisowe muszą być wykonywane przy odłączonym zasilaniu. Należy regularnie sprawdzać dokręcenie przewodów w złączach śrubowych. Urządzenie nie jest przeznaczone do użytku jako element systemów bezpieczeństwa. Po zakończeniu eksploatacji urządzenie powinno zostać zutylizowane zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Nieprawidłowy kontrast lub jasność wyświetlacza

Wejdź do menu BIOS (Enter + X przy starcie) i dostosuj parametry w menu DISPLAY.

Błąd komunikacji RS485

Sprawdź poprawność polaryzacji i upewnij się, że użyto odpowiedniego kabla komunikacyjnego zgodnie z instrukcją.

Przegrzewanie lub uszkodzenie wejść analogowych

Nie podłączaj źródeł napięcia bez ograniczenia prądowego, jeśli urządzenie nie jest zasilane.

Przed użyciem

  • Sprawdź, czy napięcie zasilania mieści się w zakresie 21–265 V AC lub 40–230 V DC.
  • Upewnij się, że montaż jest pionowy wewnątrz szafy elektrycznej.
  • Zweryfikuj, czy wszystkie przewody są odpowiednio dokręcone w złączach.
  • Sprawdź, czy użyto odpowiednich kabli komunikacyjnych dla magistrali CAN/RS485.
  • Upewnij się, że wejścia cyfrowe 24V AC mają zachowaną polaryzację na złączu COM/GND.

Parametry w praktyce

Stopień ochrony
IP40 na przednim panelu.
Warunki pracy (CE)
Temperatura otoczenia od -20 do +60 °C, wilgotność do 90% bez kondensacji.
Wyjścia cyfrowe (DO)
Wbudowane przekaźniki półprzewodnikowe (SSR) dla cewek eżektorów.

Ilustracje i schematy

  • Schemat pokazuje podłączenie sterownika do kontrolerów nadrzędnych (AK-PC 782) oraz eżektorów.
  • Wskazano sposób podłączenia zasilania 21-265V AC / 40-230V DC.
  • Zilustrowano separację galwaniczną dla wyjść analogowych.
  • Pokazano sposób terminacji magistrali CAN (H-R).

Zgodność modelu

  • Kompatybilny z kontrolerami Danfoss AK-PC 782A/B lub PLC.
  • Eżektory 5-8 wymagają dodatkowego modułu rozszerzeń.
  • Wymaga zewnętrznego przekaźnika SSR dla cewek Multi-Ejector.
