Instrukcja montażu głowicy termostatycznej Danfoss Aero RA click
Instrukcja montażu, demontażu oraz konfiguracji ograniczeń temperatury dla głowic termostatycznych z serii Danfoss Aero RA click.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Głowica termostatyczna Danfoss Aero RA click to zaawansowane urządzenie służące do precyzyjnej regulacji temperatury w pomieszczeniach poprzez sterowanie zaworem grzejnikowym. Seria ta charakteryzuje się szybkim i intuicyjnym montażem typu click, który nie wymaga użycia narzędzi.
Montaż
Montaż głowicy odbywa się poprzez nałożenie jej na zawór grzejnikowy. Należy upewnić się, że głowica jest ustawiona w odpowiedniej pozycji, a następnie docisnąć ją do zaworu, aż usłyszysz charakterystyczne kliknięcie, potwierdzające poprawne połączenie. W przypadku zaworów typu BIV procedura jest analogiczna.
Demontaż
Aby zdemontować głowicę, należy chwycić ją pewnie i przekręcić zgodnie z instrukcją, zwalniając mechanizm blokujący, co pozwala na łatwe zdjęcie urządzenia z zaworu.
Ograniczenie temperatury
Głowica umożliwia ustawienie minimalnych oraz maksymalnych limitów temperatury, co pozwala na optymalizację zużycia energii i zwiększenie komfortu cieplnego. Ustawienia te wykonuje się poprzez odpowiednie ustawienie pokrętła i użycie dedykowanych ograniczników (dostępnych jako akcesoria o numerach katalogowych 013G1246 oraz 013G1236). Proces polega na ustawieniu żądanej wartości na skali, a następnie zablokowaniu ogranicznika w odpowiednim wycięciu na obudowie głowicy.
Oznaczenia
Urządzenie posiada tzw. ślepy znak (blind mark), który ułatwia orientację w ustawieniach głowicy, szczególnie w miejscach o ograniczonej widoczności.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Głowica nie blokuje się na zaworze
Upewnij się, że głowica jest ustawiona w poprawnej pozycji przed dociśnięciem do zaworu, aż do usłyszenia kliknięcia.
Brak możliwości ustawienia limitu temperatury
Upewnij się, że posiadasz odpowiednie ograniczniki (kod 013G1246 lub 013G1236) i zostały one poprawnie wpięte w wycięcia na obudowie głowicy.
Przed użyciem
- Sprawdź, czy zawór grzejnikowy jest kompatybilny z systemem RA click.
- Upewnij się, że głowica jest ustawiona w pozycji umożliwiającej montaż.
- Przygotuj opcjonalne ograniczniki temperatury, jeśli planujesz ograniczyć zakres regulacji.
Ilustracje i schematy

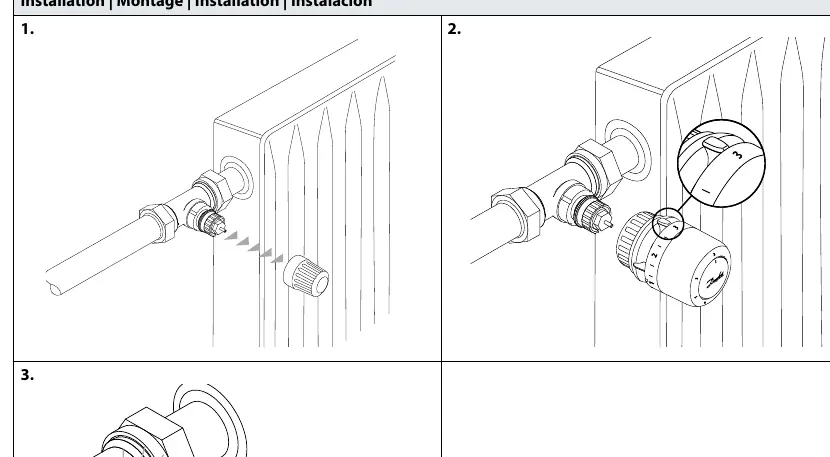

- Montaż: Wciśnij głowicę na zawór aż do kliknięcia.
- Demontaż: Przekręć i zdejmij głowicę z zaworu.

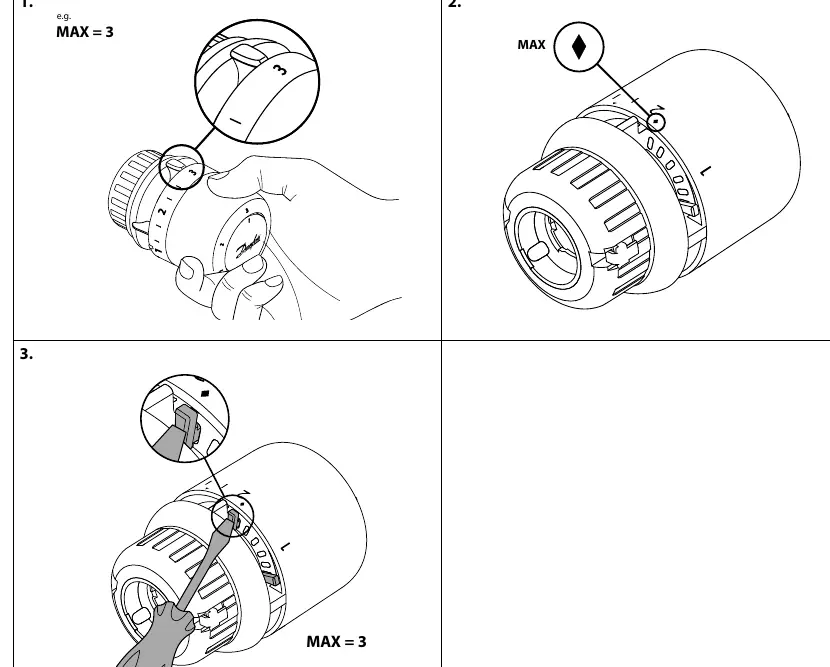

- Limitowanie: Ustaw pokrętło na wybraną wartość i wsuń ogranicznik w odpowiednie miejsce na obudowie.
Zgodność modelu
- Przeznaczona do zaworów z systemem montażu RA click.
- Kompatybilna z zaworami typu BIV.
