Instrukcja obsługi sterownika Danfoss 101N07xx Series 48 V DC
Szybki przewodnik po sterowniku Danfoss 101N07xx Series 48 V DC. Zawiera informacje o instalacji, podłączeniu kabli, konfiguracji oprogramowania Tool4Cool oraz przegląd parametrów pracy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy sterowników elektronicznych serii 101N07xx (modele 101N0720 oraz 101N0730) przeznaczonych do systemów sprężarek 48 V DC. Dokument opisuje proces instalacji, podłączenia elektrycznego oraz konfiguracji parametrów za pomocą oprogramowania Tool4Cool LabEdition.
Opis urządzenia
Sterowniki serii 101N07xx służą do sterowania sprężarkami w systemach chłodniczych (np. chłodzenie baterii, stacje radiowe, chłodzenie mobilne). Główne funkcje obejmują sterowanie prędkością silnika, obsługę termostatu, funkcję ECO, sterowanie wentylatorami skraplacza i parownika oraz zaawansowane funkcje monitorowania i logowania błędów.
Instalacja i podłączenie

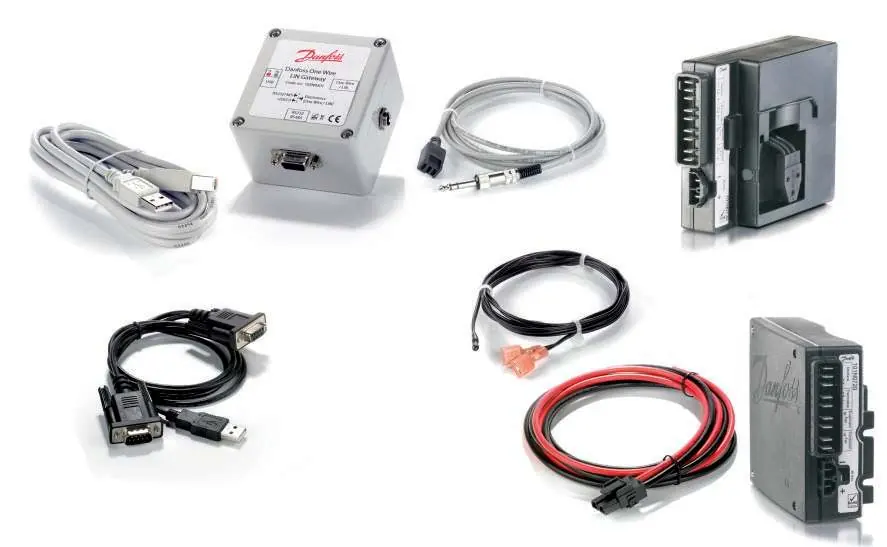

Proces instalacji obejmuje sprawdzenie elementów zestawu, podłączenie kabli oraz konfigurację oprogramowania. Wymagane elementy to sterownik, czujnik temperatury NTC (lub termostat mechaniczny), kable zasilające DC oraz opcjonalnie bramka komunikacyjna Danfoss One Wire/LIN.
- Zasilanie: Nominalne 48 V DC (zakres 32-60 V DC).
- Komunikacja: Złącza I, C, + służą do komunikacji Modbus.
- Wentylatory: Wyjścia Fe, + (parownik) oraz Fc, + (skraplacz) obsługują wentylatory 48 V DC (max 60 W).
- Termostat: Podłączany do zacisków C i T.
Konfiguracja oprogramowania

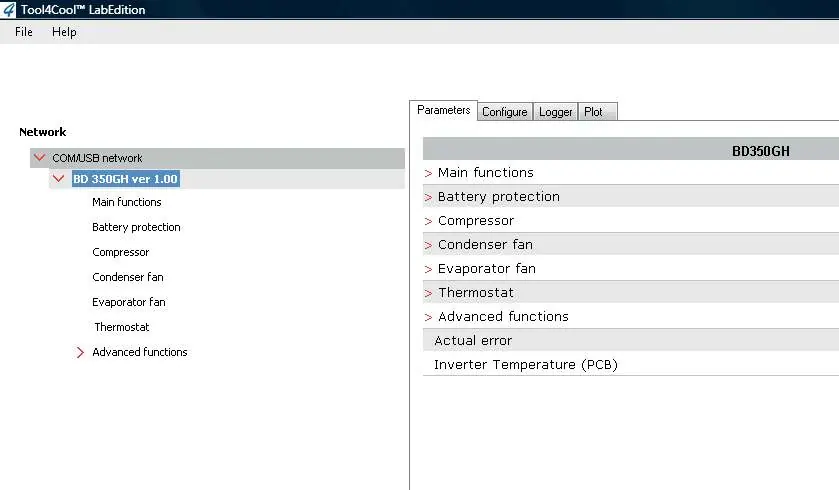

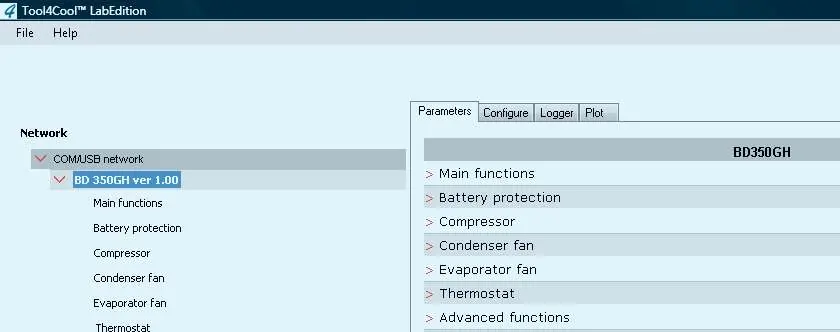

Sterownik programuje się za pomocą oprogramowania Tool4Cool LabEdition na komputerze PC. Oprogramowanie umożliwia obserwację pracy sprężarki, zmianę parametrów, kopiowanie ustawień między sterownikami oraz generowanie logów i wykresów.
Parametry pracy
Użytkownik może zarządzać wieloma parametrami, w tym:
- Ochrona baterii: Ustawianie poziomów odcięcia napięcia w celu uniknięcia uszkodzenia akumulatora.
- Prędkość sprężarki: Definiowanie prędkości roboczej (Requested speed) oraz prędkości startowej.
- Funkcja ECO: Optymalizacja zużycia energii i poziomu hałasu w zależności od temperatury.
- Bezpieczeństwo: Ochrona przed przegrzaniem inwertera (PCB) oraz zabezpieczenie przed zbyt częstym cyklowaniem sprężarki.
Rozwiązywanie problemów
Sterownik posiada funkcję alarmu, która informuje o błędach w systemie. Kody błędów obejmują m.in. awarię napięcia, awarię wentylatora, awarię silnika, błędy prędkości, błędy termiczne oraz awarię czujnika NTC.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Błąd czujnika NTC (NTC Sensor Failure)
Występuje, gdy temperatura jest > +100°C (przerwa w obwodzie) lub < -60°C (zwarcie).
Przegrzanie inwertera (Thermal failure)
System wyłącza się przy 100°C i restartuje automatycznie po spadku temperatury poniżej 90°C.
Zatrzymanie sprężarki przy utracie komunikacji
Jeśli używany jest system nadrzędny Modbus, sterownik wyłączy sprężarkę po upływie czasu 'Communication timeout', jeśli kontakt zostanie utracony.
Przed użyciem
- Upewnij się, że posiadasz sterownik 101N0720 lub 101N0730.
- Przygotuj oprogramowanie Tool4Cool LabEdition.
- Sprawdź dostępność czujnika temperatury NTC lub termostatu mechanicznego.
- Dobierz odpowiedni przekrój kabli zasilających (np. 2x4 mm² dla 1.5m, 2x6 mm² dla 2m, 2x10 mm² dla 4m).
- Upewnij się, że napięcie zasilania mieści się w zakresie 32-60 V DC.
Parametry w praktyce
- Requested speed
- Zdefiniowana prędkość obrotowa sprężarki (RPM) określająca jej wydajność.
- Battery cutout level
- Napięcie, przy którym sterownik odłącza zasilanie, aby chronić baterię przed głębokim rozładowaniem.
- ECO temperature
- Temperatura progowa, poniżej której sprężarka przechodzi w tryb oszczędny (ECO speed).
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania, wentylatorów, termostatu oraz bramki komunikacyjnej.
- Wykres ochrony baterii ilustruje poziomy Cut-in i Cut-out oraz czasy opóźnienia.
- Wykres ochrony prędkości pokazuje limity min/max oraz czasy restartu po wystąpieniu błędu.
Zgodność modelu
- NTC sensor jest zalecany dla zakresu temperatur -60°C do +100°C.
- Termostat mechaniczny jest zalecany dla temperatur poniżej -60°C i powyżej +100°C.
- Funkcja ECO jest dostępna tylko przy użyciu czujnika temperatury NTC.
