Instrukcja montażu głowicy termostatycznej Danfoss React RA Click z zaworami RA-N i RLV-S
Dowiedz się, jak prawidłowo zainstalować głowicę termostatyczną Danfoss React RA Click wraz z zaworami RA-N i RLV-S. Instrukcja zawiera kroki montażu, tabele nastaw oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss React RA Click to zaawansowana głowica termostatyczna przeznaczona do współpracy z zaworami grzejnikowymi typu RA-N oraz zaworami powrotnymi RLV-S. Zestaw zapewnia precyzyjną kontrolę temperatury w pomieszczeniach, co przekłada się na efektywność energetyczną systemu grzewczego.
Montaż zaworów
Instalacja zaworów wymaga zachowania odpowiednich momentów dokręcania w zależności od średnicy przyłącza. Dla zaworów DN10 (3/8 cala) zalecany moment wynosi 40-60 Nm, dla DN15 (1/2 cala) 60-90 Nm, a dla DN20 (3/4 cala) 80-120 Nm. Należy upewnić się, że zawory są poprawnie osadzone w instalacji grzewczej przed przystąpieniem do montażu głowicy.
Instalacja głowicy termostatycznej
Montaż głowicy React RA Click jest szybki i intuicyjny dzięki systemowi zatrzaskowemu. Należy nasunąć głowicę na zawór i docisnąć, aż usłyszalne będzie kliknięcie potwierdzające poprawne połączenie. Przed montażem warto upewnić się, że głowica jest ustawiona w odpowiedniej pozycji.
Nastawy i regulacja
Urządzenie posiada tabelę nastaw, która pozwala na dopasowanie mocy grzewczej (w Watach) do różnicy temperatur (ΔT) oraz spadku ciśnienia (Δp=10kPa). Użytkownik może wybrać nastawę od 1 do 7 lub pozycję N (pełne otwarcie), co pozwala na precyzyjne zarządzanie przepływem czynnika grzewczego w zależności od zapotrzebowania na ciepło.
Kontakt
W razie pytań technicznych można skontaktować się z Danfoss A/S pod adresem danfoss.com lub numerem telefonu +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak kliknięcia podczas montażu głowicy
Upewnij się, że głowica jest prawidłowo ustawiona względem zaworu i dociśnij ją zdecydowanym ruchem, aż usłyszysz charakterystyczne kliknięcie.
Niewłaściwa moc grzewcza
Sprawdź tabelę nastaw w instrukcji i dostosuj numer nastawy (1-7 lub N) do aktualnej różnicy temperatur (ΔT) oraz mocy grzejnika.
Przed użyciem
- Sprawdź średnicę przyłącza zaworu (DN10, DN15 lub DN20).
- Przygotuj klucz dynamometryczny do montażu zaworów.
- Upewnij się, że instalacja grzewcza jest wyłączona lub zabezpieczona przed wyciekiem.
- Zweryfikuj, czy posiadasz wszystkie elementy zestawu (głowica, zawór, zawór powrotny).
Parametry w praktyce
- ΔT (10K, 15K, 20K)
- Różnica temperatur między zasilaniem a powrotem, kluczowa dla doboru nastawy.
- Moment dokręcania (Nm)
- Siła, z jaką należy dokręcić zawór, aby zapewnić szczelność bez uszkodzenia gwintu.
Ilustracje i schematy

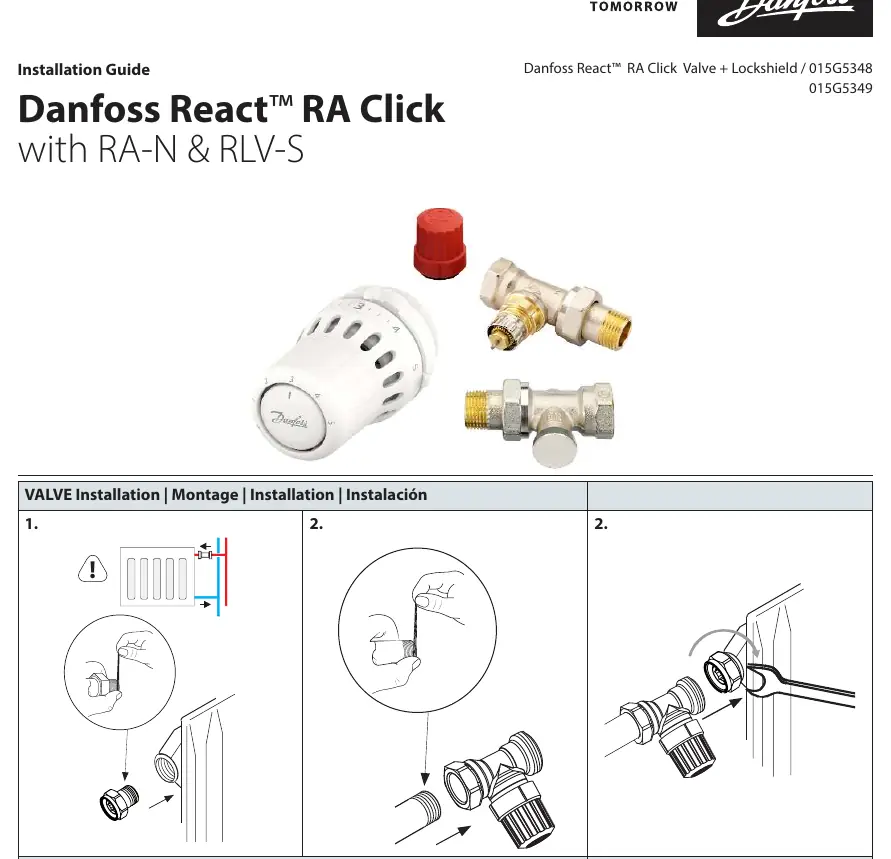

- Strona 1 pokazuje sekwencję montażu zaworu zasilającego i powrotnego (Lockshield).
- Strona 2 ilustruje proces zatrzaskiwania głowicy na zaworze.
Zgodność modelu
- Zestaw przeznaczony do zaworów typu RA-N oraz RLV-S.
- Kompatybilny z systemem montażu Danfoss RA Click.
