Danfoss IPS 8 Inteligentny System Odpowietrzania - Instrukcja Uruchomienia

Opis systemu IPS 8

Inteligentny system odpowietrzania Danfoss IPS 8 to zaawansowane urządzenie przeznaczone do usuwania gazów nieskraplających się z instalacji amoniakalnych. System zapewnia wysoką efektywność pracy układów chłodniczych poprzez automatyczne monitorowanie i usuwanie powietrza z obiegu.

Instalacja mechaniczna

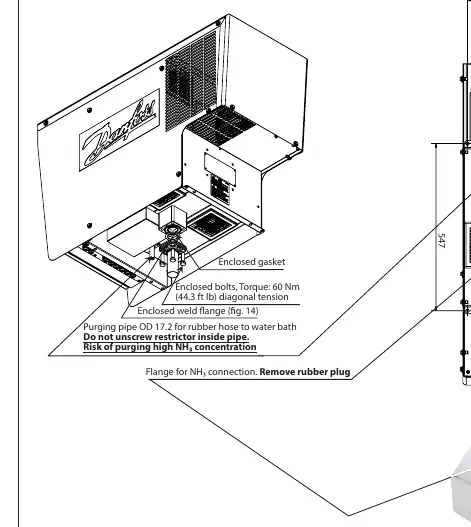

Prawidłowa instalacja jest kluczowa dla poprawnego działania urządzenia. Urządzenie musi być zamontowane w pozycji pionowej, z zachowaniem odchylenia nie większego niż 2 stopnie od poziomu. Należy zapewnić odpowiednią przestrzeń wokół jednostki, aby umożliwić swobodny przepływ powietrza chłodzącego. Przed podłączeniem zasilania, urządzenie powinno pozostać w pozycji pionowej przez co najmniej 6 godzin po ustawieniu w miejscu docelowym. Należy również upewnić się, że przewody gazowe są czyste i posiadają odpowiedni spadek w kierunku urządzenia, aby uniknąć powstawania pułapek cieczowych.

Podłączenie elektryczne

System IPS 8 wymaga zasilania 230V AC. Podłączenia należy dokonać zgodnie ze schematem do głównego wyłącznika QS1 oraz terminala XT0. Należy zwrócić szczególną uwagę na poprawne podłączenie fazy, neutralnego oraz uziemienia. W przypadku korzystania z zewnętrznych cewek elektrozaworów o innym napięciu niż zasilanie główne, konieczne jest zastosowanie odpowiedniego transformatora.

Konfiguracja sterownika MCX15B2

Sterownik MCX15B2 zarządza pracą całego systemu. Po uruchomieniu zasilania należy sprawdzić temperatury czujników. Jeśli odczyty mieszczą się w zakresie +/- 1K, można przystąpić do konfiguracji. Kluczowym parametrem jest liczba podłączonych punktów odpowietrzania. Dostęp do ustawień wymaga zalogowania się hasłem 200. W menu Unit Config należy wybrać Valve Settings i wprowadzić liczbę aktywnych elektrozaworów. System pozwala również na ręczne wymuszenie przejścia do kolejnego punktu odpowietrzania w celu przyspieszenia procesu uruchomienia.

Bezpieczeństwo i konserwacja

Podczas pracy należy monitorować parametry ciśnienia i temperatury. Jeśli po 15-25 minutach pracy nie obserwuje się zmian parametrów, a sprężarka staje się bardzo gorąca (90-110 stopni Celsjusza), należy natychmiast zatrzymać system i skontaktować się z serwisem Danfoss. Regularna kontrola szczelności oraz czystości przewodów gazowych jest niezbędna dla zachowania bezpieczeństwa i wydajności systemu.
