Instrukcja montażu zestawu naprawczego Danfoss 068G2051
Kompletny przewodnik instalacji zestawu naprawczego dyszy dla zaworów Danfoss serii TEA, TEAT, TEVA oraz TEAQ. Zawiera specyfikacje momentów dokręcania i wykaz części.
Spis treści
Przeznaczenie zestawu naprawczego
Zestaw naprawczy dyszy przeznaczony jest do serwisowania zaworów rozprężnych Danfoss serii TEA, TEAT, TEVA oraz TEAQ w rozmiarach 20 i 85. Zestaw zawiera wszystkie niezbędne uszczelki, podkładki oraz elementy dyszy wymagane do przywrócenia pełnej sprawności urządzenia. Regularna konserwacja i wymiana zużytych elementów uszczelniających jest kluczowa dla zapewnienia szczelności układu chłodniczego oraz poprawnej pracy zaworu.
Wskazówki dotyczące montażu
Podczas instalacji zestawu naprawczego należy zachować szczególną ostrożność, aby nie uszkodzić gniazd zaworowych ani powierzchni uszczelniających. Przed przystąpieniem do prac serwisowych upewnij się, że układ jest pozbawiony ciśnienia, a czynnik chłodniczy został bezpiecznie odzyskany zgodnie z obowiązującymi przepisami ochrony środowiska. Wszystkie elementy zestawu powinny być montowane w czystym środowisku, aby zapobiec przedostaniu się zanieczyszczeń do wnętrza zaworu.
Momenty dokręcania
Kluczowym aspektem poprawnego montażu jest przestrzeganie zalecanych momentów dokręcania dla poszczególnych elementów zaworu. Zastosowanie odpowiedniej siły zapobiega wyciekom oraz uszkodzeniom gwintów. W przypadku zaworów serii TEA, TEAT, TEVA i TEAQ, górna część korpusu powinna być dokręcona momentem 90 Nm (66 lbn-ft), natomiast dolna część (dysza) wymaga dokręcenia momentem 50 Nm (36 lbn-ft). Użycie klucza dynamometrycznego jest niezbędne dla zapewnienia powtarzalności i bezpieczeństwa połączeń.
Weryfikacja części
Zestaw zawiera różne rodzaje uszczelek wykonanych z aluminium lub włókna, w zależności od konkretnego modelu zaworu i rozmiaru (20 lub 85). Przed montażem należy dokładnie sprawdzić zawartość zestawu i porównać ją z wykazem części dla danego modelu. Należy zwrócić szczególną uwagę na średnice uszczelek, aby dopasować je do odpowiednich gniazd w korpusie zaworu. Niektóre elementy, takie jak specjalne wkładki, mogą być przeznaczone wyłącznie dla konkretnych numerów katalogowych, dlatego należy zawsze weryfikować zgodność części z dokumentacją techniczną urządzenia.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wyciek czynnika chłodniczego po montażu
Sprawdź, czy wszystkie uszczelki zostały poprawnie osadzone i czy dokręcono elementy z zalecanym momentem obrotowym.
Trudności z uszczelnieniem dyszy
Upewnij się, że użyto właściwego typu uszczelki (aluminium lub włókno) zgodnie z instrukcją dla danego rozmiaru zaworu.
Przed użyciem
- Upewnij się, że układ jest całkowicie pozbawiony ciśnienia.
- Przygotuj klucz dynamometryczny do pracy z momentami 50 Nm i 90 Nm.
- Wyczyść powierzchnie przylegania uszczelek z zanieczyszczeń.
- Zweryfikuj zgodność części z modelem zaworu (rozmiar 20 lub 85).
- Sprawdź, czy posiadasz wszystkie elementy wymienione w wykazie części.
Parametry w praktyce
- 90 Nm (66 lbn-ft)
- Zalecany moment dokręcania górnej części korpusu zaworu.
- 50 Nm (36 lbn-ft)
- Zalecany moment dokręcania dolnej części (dyszy) zaworu.

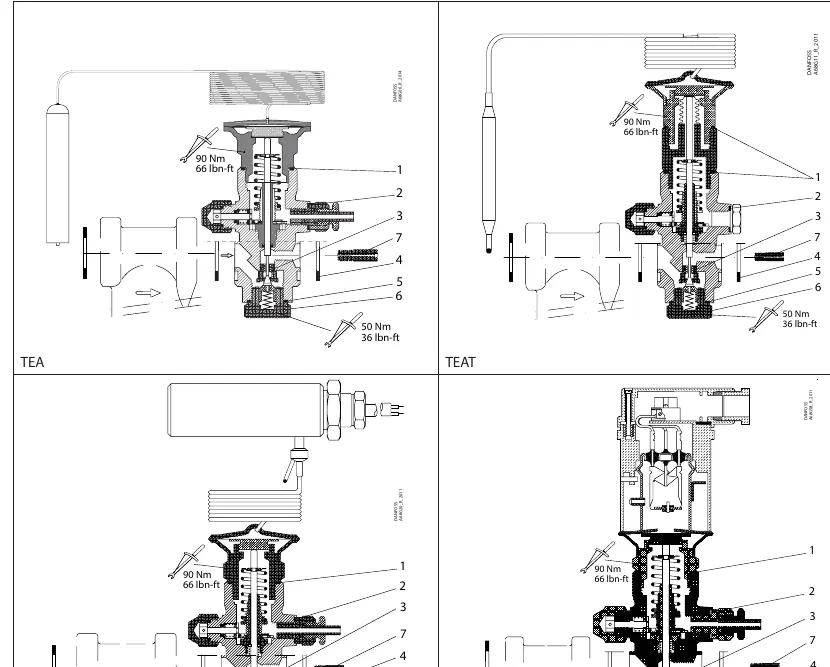

Ilustracje i schematy
- Schematy przedstawiają przekroje zaworów TEA, TEAT, TEVA i TEAQ.
- Numery 1-7 wskazują kolejność i lokalizację montażu poszczególnych uszczelek i elementów dyszy.
- Strzałki na schematach wskazują kierunek przepływu czynnika chłodniczego.
Zgodność modelu
- Zestaw przeznaczony dla zaworów w rozmiarach 20 i 85.
- Niektóre elementy (np. pozycja 7) są przeznaczone wyłącznie dla modelu 068G2050.
