Danfoss SSM Stainless Steel Manifold Installation Guide
Comprehensive installation and configuration guide for Danfoss SSM Stainless Steel Manifolds, including dimensional data and flow rate balancing tables for various pipe sizes.
Spis treści
Opis produktu
Rozdzielacze ze stali nierdzewnej Danfoss SSM to zaawansowane komponenty przeznaczone do systemów ogrzewania płaszczyznowego. Zapewniają precyzyjną dystrybucję czynnika grzewczego oraz możliwość indywidualnej regulacji przepływu dla każdej pętli grzewczej. Wykonane z wysokiej jakości stali nierdzewnej, gwarantują trwałość oraz odporność na korozję w instalacjach wodnych.
Instalacja i wymiary
Prawidłowy montaż rozdzielacza jest kluczowy dla wydajności systemu. Rozdzielacze SSM są dostępne w różnych konfiguracjach, od 2+2 do 12+12 obiegów. Wymiary montażowe (L1) różnią się w zależności od liczby sekcji, co należy uwzględnić przy planowaniu miejsca w szafce rozdzielaczowej. Podczas instalacji należy zwrócić uwagę na zachowanie odpowiednich odstępów montażowych, aby umożliwić swobodny dostęp do zaworów regulacyjnych oraz przepływomierzy.
Konfiguracja i równoważenie przepływów
Kluczowym elementem obsługi rozdzielacza jest poprawne zrównoważenie hydrauliczne poszczególnych pętli grzewczych. W tym celu należy skorzystać z wbudowanych przepływomierzy, które pozwalają na wizualną kontrolę natężenia przepływu w każdym obiegu. Wartości przepływu powinny być dostosowane do długości rur oraz średnicy zastosowanego przewodu (np. 16x2 mm lub 20x2 mm). Tabele dołączone do instrukcji pomagają w doborze odpowiednich nastaw w zależności od długości pętli i wymaganej mocy grzewczej.
Konserwacja i bezpieczeństwo
Systemy rozdzielaczowe wymagają okresowej kontroli w celu zapewnienia ich bezawaryjnej pracy. Zaleca się regularne sprawdzanie szczelności połączeń oraz poprawności działania przepływomierzy. W przypadku zauważenia osadów lub zanieczyszczeń w przepływomierzach, należy je wyczyścić zgodnie z zaleceniami producenta. Należy unikać stosowania agresywnych środków chemicznych, które mogłyby uszkodzić uszczelnienia lub elementy z tworzyw sztucznych. Wszelkie prace serwisowe powinny być wykonywane przy wyłączonym obiegu grzewczym i po obniżeniu ciśnienia w instalacji.
Użytkowanie
Prawidłowo wyregulowany rozdzielacz zapewnia równomierny rozkład temperatury w pomieszczeniach. Po zakończeniu montażu i napełnieniu instalacji, należy przeprowadzić proces odpowietrzania, aby usunąć pęcherzyki powietrza, które mogą zakłócać przepływ. Następnie, korzystając z przepływomierzy, należy ustawić wymagane przepływy dla każdej pętli, zgodnie z projektem instalacji grzewczej.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nierównomierne grzanie pętli
Wyreguluj przepływ na poszczególnych przepływomierzach zgodnie z tabelami nastaw.
Powietrze w instalacji
Przeprowadź procedurę odpowietrzania całego układu rozdzielacza.
Przed użyciem
- Sprawdź szczelność wszystkich połączeń gwintowanych.
- Upewnij się, że rozdzielacz jest zamontowany poziomo.
- Zweryfikuj średnicę rur (16x2 mm lub 20x2 mm).
- Sprawdź, czy przepływomierze są czyste i sprawne.
- Upewnij się, że ciśnienie w instalacji jest zgodne z projektem.
Ilustracje i schematy

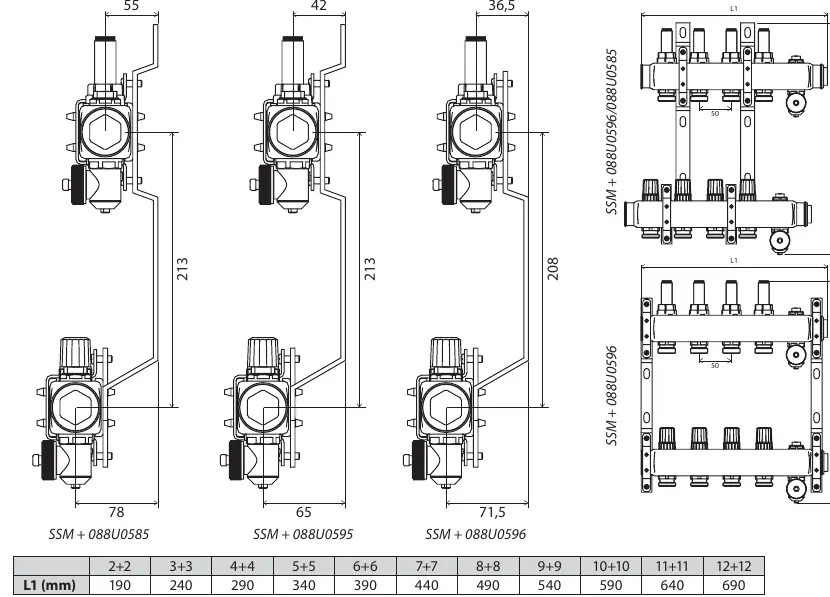

- Schemat wymiarowy przedstawia rozstawy przyłączy dla różnych modeli SSM.
- Wykresy charakterystyki przepływu pomagają dobrać nastawy dla różnych średnic rur.
- Tabele nastaw wiążą długość pętli z wymaganym przepływem.
Zgodność modelu
- Kompatybilny z rurami o średnicach 16x2 mm oraz 20x2 mm.
- Przeznaczony do systemów ogrzewania płaszczyznowego.
