Instrukcja montażu zestawu naprawczego Danfoss 027F3388

Przewodnik po montażu zestawu naprawczego Danfoss 027F3388 dla zaworów PM (rozmiar 100, V-cone). Zawiera schemat budowy, wykaz części oraz specyfikację materiałową.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejszy dokument stanowi instrukcję montażu zestawu naprawczego (Overhaul kit) o numerze katalogowym 027F3388. Zestaw jest przeznaczony do serwisowania zaworów Danfoss typu PM w rozmiarze 100 z wkładką V-cone. Instrukcja zawiera schemat złożeniowy oraz szczegółowy wykaz części zamiennych wraz z informacją o ich materiale wykonania.

Schemat budowy

Schemat przedstawia przekrój zaworu z naniesionymi numerami referencyjnymi części. Podczas montażu należy zwrócić uwagę na kolejność elementów oraz ich wzajemne położenie, aby zapewnić szczelność i prawidłowe działanie zaworu po serwisie.

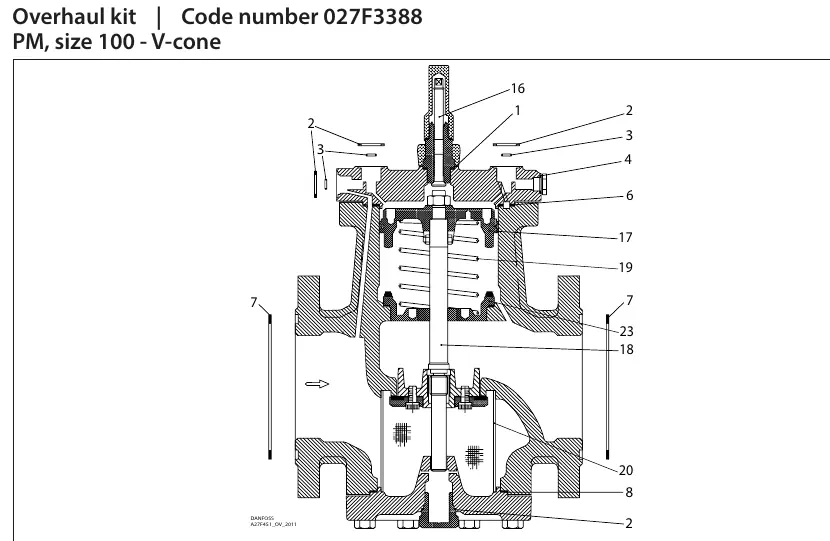

Schemat budowy zaworu PM rozmiar 100
Schemat budowy zaworu PM rozmiar 100

Wykaz części zamiennych

Zestaw zawiera elementy uszczelniające oraz komponenty mechaniczne. Części zostały podzielone ze względu na materiał wykonania:

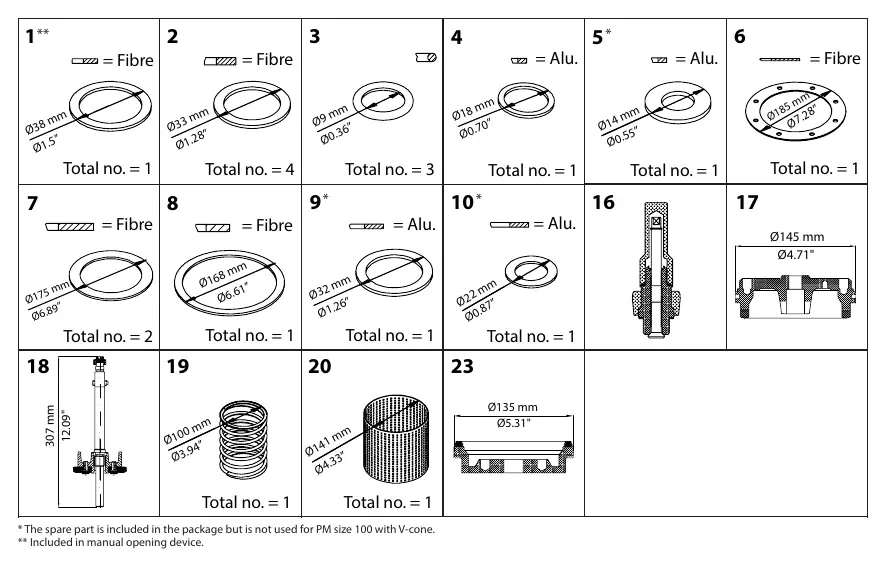

Wykaz części zamiennych z wymiarami i materiałami
Wykaz części zamiennych z wymiarami i materiałami
  • Fibre (Włókniste): Uszczelki o różnych średnicach (np. 38 mm, 33 mm, 175 mm, 168 mm).
  • Alu (Aluminiowe): Podkładki i elementy uszczelniające (np. 18 mm, 14 mm, 32 mm, 22 mm).

Wykaz zawiera również elementy sprężynowe oraz trzpienie. Należy pamiętać, że niektóre części oznaczone gwiazdką (*) są dołączone do zestawu, ale nie są wykorzystywane w konfiguracji PM rozmiar 100 z V-cone. Elementy oznaczone dwiema gwiazdkami (**) są przeznaczone do ręcznego urządzenia otwierającego.

Uwagi dotyczące montażu

  • Przed przystąpieniem do prac upewnij się, że posiadasz odpowiedni model zaworu (PM, rozmiar 100, V-cone).
  • Podczas wymiany uszczelek zwróć uwagę na ich materiał (Fibre lub Alu), aby użyć właściwego zamiennika w odpowiednim miejscu.
  • Wszystkie części należy montować zgodnie z numeracją przedstawioną na schemacie.
  • Nie używaj części oznaczonych jako nieprzeznaczone dla tego konkretnego modelu zaworu.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Części pozostałe po montażu

Niektóre elementy w zestawie (oznaczone gwiazdką *) nie są używane w modelu PM rozmiar 100 z V-cone. Jest to normalne zjawisko.

Przed użyciem

  • Zweryfikuj model zaworu: PM, rozmiar 100, V-cone.
  • Sprawdź kompletność zestawu zgodnie z wykazem części.
  • Zidentyfikuj materiał uszczelek (Fibre vs Alu) przed montażem.
  • Przygotuj narzędzia niezbędne do demontażu i montażu zaworu.

Ilustracje i schematy

  • Schemat przedstawia rozstrzelony widok zaworu z numerami części odpowiadającymi liście.
  • Numery na rysunku wskazują dokładne miejsce montażu poszczególnych uszczelek i elementów mechanicznych.

Zgodność modelu

  • Zestaw dedykowany dla zaworów PM w rozmiarze 100 z wkładką V-cone.
  • Części oznaczone * nie są używane w tym modelu.
  • Części oznaczone ** są przeznaczone do ręcznego urządzenia otwierającego.
