Instrukcja montażu zestawu naprawczego Danfoss 032F2337 dla zaworów EVRA i EVRS
Instrukcja montażu zestawu naprawczego Danfoss 032F2337 przeznaczonego do zaworów elektromagnetycznych serii EVRA i EVRS w rozmiarze 10.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściPrzeznaczenie zestawu
Zestaw naprawczy o numerze katalogowym 032F2337 jest przeznaczony do serwisowania zaworów elektromagnetycznych Danfoss serii EVRA oraz EVRS w rozmiarze 10. Zestaw zawiera wszystkie niezbędne elementy uszczelniające i mechaniczne wymagane do przeprowadzenia pełnego przeglądu zaworu.
Zawartość zestawu
Zestaw składa się z 11 różnych komponentów, które należy wymienić zgodnie z załączonym schematem montażowym. W skład zestawu wchodzą:
- Elementy metalowe: trzpień, śruby, nakrętki i podkładki.
- Elementy uszczelniające: uszczelki wykonane z gumy, aluminium oraz włókna (fibre).
Każdy element posiada określoną liczbę sztuk w zestawie, co pozwala na weryfikację kompletności przed przystąpieniem do prac serwisowych.
Montaż i serwis
Montaż powinien być przeprowadzony zgodnie z rysunkami technicznymi dla zaworów EVRA i EVRS. Należy zwrócić szczególną uwagę na poprawne umiejscowienie uszczelek oraz właściwe dokręcenie elementów gwintowanych. Przed przystąpieniem do demontażu zaworu należy upewnić się, że instalacja jest pozbawiona ciśnienia, a zasilanie cewki zaworu zostało odłączone.
Wskazówki techniczne
Podczas montażu należy upewnić się, że wszystkie powierzchnie przylegające są czyste i wolne od zanieczyszczeń, które mogłyby wpłynąć na szczelność zaworu. Użycie odpowiednich narzędzi (np. klucza o rozmiarze 32 mm dla nakrętki nr 10) jest kluczowe dla uniknięcia uszkodzenia nowych części.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność zaworu po montażu
Sprawdź, czy wszystkie uszczelki (gumowe, aluminiowe i z włókna) zostały poprawnie osadzone i nie uległy uszkodzeniu podczas dokręcania.
Trudności z dokręceniem nakrętki zaworu
Użyj klucza o rozmiarze 32 mm (NV32 mm) zgodnie ze specyfikacją części nr 10.
Przed użyciem
- Upewnij się, że posiadasz zestaw o numerze 032F2337.
- Sprawdź, czy zawór jest typu EVRA lub EVRS w rozmiarze 10.
- Upewnij się, że instalacja jest całkowicie odizolowana od ciśnienia.
- Odłącz zasilanie elektryczne od cewki zaworu.
- Zweryfikuj kompletność części zgodnie z listą 1-11 w instrukcji.
Parametry w praktyce
- Rozmiar zaworu
- Zestaw dedykowany wyłącznie dla zaworów EVRA/EVRS w rozmiarze 10.
Ilustracje i schematy

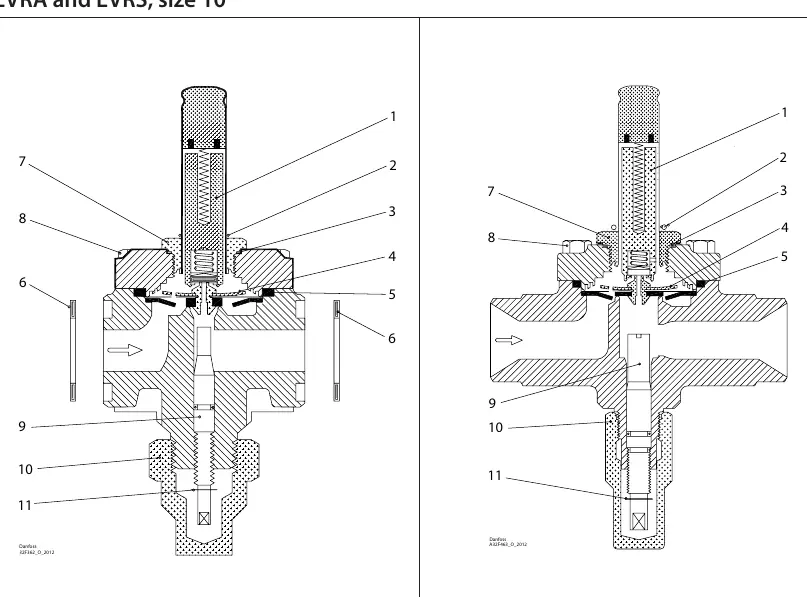

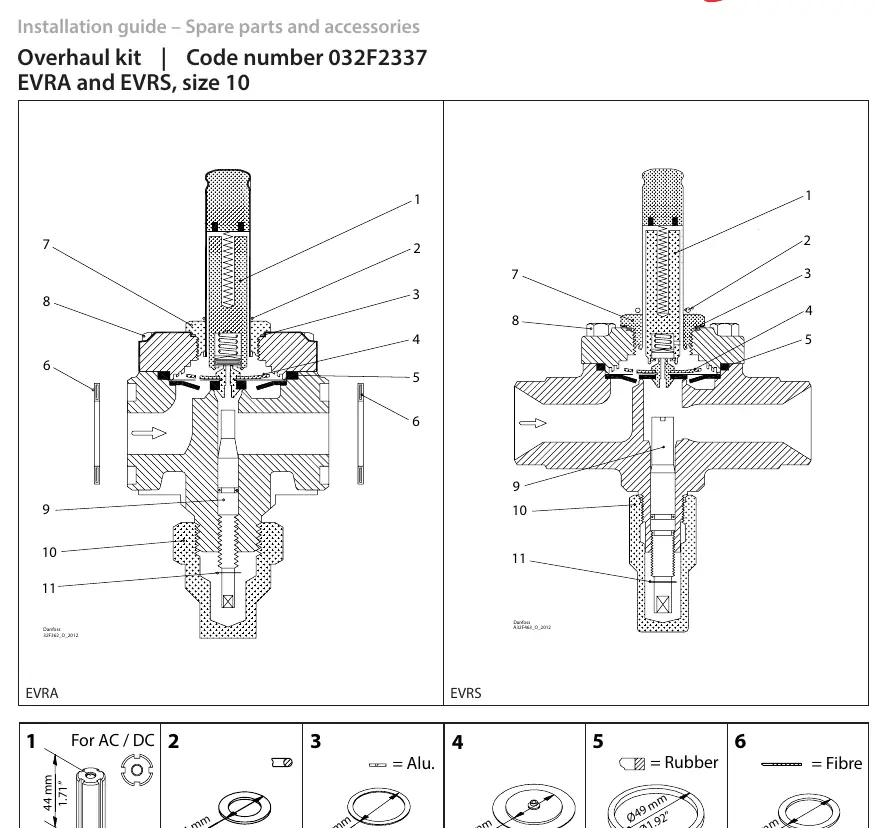

- Schemat pokazuje przekrój zaworu z ponumerowanymi częściami od 1 do 11.
- Numery na rysunku odpowiadają numerom części w tabeli zestawu.
- Rysunki rozróżniają specyficzne ułożenie części dla wersji EVRA oraz EVRS.
Zgodność modelu
- Zestaw kompatybilny z zaworami EVRA i EVRS rozmiar 10.
- Część nr 1 jest uniwersalna dla systemów AC i DC.
