Instrukcja montażu zestawu naprawczego Danfoss 032F2210 EVRA

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi instrukcję montażu zestawu naprawczego o numerze katalogowym 032F2210. Zestaw jest przeznaczony wyłącznie do zaworów EVRA w rozmiarze 20, w wersji określanej jako previous design (poprzednia konstrukcja). Przed przystąpieniem do prac serwisowych należy upewnić się, że posiadany zawór jest kompatybilny z tą wersją zestawu.

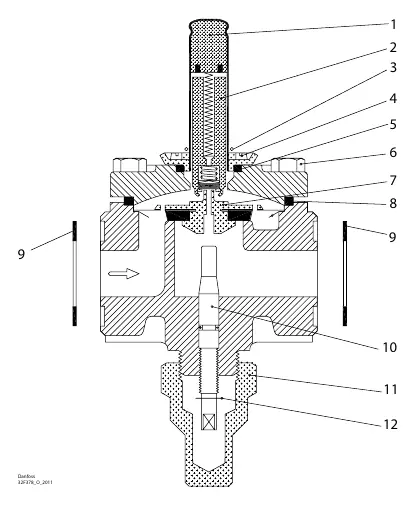

Schemat budowy zaworu EVRA

Instrukcja zawiera szczegółowy schemat przekroju zaworu EVRA, na którym ponumerowano elementy od 1 do 12. Schemat ten służy jako mapa podczas demontażu i ponownego montażu zaworu przy użyciu części z zestawu naprawczego. Należy zwrócić szczególną uwagę na kolejność ułożenia uszczelek oraz pozycję poszczególnych podzespołów.

Wykaz części zestawu naprawczego

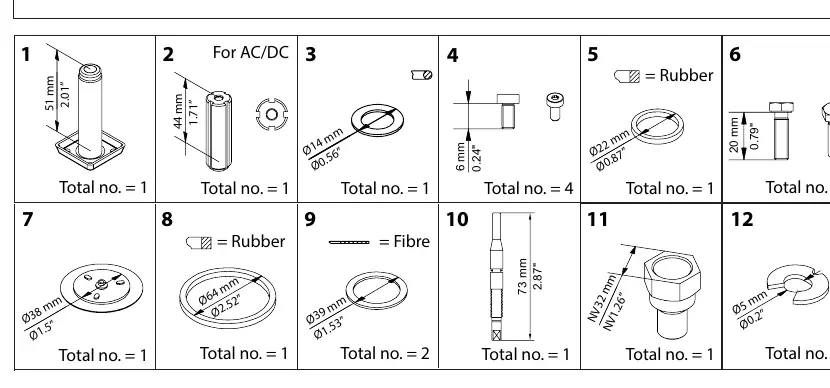

Zestaw naprawczy zawiera komplet elementów niezbędnych do regeneracji zaworu. Poniżej znajduje się zestawienie części wraz z ich ilością:

• Elementy 1, 2, 3, 4, 6, 7, 10, 11, 12: Ilość 1 sztuka dla każdego elementu.
• Element 9: Ilość 2 sztuki.
• Elementy 4, 6: Ilość 4 sztuki (w zależności od konfiguracji).
• Elementy 5, 8: Uszczelki (Rubber).
• Element 9: Uszczelka (Fibre).

Wszystkie części należy montować zgodnie z ich numeracją na schemacie, dbając o czystość powierzchni stykowych.

Uwagi dotyczące montażu

Podczas wymiany części należy:

• Zidentyfikować zużyte elementy na podstawie schematu.
• Zwrócić uwagę na materiał uszczelek (Rubber/Fibre) – nie należy ich zamieniać miejscami.
• Upewnić się, że wszystkie elementy są poprawnie osadzone przed zamknięciem zaworu.
• W przypadku wątpliwości co do wersji zaworu (previous design), należy porównać wymiary starych części z wymiarami podanymi w instrukcji (np. średnice uszczelek).
