Zestaw serwisowy Danfoss 027H7194 – instrukcja montażu
Instrukcja montażu zestawu serwisowego Danfoss 027H7194 przeznaczonego dla zaworów ICS, ICM oraz ICLX w rozmiarze 125.
Spis treści
Przeznaczenie zestawu
Zestaw serwisowy Danfoss o numerze katalogowym 027H7194 jest przeznaczony do konserwacji i naprawy zaworów serii ICS, ICM oraz ICLX w rozmiarze 125. Zestaw zawiera komplet uszczelek oraz elementów uszczelniających niezbędnych do przywrócenia pełnej sprawności technicznej urządzenia.
Zawartość zestawu
Zestaw składa się z 12 różnych typów elementów uszczelniających, wykonanych z włókna (Fibre) lub aluminium (Alu). Każdy element jest przypisany do konkretnego miejsca montażu wewnątrz zaworu. Przed przystąpieniem do prac należy upewnić się, że posiadane części są zgodne z wykazem zawartym w dokumentacji, zwracając szczególną uwagę na średnice poszczególnych uszczelek.
Montaż i instalacja
Instalacja zestawu wymaga demontażu górnej części zaworu. Schematy zawarte w instrukcji pokazują precyzyjne rozmieszczenie poszczególnych numerów części (1-12) dla każdego typu zaworu (ICS, ICM, ICLX). Podczas montażu należy zachować czystość powierzchni przylgowych, aby zapewnić szczelność układu po ponownym złożeniu. Zaleca się wymianę wszystkich uszczelek znajdujących się w zestawie, aby uniknąć wycieków w przyszłości.
Wskazówki techniczne
Podczas wymiany uszczelek należy zwrócić uwagę na materiał, z którego wykonana jest uszczelka (włókno lub aluminium), ponieważ nie są one zamienne. Należy również sprawdzić, czy średnice uszczelek odpowiadają wymiarom podanym w specyfikacji technicznej dla danego modelu zaworu.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wyciek z zaworu po serwisie
Sprawdź, czy wszystkie uszczelki zostały poprawnie osadzone i czy nie doszło do pomylenia uszczelek z włókna z aluminiowymi.
Trudności z dopasowaniem uszczelki
Upewnij się, że używasz właściwego numeru części zgodnie ze schematem dla swojego modelu (ICS, ICM lub ICLX).
Przed użyciem
- Zidentyfikuj model zaworu (ICS, ICM lub ICLX 125).
- Przygotuj zestaw 027H7194.
- Sprawdź czystość powierzchni montażowych.
- Upewnij się, że posiadasz odpowiednie narzędzia do demontażu górnej pokrywy zaworu.
Parametry w praktyce
- Materiał uszczelek
- Włókno (Fibre) lub aluminium (Alu) – nie należy ich zamieniać.

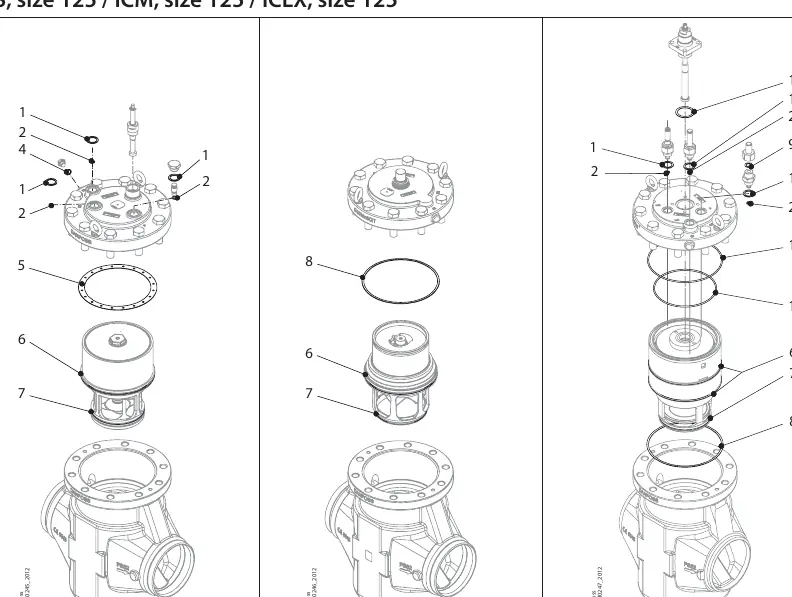

Ilustracje i schematy
- Schematy pokazują kolejność montażu uszczelek (oznaczonych numerami 1-12) na trzpieniu i w korpusie zaworu.
- Każdy typ zaworu (ICS, ICM, ICLX) posiada dedykowany rysunek montażowy.
Zgodność modelu
- Zestaw kompatybilny wyłącznie z zaworami ICS, ICM, ICLX w rozmiarze 125.
