Instrukcja obsługi systemu bezprzewodowego dBTechnologies RW 16MS/BS
Szybki przewodnik po systemie bezprzewodowym dBTechnologies RW 16MS/BS. Dowiedz się, jak zsynchronizować mikrofon ręczny lub nadajnik bodypack z odbiornikiem, podłączyć sprzęt i skonfigurować parametry pracy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System RW 16MS/BS to bezprzewodowy zestaw UHF PLL. Synchronizacja odbywa się poprzez zbliżenie portów IR nadajnika i odbiornika oraz użycie przycisku ASC na odbiorniku. str. 2
Najważniejsze czynności
- Synchronizacja nadajnika z odbiornikiem str. 2
Pierwsze uruchomienie
- Włącz odbiornik, włóż baterie do nadajnika, włącz nadajnik i przeprowadź synchronizację IR. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo częstotliwości | 823-832 MHz / 863-865 MHz | Zakres pracy systemu | str. 1 |
| Pasmo przenoszenia | 60 Hz - 15 kHz | Zakres częstotliwości audio | str. 1 |
Gdzie szukać w PDF
- Dane techniczne str. 1
- Instrukcja obsługi i synchronizacja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
System dBTechnologies RW 16MS/BS to bezprzewodowy system typu diversity pracujący w pasmach UHF (823-832 MHz / 863-865 MHz). Zestaw oferuje 16 kanałów pracy oraz dwa rodzaje wyjść audio (zbalansowane i niezbalansowane), co zwiększa wszechstronność zastosowań. System dostępny jest w dwóch wersjach: z mikrofonem ręcznym lub z nadajnikiem typu bodypack (z dołączonym zestawem słuchawkowym).
Zawartość zestawu
- Odbiornik RW 16R
- Nadajnik (mikrofon ręczny RW 16M lub nadajnik bodypack RW 16B z zestawem słuchawkowym)
- Zasilacz
- Kabel audio (niezbalansowany)
- Baterie
- Dokumentacja

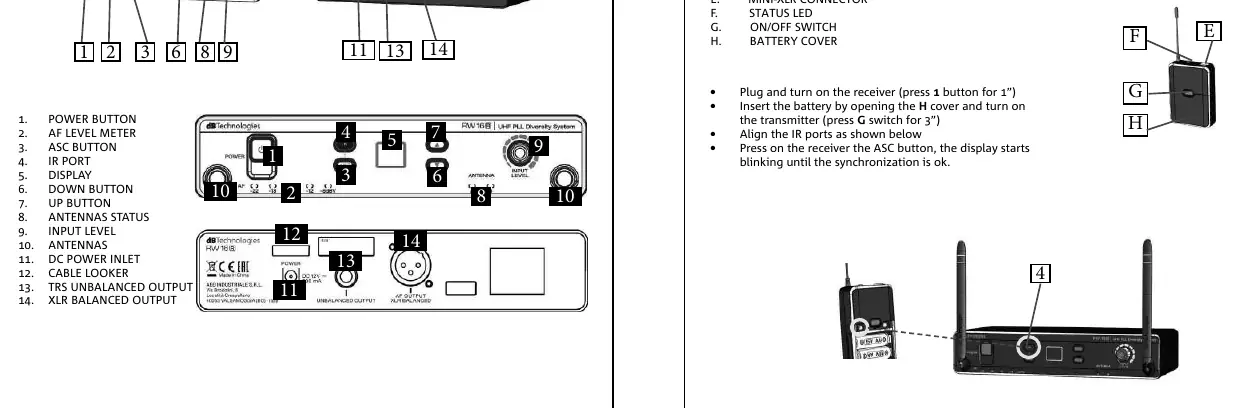

Opis odbiornika RW 16R
Panel przedni odbiornika zawiera:
- Przycisk zasilania (POWER)
- Wskaźnik poziomu sygnału audio (AF LEVEL METER)
- Przycisk synchronizacji (ASC)
- Port podczerwieni (IR PORT)
- Wyświetlacz
- Przyciski zmiany kanałów (UP/DOWN)
- Wskaźnik statusu anten
- Regulację poziomu wejściowego
Panel tylny zawiera:
- Gniazdo zasilania DC
- Wyjście niesymetryczne (TRS)
- Wyjście symetryczne (XLR)

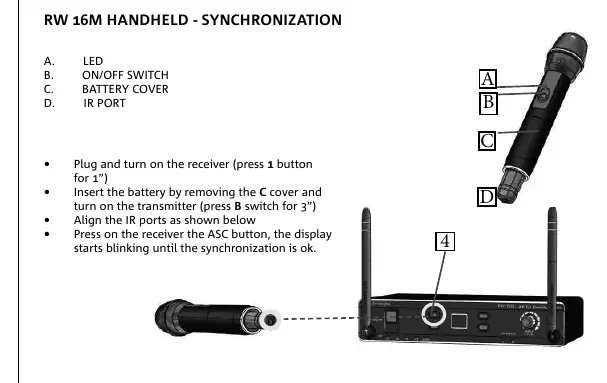

Synchronizacja nadajnika z odbiornikiem
Aby poprawnie sparować nadajnik z odbiornikiem, wykonaj następujące kroki:
- Włącz odbiornik, przytrzymując przycisk zasilania przez 1 sekundę.
- Włóż baterie do nadajnika (ręcznego lub bodypack).
- Włącz nadajnik, przytrzymując odpowiedni przycisk (B dla ręcznego, G dla bodypack) przez 3 sekundy.
- Ustaw porty IR nadajnika i odbiornika naprzeciw siebie.
- Naciśnij przycisk ASC na odbiorniku. Wyświetlacz zacznie migać do momentu zakończenia synchronizacji.
Dane techniczne
- Pasmo częstotliwości: 823-832 MHz / 863-865 MHz
- Pasmo przenoszenia: 60 Hz - 15 kHz (± 3 dB)
- THD: <1%
- Moc RF: 10 mW
- Zasilanie nadajnika: 2x bateria AA LR6 1.5 V
Praktyczna pomoc
Typowe problemy
Brak synchronizacji między nadajnikiem a odbiornikiem
Upewnij się, że porty IR są skierowane bezpośrednio na siebie i naciśnij przycisk ASC na odbiorniku. Sprawdź, czy nadajnik jest włączony.
Brak dźwięku
Sprawdź połączenia kablowe (XLR/TRS), poziom głośności na odbiorniku oraz czy nadajnik i odbiornik są zsynchronizowane na tym samym kanale.
Przed użyciem
- Sprawdź stan naładowania baterii w nadajniku
- Podłącz zasilacz do odbiornika
- Ustaw anteny w pozycji pionowej
- Wybierz odpowiednie wyjście audio (XLR lub TRS) w zależności od urządzenia odbiorczego
Parametry w praktyce
- Moc RF 10 mW
- Standardowa moc nadajnika zapewniająca zasięg przy zachowaniu zgodności z przepisami.
Ilustracje i schematy
- Schemat przedniego panelu odbiornika wskazuje lokalizację przycisku ASC i portu IR niezbędnych do synchronizacji.
- Schemat tylnego panelu pokazuje gniazda wyjściowe audio (XLR i TRS) oraz wejście zasilania.
Zgodność modelu
- System działa w pasmach 823-832 MHz / 863-865 MHz.
- Nadajnik bodypack RW 16B zawiera w zestawie mikrofon nagłowny.
