Instrukcja obsługi klimatyzatora przenośnego Della 048-OPAC-9B
Szybki przewodnik po instalacji i obsłudze klimatyzatora Della 048-OPAC-9B. Dowiedz się, jak prawidłowo podłączyć wąż wylotowy, ustawić tryby pracy, czyścić filtry oraz rozwiązywać typowe problemy.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera niezbędne wytyczne dotyczące bezpiecznej instalacji i użytkowania klimatyzatora przenośnego Della 048-OPAC-9B. Urządzenie wykorzystuje czynnik chłodniczy R32. Przed uruchomieniem należy upewnić się, że klimatyzator stoi na płaskim podłożu, w odległości co najmniej 50 cm od ścian lub przeszkód. Urządzenie musi być podłączone bezpośrednio do uziemionego gniazdka ściennego.
Instalacja
Proces instalacji obejmuje podłączenie węża wylotowego oraz montaż zestawu okiennego:
- Podłącz wąż wylotowy do złącza węża i adaptera zestawu okiennego.

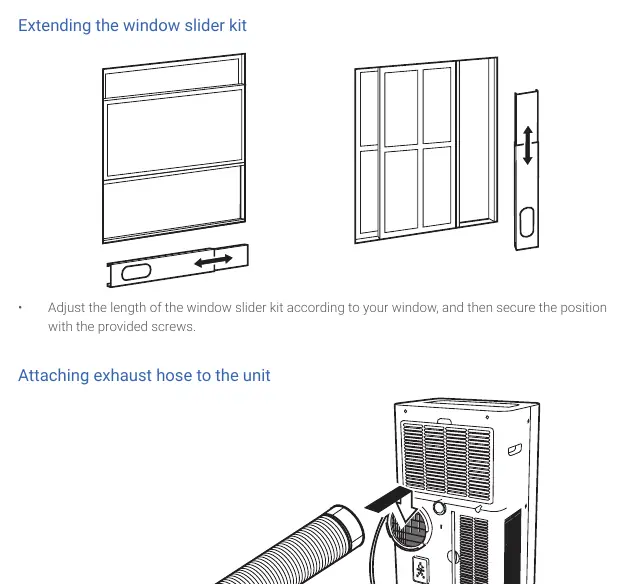

- Dopasuj długość zestawu okiennego do wymiarów okna i zabezpiecz go śrubami.
- Zamocuj uszczelkę piankową na ramie okna i umieść zestaw okienny w szczelinie.
- Podłącz wąż wylotowy do wylotu powietrza w urządzeniu.
- Wąż powinien być jak najkrótszy i możliwie prosty, aby zapewnić maksymalną wydajność chłodzenia.
Obsługa i tryby pracy
Klimatyzator oferuje kilka trybów pracy, które można wybierać za pomocą panelu sterowania lub pilota:
- Tryb chłodzenia: Umożliwia ustawienie temperatury w zakresie 16°C - 32°C (61°F - 90°F).
- Tryb osuszania: Odprowadza wilgoć z pomieszczenia.
- Tryb wentylatora: Umożliwia regulację prędkości nawiewu.
- Tryb uśpienia: Automatycznie dostosowuje temperaturę w celu zapewnienia komfortu nocnego.
- Oscylacja: Włącza ruch żaluzji nawiewnych na boki.
Odprowadzanie wody
Gdy zbiornik wewnętrzny jest pełny, na wyświetlaczu pojawi się kod błędu FL. Należy wtedy przesunąć urządzenie w miejsce odpływu, usunąć korek spustowy i opróżnić zbiornik. W trybie osuszania można zastosować ciągłe odprowadzanie wody, podłączając wąż do górnego otworu spustowego.
Konserwacja
Regularne czyszczenie filtra powietrza jest kluczowe dla wydajności urządzenia. Filtr należy wyjąć, oczyścić odkurzaczem lub umyć w ciepłej wodzie z łagodnym detergentem, a następnie dokładnie wysuszyć przed ponownym montażem. Obudowę urządzenia należy czyścić miękką, wilgotną szmatką.
Bezpieczeństwo
Urządzenie posiada wbudowany wyłącznik różnicowoprądowy na wtyczce z przyciskami TEST i RESET. Należy okresowo sprawdzać jego działanie. W przypadku wykrycia wycieku czynnika chłodniczego, dymu lub zapachu spalenizny, należy natychmiast odłączyć urządzenie od zasilania.
Informacje o producencie
Della
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź zasilanie, czy wtyczka jest włożona, czy wyłącznik nie został wyzwolony, czy zbiornik wody nie jest pełny (kod FL) lub czy temperatura otoczenia jest w dopuszczalnym zakresie.
Zmniejszona wydajność chłodzenia
Sprawdź, czy wlot/wylot powietrza nie jest zablokowany, czy filtr nie jest brudny, czy okna/drzwi są zamknięte oraz czy wąż wylotowy jest prawidłowo podłączony.
Wyciek wody
Zbiornik wody jest pełny. Opróżnij go zgodnie z instrukcją.
Hałas lub wibracje
Upewnij się, że urządzenie stoi na równej powierzchni.
Przed użyciem
- Ustaw urządzenie na płaskim podłożu.
- Zachowaj min. 50 cm odstępu od ścian i przeszkód.
- Podłącz bezpośrednio do uziemionego gniazdka ściennego.
- Upewnij się, że wąż wylotowy jest poprawnie zamontowany.
- Sprawdź, czy wtyczka zasilania jest sprawna (przycisk RESET).
- Nie używaj przedłużaczy ani listew zasilających.
Parametry w praktyce
- Wydajność chłodzenia: 14000 BTU/h
- Moc chłodnicza urządzenia odpowiednia dla pomieszczeń do ok. 550 st. kw. (ok. 51 m²).
- Czynnik chłodniczy: R32
- Nowoczesny czynnik chłodniczy; wymaga ostrożności ze względu na łatwopalność w przypadku wycieku.
- Poziom hałasu: 54-56 dB
- Standardowy poziom głośności pracy klimatyzatora przenośnego.
Ilustracje i schematy
- Schemat instalacji pokazuje konieczność zachowania min. 50 cm odstępu od ścian.
- Rysunek węża wylotowego wskazuje, że powinien być on jak najkrótszy i prosty.
- Instrukcja drenażu pokazuje dwa punkty spustowe: dolny (zbiornik) i górny (ciągły drenaż).
- Schemat wtyczki zasilania wskazuje przyciski TEST i RESET dla bezpieczeństwa elektrycznego.
Zgodność modelu
- Przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać w łazienkach ani miejscach narażonych na kontakt z wodą.
- Nie używać w pobliżu substancji łatwopalnych.
