Instrukcja obsługi klimatyzatora typu split Della 048-MS-T1159K
Szybki przewodnik po instalacji i obsłudze klimatyzatora Della serii 048-MS-T1159K. Zawiera instrukcje montażu, konfiguracji pilota, konserwacji filtrów oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

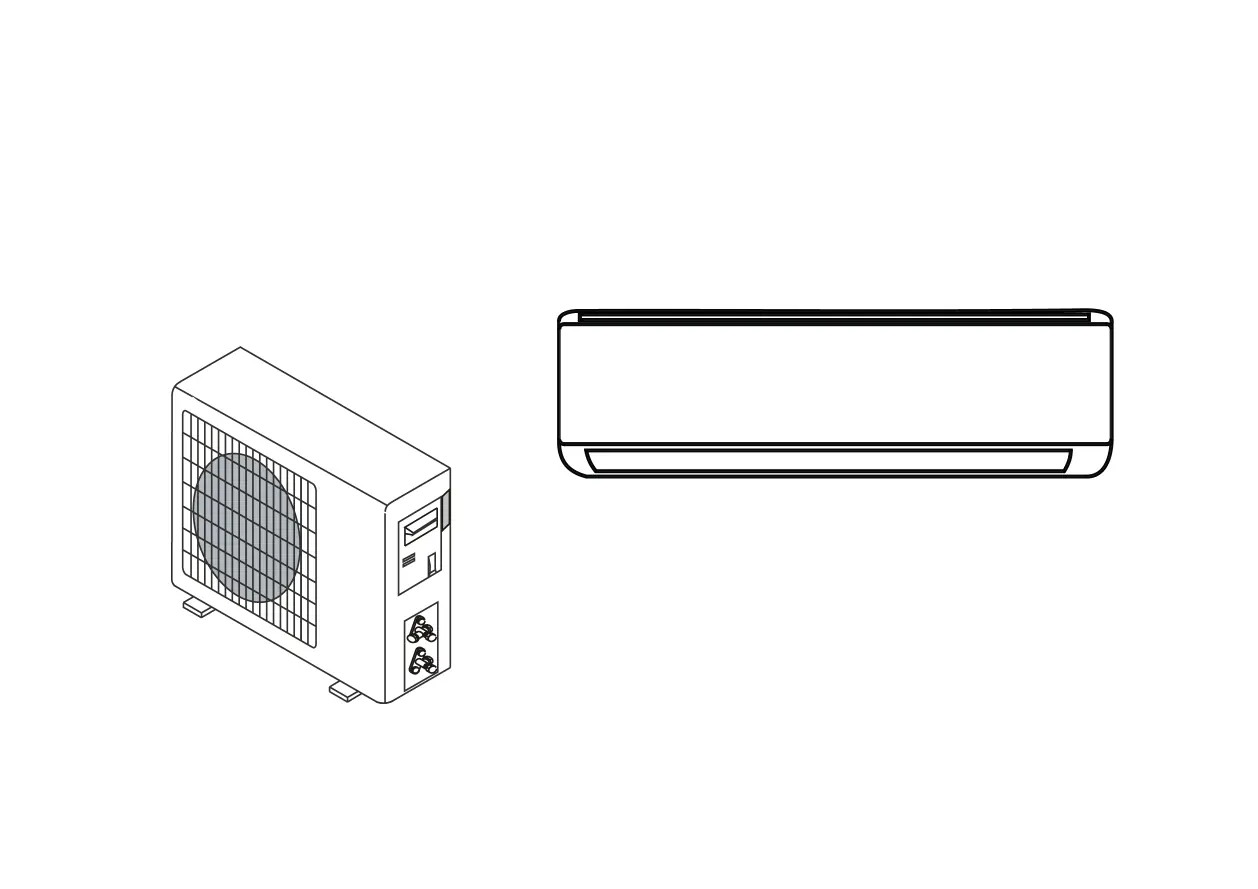

Niniejsza instrukcja dotyczy serii klimatyzatorów typu split Della (modele 048-MS-T1159K, 048-MS-T11512K, 048-MS-T11518K, 048-MS-T239K, 048-MS-T2312K, 048-MS-T2318K, 048-MS-T2324K). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, obsługi pilota zdalnego sterowania, konserwacji oraz procedur serwisowych. W przypadku problemów z montażem lub brakujących części należy kontaktować się z obsługą klienta Belleze Furniture pod numerem 909-595-5901 (poniedziałek-piątek, 9:00-18:00 PST).
Bezpieczeństwo
- Prace elektryczne muszą być wykonywane przez licencjonowanego technika zgodnie z lokalnymi przepisami.
- Urządzenie wymaga dedykowanego obwodu i wyłącznika. Nie używać przedłużaczy.
- Zawsze uziemiać produkt zgodnie ze schematem połączeń.
- Nie instalować urządzenia w odległości mniejszej niż 20 cali (ok. 50 cm) od substancji łatwopalnych.
- Urządzenie może być używane przez dzieci powyżej 8 roku życia pod nadzorem dorosłych.
Obsługa i tryby pracy
Klimatyzator oferuje różne tryby pracy wybierane przyciskiem MODE na pilocie:
- COOL (Chłodzenie): Obniża temperaturę i wilgotność.
- HEAT (Ogrzewanie): Podnosi temperaturę w pomieszczeniu.
- DRY (Osuszanie): Usuwa wilgoć z powietrza.
- FAN (Wentylator): Cyrkulacja powietrza bez zmiany temperatury.
- FEEL: Automatyczny dobór parametrów na podstawie temperatury otoczenia.
- SLEEP: Tryb nocny z automatyczną regulacją temperatury dla komfortu snu.
Konserwacja
Regularna konserwacja jest niezbędna dla wydajności urządzenia:

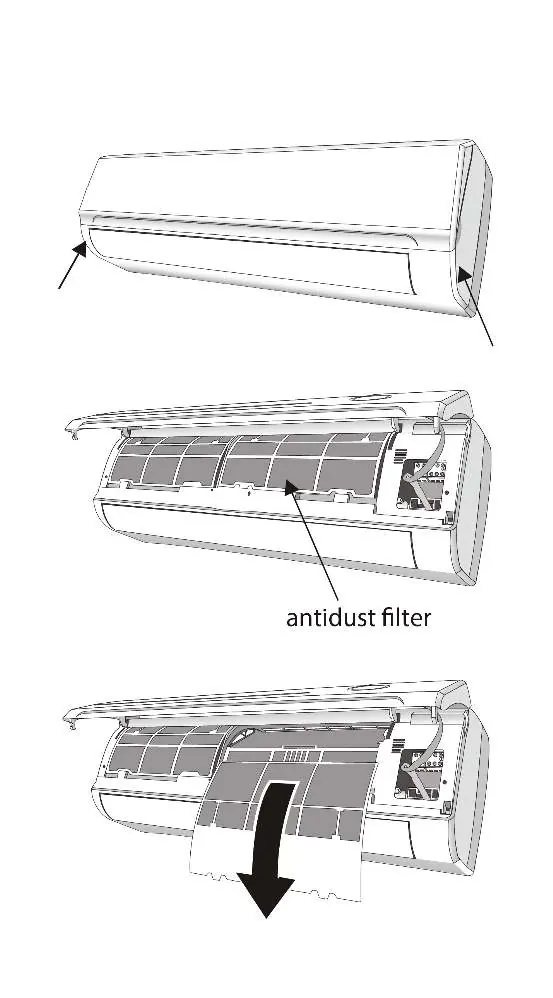

- Filtry przeciwpyłowe: Należy regularnie wyjmować i czyścić wodą (maks. 45°C). Po umyciu pozostawić do wyschnięcia w chłodnym miejscu.
- Filtry elektrostatyczne/deodorujące: Nie podlegają myciu, należy je wymieniać co 6 miesięcy.
- Wymiana baterii w pilocie: Używać 2 baterii AAA (1.5V). Po wymianie baterii należy skonfigurować tryb pracy (tylko chłodzenie lub chłodzenie/grzanie) zgodnie z instrukcją na ekranie pilota.
Rozwiązywanie problemów
W przypadku awarii, na wyświetlaczu jednostki wewnętrznej mogą pojawić się kody błędów:
- E1: Awaria czujnika temperatury wewnętrznej.
- E2: Awaria czujnika temperatury rury wewnętrznej.
- E6: Awaria silnika wentylatora wewnętrznego.
Jeśli urządzenie nie reaguje, sprawdź zasilanie, stan baterii w pilocie oraz czy nie ma przeszkód między pilotem a odbiornikiem sygnału.
Informacje o producencie
Della
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź zasilanie, bezpieczniki, czy nie jest aktywny timer lub czy nie zadziałała funkcja samoochrony (odczekaj 3 minuty).
Nieprzyjemny zapach
Wyczyść filtry powietrza.
Niewystarczający przepływ powietrza
Sprawdź, czy wloty/wyloty nie są zablokowane, wyczyść filtry lub zwiększ prędkość wentylatora.
Pilot nie reaguje
Wymień baterie, sprawdź odległość od jednostki i usuń przeszkody przed odbiornikiem sygnału.
Przed użyciem
- Upewnij się, że urządzenie jest zainstalowane na stabilnym podłożu.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że wloty i wyloty powietrza nie są zasłonięte.
- Sprawdź, czy przewody elektryczne są poprawnie podłączone i uziemione.
- Upewnij się, że wąż odpływowy skroplin jest skierowany w dół i nie jest zagięty.
Ilustracje i schematy

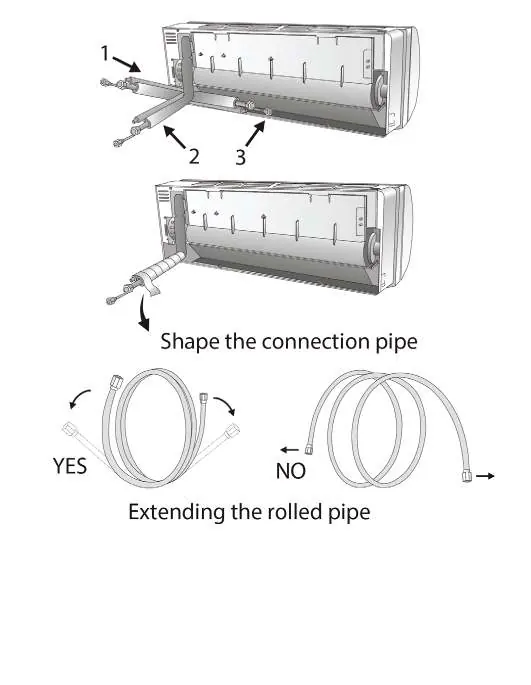

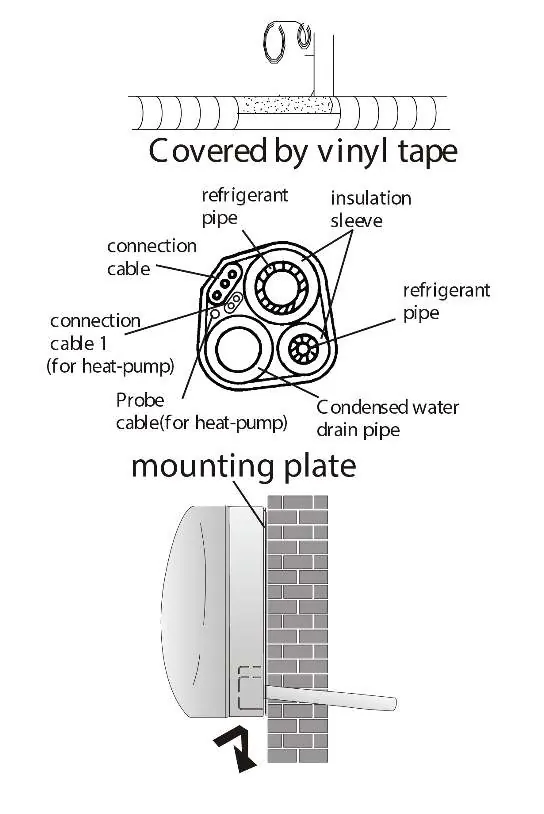

- Schemat instalacji rur: Wymaga zachowania spadku w stronę zewnętrzną dla poprawnego odpływu skroplin.
- Podłączenie elektryczne: Wymaga zdjęcia pokrywy terminala i podłączenia przewodów zgodnie ze schematem na obudowie.

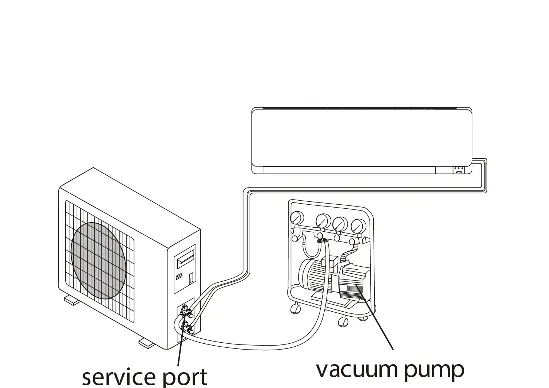

- Procedura odpowietrzania: Wymaga użycia pompy próżniowej przez 10-15 minut do osiągnięcia 10mm Hg.
Zgodność modelu
- Modele T1 są przeznaczone do klimatu umiarkowanego.
- Modele T3 są przeznaczone do klimatu tropikalnego.
- Niektóre funkcje (np. jonizator) są dostępne tylko w wybranych modelach.
