Instrukcja montażu lodówki Dometic 10-SERIE
Szybki przewodnik instalacji lodówek absorpcyjnych Dometic serii 10. Zawiera wytyczne dotyczące montażu, uszczelniania, wentylacji oraz podłączenia gazowego i elektrycznego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące profesjonalnego montażu lodówek absorpcyjnych Dometic serii 10 (RMD10.5, RMD10.5S, RMD10.5T, RMD10.5X, RMD10.5XS, RMD10.5XT). Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Kluczowe jest zapewnienie odpowiedniej wentylacji, szczelności montażu oraz poprawne podłączenie zasilania gazowego i elektrycznego.
Opis urządzenia i przygotowanie
Lodówka musi być zainstalowana w niszy, która zapewnia stabilność podczas ruchu pojazdu. Urządzenie nie może być instalowane w tylnej części kamperów z drzwiami skierowanymi w stronę kierunku jazdy. Należy zapewnić wypoziomowanie pojazdu (maksymalne nachylenie 3°), aby umożliwić prawidłową cyrkulację czynnika chłodniczego.
Montaż i wentylacja
Wymagana jest instalacja otworów wentylacyjnych w ścianie zewnętrznej (249 x 490 mm). Odległość między otworem wlotowym a wylotowym musi wynosić co najmniej 1250 mm. Jeśli nie można zachować tej odległości, należy zastosować wentylator dachowy. Lodówka musi być zamontowana w sposób zapewniający szczelność (træktæt), aby spaliny nie przedostawały się do wnętrza pojazdu. Do uszczelnienia należy użyć dedykowanych listew i uszczelek (dostępnych jako akcesoria).
Podłączenie gazowe
Podłączenie do instalacji gazowej musi być wykonane przez specjalistę. Należy stosować wyłącznie sztywne połączenia metalowe (nie używać węży). Wymagane jest użycie klucza kontrującego (17 mm) przy dokręcaniu złącza. Po montażu konieczne jest przeprowadzenie testu szczelności i testu płomienia przez autoryzowanego specjalistę.
Podłączenie elektryczne
Instalacja elektryczna musi być wykonana przez specjalistę. Lodówka wymaga zasilania 12V DC oraz 230V AC. Należy zapewnić odpowiednie przekroje przewodów (min. 6 mm² dla elementu grzejnego). Elektronika wykorzystuje sygnał D+ z alternatora do wykrywania pracy silnika. Zasilanie 12V musi być zabezpieczone bezpiecznikami (20A dla grzałki, 2A dla elektroniki).
Konserwacja i kondensat
Należy zapewnić odprowadzenie kondensatu z wnętrza lodówki na zewnątrz pojazdu za pomocą wężyka, dbając o stały spadek w celu grawitacyjnego odpływu wody.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Zapach amoniaku wewnątrz lub w pobliżu lodówki
Natychmiast wyłącz urządzenie, unikaj źródeł ognia i dokładnie przewietrz pomieszczenie – oznacza to uszkodzenie układu chłodniczego.
Spadek wydajności chłodzenia
Sprawdź, czy otwory wentylacyjne nie są zasłonięte, czy zachowano odpowiednie odległości od ścian oraz czy lodówka jest poprawnie uszczelniona.
Błąd w działaniu elektroniki
Upewnij się, że przewody zasilające nie są połączone w sposób powodujący zakłócenia elektryczne i że bezpieczniki (2A i 20A) są sprawne.
Przed użyciem
- Sprawdź, czy pojazd jest wypoziomowany (nachylenie max 3°).
- Upewnij się, że wszystkie otwory wentylacyjne są drożne.
- Zweryfikuj, czy instalacja gazowa została sprawdzona pod kątem szczelności przez specjalistę.
- Sprawdź, czy przewody elektryczne mają odpowiedni przekrój i są zabezpieczone bezpiecznikami.
- Upewnij się, że wąż kondensatu jest drożny i ma odpowiedni spadek.
Parametry w praktyce
- Spadek napięcia < 0,8 V
- Maksymalny dopuszczalny spadek napięcia między źródłem zasilania a zaciskami lodówki dla zapewnienia optymalnej pracy.
- Przekrój przewodu 6 mm²
- Minimalny przekrój przewodu zasilającego dla elementu grzejnego 12V, aby uniknąć przegrzewania i spadków napięcia.
Ilustracje i schematy
- Schemat 1: Wymagany odstęp 5 mm od podłogi dla poprawnego otwierania drzwi.
- Schemat 4-7: Prawidłowe rozmieszczenie otworów wentylacyjnych i wentylatora dachowego.

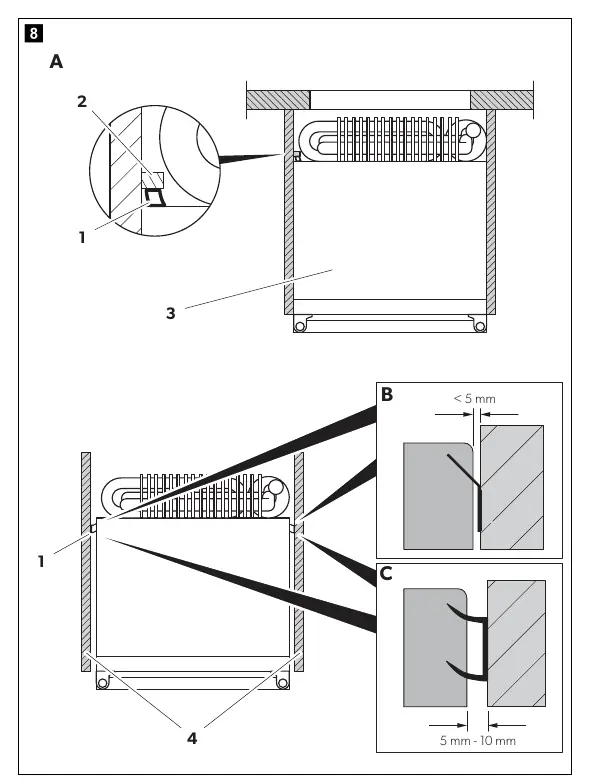

- Schemat 8: Metody uszczelniania lodówki w niszy (A, B, C).

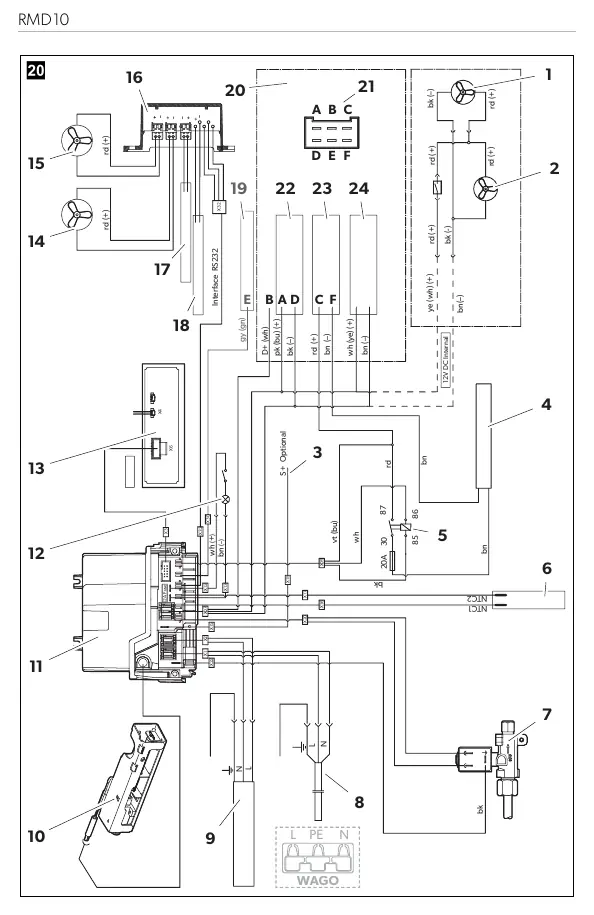

- Schemat 20: Schemat elektryczny połączeń (zasilanie, wentylatory, sygnał D+, S+).
Zgodność modelu
- Lodówka przeznaczona wyłącznie do montażu w przyczepach kempingowych i kamperach.
- Wymagane stosowanie oryginalnych kratek wentylacyjnych Dometic.
- Obsługuje komunikację CI-bus dla centralnych wyświetlaczy pojazdu.
