Instrukcja montażu lodówki kompresorowej Dometic 10-SERIE
Szybki przewodnik po instalacji i montażu lodówek kompresorowych z serii Dometic 10. Zawiera wytyczne dotyczące wyboru miejsca, podłączenia zasilania, odprowadzania skroplin oraz dane techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące profesjonalnego montażu lodówek kompresorowych z serii Dometic 10. Instalacja musi być przeprowadzona przez wykwalifikowanego technika posiadającego odpowiednie uprawnienia. Lodówka jest przeznaczona do zabudowy w kamperach i przyczepach kempingowych.
Bezpieczeństwo
- Urządzenie zawiera łatwopalny czynnik chłodniczy. W razie uszkodzenia obiegu chłodzenia należy przewietrzyć pomieszczenie i unikać źródeł zapłonu.
- Montaż i demontaż mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Nie umieszczać rozgałęziaczy ani zasilaczy za lodówką.
- Urządzenie musi być zamocowane w sposób zapewniający stabilność podczas jazdy.
Montaż
Lodówka musi być zainstalowana w niszy, zapewniając łatwy dostęp serwisowy. Należy unikać montażu w miejscach, gdzie otwory wentylacyjne mogłyby zostać zasłonięte przez elementy pojazdu (np. otwarte drzwi, bagażniki rowerowe). W przypadku zastępowania lodówki absorpcyjnej, zewnętrzne kratki wentylacyjne muszą być całkowicie zamknięte.
Przygotowanie i mocowanie
- Upewnij się, że pojazd stoi na płaskim podłożu.
- Zapewnij minimalny odstęp 5 mm od podłogi, aby nie blokować ruchu drzwi.
- Lodówka musi przylegać do przedniej krawędzi wnęki.
- Przykręć lodówkę przez przewidziane do tego tuleje w ścianach bocznych.
Podłączenie zasilania
- Użyj jak najkrótszego kabla, aby uniknąć spadków napięcia.
- Podłącz czerwony przewód (+) do zasilania 12 V i zabezpiecz go bezpiecznikiem 10 A.
- Podłącz czarny przewód (-) do ujemnego bieguna zasilania.
Odpływ skroplin
Kondensat musi być odprowadzany na zewnątrz pojazdu przez otwór w podłodze lub bezpośrednio do adaptera na kratce wentylacyjnej.
Dane techniczne
Urządzenia z serii 10 pracują przy zasilaniu 12 V. W zależności od modelu, wykorzystują czynnik chłodniczy R134a lub R600a. Szczegółowe wymiary dla poszczególnych modeli (RC10.4, RCD10.5, RCL10.4, RCS10.5) znajdują się w tabelach w pełnej dokumentacji.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Spadek wydajności chłodzenia
Sprawdź, czy otwory wentylacyjne nie są zasłonięte przez elementy pojazdu lub akcesoria.
Kompresor nie uruchamia się przy niskich temperaturach
Upewnij się, że zewnętrzne kratki wentylacyjne są całkowicie zamknięte (szczególnie przy wymianie z modelu absorpcyjnego).
Spadki napięcia
Upewnij się, że kabel zasilający jest jak najkrótszy i nie posiada zbędnych połączeń, wtyków czy rozgałęziaczy.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że polaryzacja zasilania 12 V jest poprawna.
- Zabezpiecz czerwony przewód dodatni bezpiecznikiem 10 A.
- Sprawdź, czy lodówka jest stabilnie zamocowana we wnęce.
- Upewnij się, że wąż odpływu skroplin jest drożny i posiada spadek.
Parametry w praktyce
- Czynnik chłodniczy
- R134a lub R600a (sprawdź tabliczkę znamionową konkretnego urządzenia).
Ilustracje i schematy
- Rysunek 1: Wymiary montażowe wnęki (A, B, C, H, W, D).
- Rysunek 2: Wymagany odstęp od podłogi (5 mm) dla swobodnego otwierania drzwi.

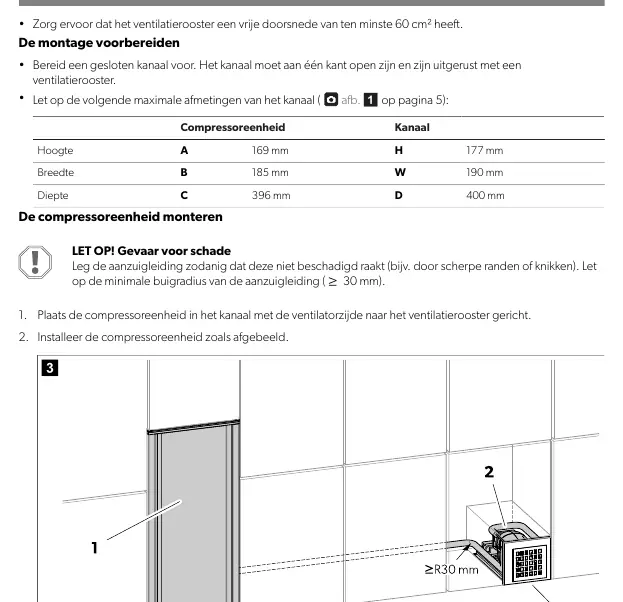

- Rysunek 3: Montaż jednostki kompresora w kanale (dla modelu RC 10.4M.90).
- Rysunek 4: Podłączenie węża odpływu skroplin do kratki wentylacyjnej.
- Rysunek 5: Mocowanie lodówki wewnątrz wnęki za pomocą śrub i tulei.
Zgodność modelu
- Modele RC10.4 mogą być montowane drzwiami w kierunku jazdy tylko za fotelem kierowcy lub pasażera.
- Lodówka nie jest przeznaczona do przechowywania leków ani substancji żrących.
