Instrukcja obsługi szlifierki oscylacyjnej Draper 92627

Szybki przewodnik po instrukcji obsługi szlifierki oscylacyjnej Draper 92627. Dowiedz się, jak bezpiecznie używać urządzenia, wymieniać arkusze ścierne, podłączać odciąg pyłu i dbać o konserwację narzędzia.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Szlifierka Draper 92627 to narzędzie do lekkich prac wykończeniowych w drewnie. Wymaga zasilania 230V. Obsługa polega na włączeniu przełącznika I/O i prowadzeniu urządzenia płasko po materiale. str. 2, 5

Najważniejsze czynności

  • Włączanie urządzenia str. 5
  • Wymiana arkusza ściernego str. 6

Pierwsze uruchomienie

  • Przygotowanie do pracy str. 5, 6
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Przeciążenie silnika

Zmniejsz nacisk na narzędzie podczas szlifowania.

str. 5

Konserwacja i reset

  • Czyszczenie str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 230V Napięcie zasilania str. 2
Moc 125W Pobór mocy str. 2
Prędkość 13500 obr/min Prędkość oscylacji bez obciążenia str. 2
Waga 1.0 kg Waga urządzenia str. 2

Gdzie szukać w PDF

  • Identyfikacja części str. 5
  • Obsługa i wymiana arkuszy str. 5, 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (4) Pokaż mniej
Schemat budowy szlifierki (Fig. A) Strona 5 Włącznik urządzenia (Fig. 1) Strona 5 Podłączenie odciągu pyłu (Fig. 3) Strona 6 Instalacja arkusza ściernego (Fig. 2) Strona 6

Najważniejsze informacje z instrukcji

Szlifierka oscylacyjna Draper 92627 jest przeznaczona do lekkich i średnich prac wykończeniowych w drewnie oraz podobnych materiałach. Urządzenie jest zasilane sieciowo (230V) i wymaga przestrzegania zasad bezpieczeństwa dotyczących elektronarzędzi, w tym stosowania środków ochrony osobistej (okulary, maska przeciwpyłowa).

Opis urządzenia

Główne elementy szlifierki to:

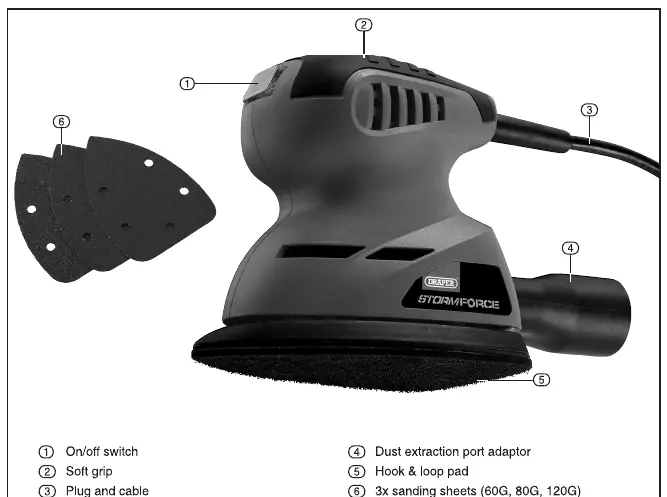

Schemat budowy szlifierki (Fig. A)
Schemat budowy szlifierki (Fig. A)
  • Włącznik (I/O)
  • Uchwyt (Soft grip)
  • Kabel zasilający
  • Port odciągu pyłu
  • Stopa szlifierska z mocowaniem na rzep

Pierwsze uruchomienie i obsługa

Przed rozpoczęciem pracy upewnij się, że szlifierka jest uniesiona nad obrabianym materiałem. Aby włączyć urządzenie, ustaw przełącznik w pozycji "I". Aby zatrzymać, ustaw w pozycji "O". Podczas pracy należy wywierać równomierny nacisk na obrabiany materiał, pozwalając stopie szlifierskiej pracować płasko. Nadmierny nacisk może przeciążyć silnik i uszkodzić stopę.

Włącznik urządzenia (Fig. 1)
Włącznik urządzenia (Fig. 1)

Wymiana arkuszy ściernych

Arkusze ścierne są mocowane do stopy za pomocą rzepu. Aby wymienić arkusz, po prostu dociśnij nowy arkusz do stopy, upewniając się, że otwory w papierze pokrywają się z otworami w stopie szlifierskiej, co jest kluczowe dla skutecznego odsysania pyłu.

Instalacja arkusza ściernego (Fig. 2)
Instalacja arkusza ściernego (Fig. 2)

Odpylanie

Urządzenie posiada port odciągu pyłu. Zaleca się podłączenie odpowiedniego urządzenia odsysającego do portu, aby zminimalizować ilość pyłu w powietrzu, co jest istotne dla zdrowia użytkownika.

Podłączenie odciągu pyłu (Fig. 3)
Podłączenie odciągu pyłu (Fig. 3)

Konserwacja

Regularna kontrola i czyszczenie urządzenia zapewniają jego długą żywotność. Należy regularnie czyścić otwory wentylacyjne, aby zapobiec przegrzaniu silnika. Nie używaj rozpuszczalników do czyszczenia obudowy. Przechowuj narzędzie w bezpiecznym i suchym miejscu.

Bezpieczeństwo

Zawsze odłączaj wtyczkę z gniazdka przed przystąpieniem do wymiany arkuszy, czyszczenia lub konserwacji. Nie używaj urządzenia w obecności łatwopalnych cieczy lub gazów. Unikaj pracy w deszczu lub wilgotnych warunkach.

Informacje o producencie

Draper Tools

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Szlifierka traci moc lub silnik się przegrzewa

Zmniejsz nacisk wywierany na narzędzie. Nadmierny nacisk przeciąża silnik.

Duża ilość pyłu podczas pracy

Upewnij się, że otwory w arkuszu ściernym pokrywają się z otworami w stopie szlifierskiej. Podłącz odkurzacz do portu odciągu pyłu.

Przed użyciem

  • Sprawdź, czy kabel zasilający nie jest uszkodzony.
  • Upewnij się, że włącznik jest w pozycji 'O' przed podłączeniem do prądu.
  • Załóż okulary ochronne i maskę przeciwpyłową.
  • Sprawdź, czy arkusz ścierny jest poprawnie zamocowany na rzepie.
  • Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.
Pokaż więcej Pokaż mniej

Ilustracje i schematy

  • 1: Włącznik zasilania
  • 4: Port odciągu pyłu
  • 5: Stopa szlifierska (rzep)
  • 6: Arkusze ścierne

Zgodność modelu

  • Przeznaczona wyłącznie do lekkich i średnich prac w drewnie.
  • Wymaga arkuszy ściernych z otworami do odsysania pyłu.

Pytania do tej instrukcji

Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.

Zadaj pytanie Ukryj szczegóły

Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.

Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
