Instrukcja obsługi myjki ciśnieniowej Draper 98676 / 98677
Kompletny przewodnik obsługi myjek ciśnieniowych Draper 98676 i 98677. Zawiera instrukcje montażu, specyfikację techniczną, zasady bezpieczeństwa, procedury uruchamiania oraz wskazówki dotyczące konserwacji i rozwiązywania problemów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić myjkę, podłącz dopływ wody, podłącz urządzenie do prądu, naciśnij spust pistoletu w celu odpowietrzenia systemu, a następnie włącz przełącznik zasilania. str. 17
Najważniejsze czynności
- Odpowietrzanie systemu str. 18
- Montaż lancy str. 12
Pierwsze uruchomienie
- Przygotowanie do pracy str. 17
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Silnik pulsuje
Powietrze w systemie. Wykonaj procedurę odpowietrzania.
str. 18Konserwacja i reset
- Czyszczenie dyszy str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc (98676) | 1600W | Pobór mocy znamionowej | str. 5 |
| Moc (98677) | 2200W | Pobór mocy znamionowej | str. 5 |
| Ciśnienie robocze (98676) | 90 bar | Ciśnienie robocze pompy | str. 5 |
| Ciśnienie robocze (98677) | 110 bar | Ciśnienie robocze pompy | str. 5 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy myjek ciśnieniowych Draper o numerach katalogowych 98676 oraz 98677. Urządzenia te są przeznaczone do użytku domowego, np. do mycia pojazdów, podjazdów czy mebli ogrodowych. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi ochrony przed porażeniem prądem i niewłaściwym użyciem strumienia wody.

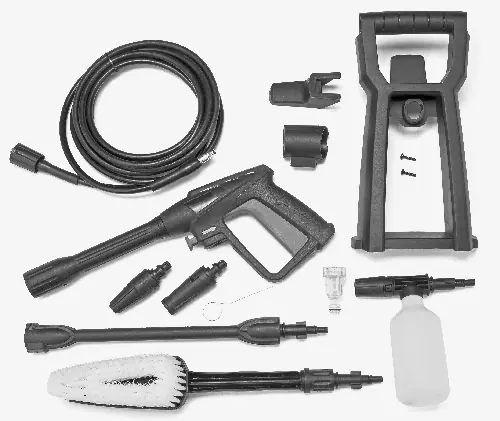

Opis urządzenia i elementy zestawu
Myjka składa się z jednostki głównej, lancy, węża wysokociśnieniowego oraz akcesoriów. W zestawie znajdują się:
- Lanca i uchwyt lancy
- Wąż wysokociśnieniowy
- Dysza natryskowa i dysza turbo
- Szczotka stała
- Pojemnik na detergent (zintegrowany w modelu 98677)
- Igła do czyszczenia dyszy
Montaż urządzenia
Montaż należy przeprowadzić zgodnie z poniższymi krokami:
- Uchwyt transportowy: Nasuń uchwyt na punkty montażowe i zabezpiecz dwiema śrubami.
- Uchwyty akcesoriów: Zamocuj uchwyt lancy i hak na kabel.
- Lanca: Połącz lancę z pistoletem, wsuwając ją i przekręcając o 45 stopni w lewo.
- Wąż: Podłącz wąż wysokociśnieniowy do pistoletu (zatrzask) oraz do wylotu myjki (wkręcany).
- Woda: Przykręć adapter wlotu wody i podłącz wąż ogrodowy.
Obsługa i uruchamianie
Przed uruchomieniem upewnij się, że urządzenie jest w pozycji pionowej. Procedura startowa:
- Upewnij się, że przełącznik jest w pozycji OFF (O).
- Podłącz zasilanie elektryczne.
- Podłącz i odkręć dopływ wody.
- Naciśnij spust pistoletu, aby odpowietrzyć system (wypuścić powietrze).
- Trzymając wciśnięty spust, ustaw przełącznik w pozycji ON (I).
Urządzenie wyposażone jest w system Total Stop, który zatrzymuje silnik po zwolnieniu spustu pistoletu.
Konserwacja i rozwiązywanie problemów
Jeśli silnik pulsuje, prawdopodobnie w systemie znajduje się powietrze – należy wykonać procedurę odpowietrzania (uruchomienie bez węża wysokociśnieniowego na 20-30 sekund). Jeśli dysza jest zatkana, użyj dołączonej igły do czyszczenia. Pamiętaj, aby po zakończeniu pracy odłączyć zasilanie, zakręcić wodę i zwolnić ciśnienie w wężu.
Dane techniczne
Urządzenia wymagają zasilania 230V~50Hz. Maksymalna temperatura wody zasilającej wynosi 50°C. Model 98676 oferuje ciśnienie robocze 90 bar (max 135 bar) i przepływ 7.1 L/min. Model 98677 oferuje ciśnienie robocze 110 bar (max 165 bar) i przepływ 8.2 L/min.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Silnik pulsuje
Powietrze w systemie. Wykonaj procedurę odpowietrzania (uruchomienie bez węża wysokociśnieniowego na 20-30 sekund).
Pompa nie uruchamia się
Spalony bezpiecznik wtyczki lub uszkodzony kabel. Wymień bezpiecznik lub zleć naprawę autoryzowanemu serwisowi.
Zły wzór natrysku
Zablokowana dysza. Użyj igły do czyszczenia (20) do usunięcia zanieczyszczeń.
Słabe ciśnienie
Wycieki wody. Sprawdź i dokręć wszystkie połączenia.
Przed użyciem
- Sprawdź, czy zasilanie jest zgodne z tabliczką znamionową.
- Upewnij się, że wąż wysokociśnieniowy jest całkowicie rozwinięty.
- Sprawdź, czy dopływ wody ma ciśnienie 1.5-6 bar i wydajność min. 7 l/min.
- Upewnij się, że przełącznik jest w pozycji OFF przed podłączeniem do prądu.
- Sprawdź, czy dysza nie jest zablokowana.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Ciśnienie robocze
- Ciśnienie, z jakim urządzenie pracuje podczas normalnego użytkowania.
- Maks. ciśnienie pompy
- Maksymalne ciśnienie, jakie może wytworzyć pompa.
Ilustracje i schematy
- Rysunki montażowe pokazują sposób mocowania uchwytu, lancy i węża.
- Schemat identyfikacji części pomaga w rozpoznaniu elementów sterujących i przyłączy.
Zgodność modelu
- Używaj tylko zalecanych akcesoriów i węży.
- Stosuj wyłącznie neutralne szampony biodegradowalne.
- Nie używaj przedłużaczy, chyba że są odpowiednio dobrane do poboru prądu urządzenia.
