Instrukcja obsługi wiertarki kolumnowej Draper 95314 / 95092
Szybki przewodnik po montażu, obsłudze i konserwacji wiertarki kolumnowej Draper 95314 / 95092. Dowiedz się, jak ustawić prędkość obrotową, zamontować wiertło i bezpiecznie korzystać z urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka kolumnowa Draper 95314/95092 posiada 16 prędkości obrotowych (120-3000 min-1). Zmiana prędkości odbywa się poprzez ręczne przełożenie pasków napędowych na kołach pasowych wewnątrz obudowy głowicy. str. 15
Najważniejsze czynności
- Montaż wiertła str. 16
- Regulacja prędkości str. 15
- Ustawienie głębokości wiercenia str. 18
Pierwsze uruchomienie
- Przed pierwszym użyciem należy zmontować wiertarkę (baza, kolumna, stół, głowica, uchwyt), przykręcić ją do stabilnego podłoża i sprawdzić naciąg pasków. str. 12, 14
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Maszyna nie startuje
Sprawdź bezpiecznik lub wyłącznik nadprądowy.
str. 19Konserwacja i reset
- Regularnie smaruj wrzeciono smarem średniej gęstości i czyść otwory wentylacyjne silnika. str. 20
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230V | Zasilanie sieciowe | str. 5 |
| Moc | 650W | Pobór mocy | str. 5 |
| Prędkość obrotowa | 120-3000 min-1 | Zakres prędkości | str. 5 |
| Uchwyt | 3-16mm | Pojemność uchwytu | str. 5 |
Gdzie szukać w PDF
- Ustawienia str. 15, 16, 17, 18
- Konserwacja str. 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarka kolumnowa Draper 95314 (wersja stołowa) oraz 95092 (wersja podłogowa) to narzędzia przeznaczone do wiercenia w drewnie, plastiku, ceramice i metalach. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest stabilnie zamocowane do podłoża, a wszystkie osłony są na swoim miejscu. Kluczowe jest przestrzeganie zasad bezpieczeństwa, w tym stosowanie ochrony oczu i słuchu oraz unikanie noszenia rękawic podczas pracy.
Montaż wiertarki

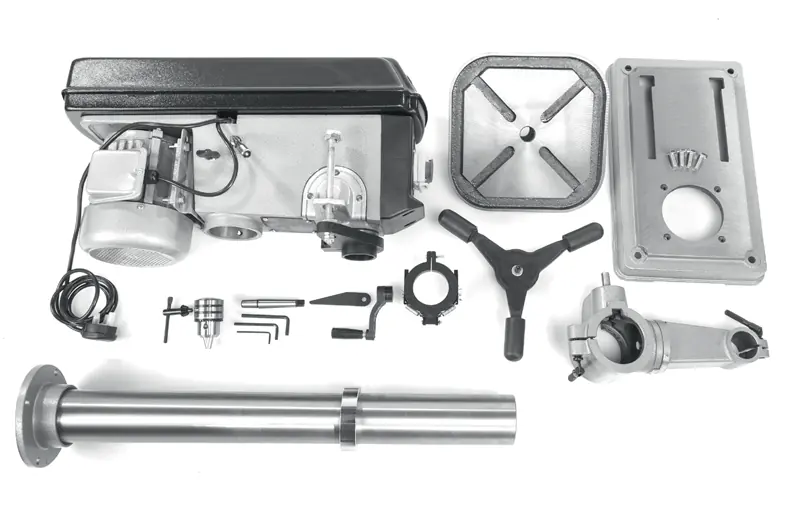

Urządzenie wymaga końcowego montażu po rozpakowaniu:
- Baza i kolumna: Przykręć kolumnę do bazy za pomocą czterech śrub 16mm. Nie dokręcaj zbyt mocno, aby nie pęknąć odlewu.
- Stół: Zamontuj wspornik stołu na kolumnie, używając zębatki i korby.
- Głowica: Osadź głowicę na szczycie kolumny i zabezpiecz śrubami dociskowymi.
- Uchwyt i osłona: Zamontuj uchwyt wiertarski na wrzecionie (wymaga dopasowania stożka) oraz zainstaluj osłonę uchwytu.
Obsługa i ustawienia
Wiertarka posiada 16 prędkości obrotowych. Aby zmienić prędkość:
- Odłącz urządzenie od zasilania.
- Odkręć śrubę pokrywy kół pasowych.
- Poluzuj pokrętła blokujące i zwolnij naciąg paska za pomocą dźwigni napinacza.
- Przełóż paski na odpowiednie sekcje kół pasowych zgodnie z tabelą prędkości na obudowie.
- Naciągnij paski i dokręć pokrętła blokujące.

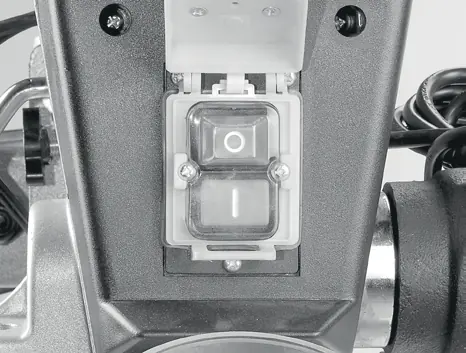

Włączanie urządzenia odbywa się za pomocą przycisku 'I', a wyłączanie przyciskiem 'O' (zintegrowanym z czerwoną osłoną awaryjną).
Konserwacja
Regularna konserwacja zapewnia długą żywotność narzędzia:
- Utrzymuj otwory wentylacyjne silnika w czystości, odkurzając je po użyciu.
- Regularnie smaruj wrzeciono smarem średniej gęstości.
- Pokrywaj ruchome części i powierzchnie obrabiane cienką warstwą środka smarnego lub antykorozyjnego.
- W przypadku konieczności wymiany przewodu zasilającego, musi to zrobić autoryzowany serwis.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Maszyna nie uruchamia się
Sprawdź bezpiecznik lub wyłącznik nadprądowy. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem.
Głośna praca
Sprawdź naciąg paska, nasmaruj wrzeciono smarem lub dokręć śruby mocujące koła pasowe.
Wiertło przypala materiał lub dymi
Zmień prędkość obrotową na niższą, usuń wióry z otworu, naostrz lub wymień wiertło, zwiększ posuw lub zastosuj chłodziwo.
Bicie wiertła
Użyj prostego wiertła, sprawdź stan łożysk wrzeciona, upewnij się, że wiertło jest zamontowane centralnie i uchwyt jest poprawnie osadzony.
Przed użyciem
- Sprawdź, czy wszystkie osłony są na miejscu i działają poprawnie.
- Upewnij się, że wiertło jest poprawnie zamontowane i klucz uchwytu został wyjęty.
- Sprawdź, czy obrabiany przedmiot jest bezpiecznie zamocowany w imadle lub zaciskach.
- Upewnij się, że wszystkie uchwyty blokujące (stół, głowica) są dokręcone.
- Załóż odpowiednie środki ochrony osobistej (okulary ochronne, ochrona słuchu).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Prędkość obrotowa
- 16 ustawień w zakresie 120-3000 min-1, regulowane poprzez zmianę położenia pasków na kołach pasowych.
- Uchwyt wiertarski
- Zakres mocowania wierteł od 3 do 16 mm.
- Stożek wrzeciona
- Standard MT2 (Morse Taper 2).
Ilustracje i schematy

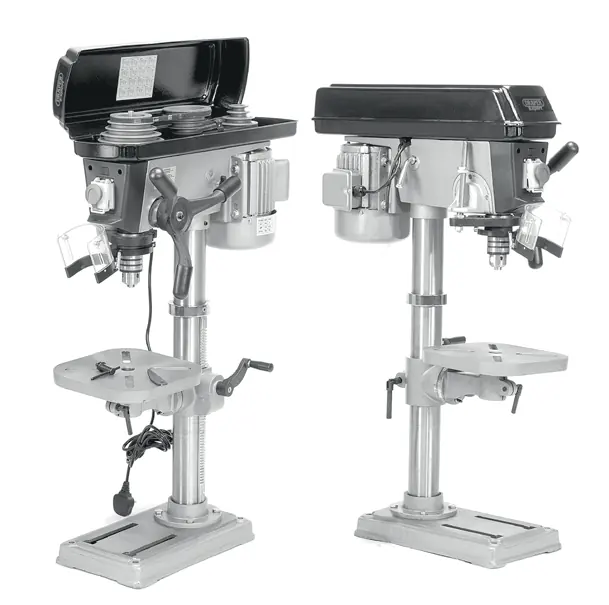

- Rysunek 10 przedstawia identyfikację wszystkich głównych części wiertarki.
- Rysunki 12-14 ilustrują proces zmiany prędkości obrotowej poprzez zmianę położenia pasków napędowych.
- Rysunek 15 pokazuje prawidłowy sposób montażu wiertła w uchwycie.
- Rysunek 19 pokazuje ustawienie ogranicznika głębokości wiercenia.
Zgodność modelu
- Wiertarka przeznaczona do wiercenia w drewnie, plastiku, ceramice i metalach.
- Wymaga bezpiecznego przykręcenia do podłoża (stołu warsztatowego lub podłogi) w celu zapewnienia stabilności.
