Instrukcja obsługi odkurzacza warsztatowego Draper 90107 15L

Kompletny przewodnik użytkownika dla odkurzacza warsztatowego Draper 90107 15L. Dowiedz się, jak bezpiecznie montować, obsługiwać, czyścić i konserwować urządzenie do pracy na mokro i sucho.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Odkurzacz Draper 90107 to urządzenie 15L do pracy na mokro i sucho. Wymaga odpowiedniego filtra w zależności od trybu pracy: materiałowy/papierowy do sucha, piankowy do mokra. str. 4, 10, 11

Najważniejsze czynności

  • Montaż kółek str. 9
  • Wybór filtra str. 10, 11

Pierwsze uruchomienie

  • Montaż kółek i przygotowanie filtra str. 9, 10
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Vacuum not operating

Check power supply, switch position, and if tank is full.

str. 13
Reduced efficiency and motor noisy

Empty tank, clean/replace foam filter, check for blockages.

str. 13

Konserwacja i reset

  • Opróżnianie zbiornika i czyszczenie filtrów str. 11, 13

Dane techniczne

Parametr Wartość Znaczenie Strony
Rated Voltage 230V/50Hz Napięcie zasilania str. 4
Rated Input 1250W Moc wejściowa str. 4
Tank Capacity 15L Pojemność zbiornika str. 4
Liquid Volume 8L Maksymalna pojemność cieczy str. 4
Protection Rating IPX4 Stopień ochrony str. 4

Gdzie szukać w PDF

  • Montaż kółek str. 9
  • Obsługa (sucho/mokro) str. 11
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (5) Pokaż mniej
Schemat budowy odkurzacza Strona 7 Zawartość zestawu Strona 8 Montaż kółek Strona 9 Podłączenie węża Strona 10 Instalacja filtrów Strona 11

Najważniejsze informacje

Odkurzacz Draper 90107 to urządzenie o pojemności 15 litrów, przeznaczone do pracy na mokro i sucho w warsztacie, garażu lub podczas prac domowych typu DIY. Przed użyciem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa. Urządzenie posiada klasę ochrony IPX4 i jest podwójnie izolowane (Klasa II).

Opis urządzenia

Główne elementy odkurzacza obejmują:

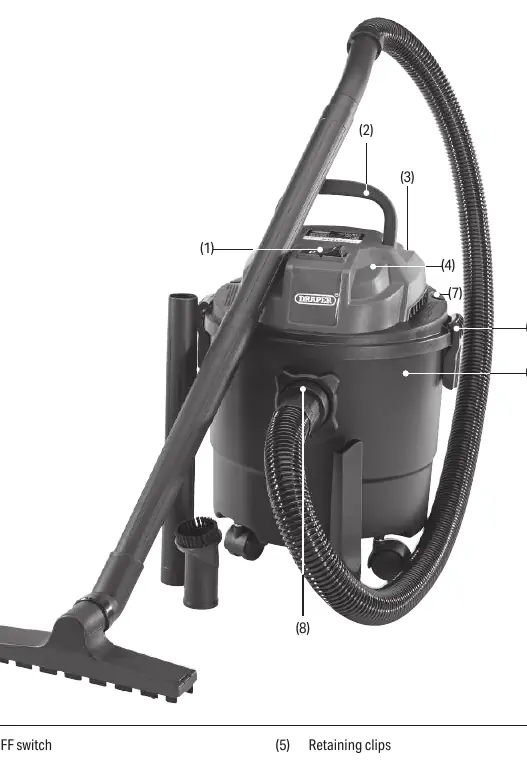

Schemat budowy odkurzacza
Schemat budowy odkurzacza

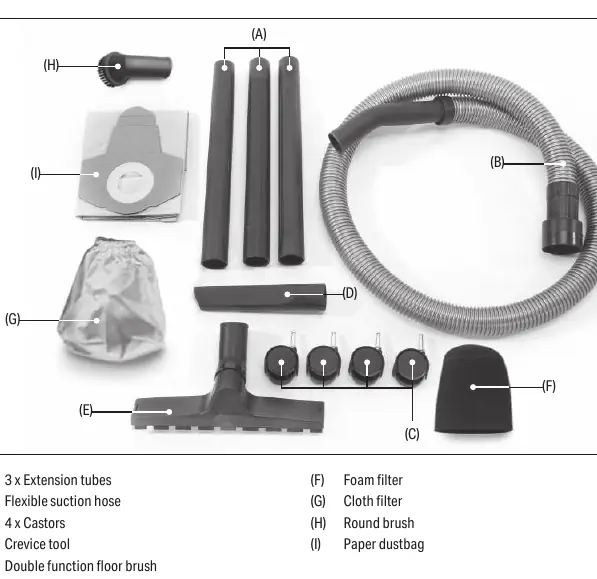

Zawartość zestawu
Zawartość zestawu
  • Włącznik ON/OFF
  • Uchwyt do przenoszenia
  • Port dmuchawy (z tyłu)
  • Obudowę silnika/pompy
  • Klipsy mocujące zbiornik
  • Zbiornik 15L
  • Uchwyty na akcesoria
  • Port ssący

Montaż i przygotowanie

Przed przystąpieniem do montażu upewnij się, że urządzenie jest odłączone od zasilania.

Montaż kółek
Montaż kółek
Podłączenie węża
Podłączenie węża

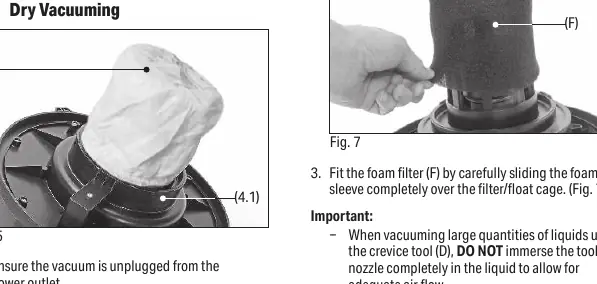

Instalacja filtrów
Instalacja filtrów
  • Montaż kółek: Wciśnij cztery kółka w otwory w podstawie zbiornika.
  • Przygotowanie do pracy: Zdejmij obudowę silnika, odpinając klipsy. Wyjmij akcesoria ze środka.
  • Wybór filtra:Do pracy na sucho: Użyj filtra materiałowego (G). Opcjonalnie można założyć papierowy worek na kurz (I) dla lepszej filtracji.Do pracy na mokro: Użyj filtra piankowego (F). Nigdy nie używaj filtra materiałowego ani papierowego worka do odkurzania cieczy.
  • Podłączenie węża: Wsuń wąż do portu ssącego (8), dopasuj wycięcie do strzałki i przekręć w lewo, aby zablokować.

Obsługa

  • Odkurzanie na sucho: Upewnij się, że założony jest filtr materiałowy (i opcjonalnie worek).
  • Odkurzanie na mokro: Upewnij się, że założony jest filtr piankowy. Gdy poziom cieczy osiągnie maksimum, zawór pływakowy (4.2) spowoduje głośniejszą pracę silnika – należy wtedy natychmiast opróżnić zbiornik.
  • Funkcja dmuchawy: Podłącz wąż do portu dmuchawy (3) z tyłu urządzenia.

Konserwacja

  • Zawsze odłączaj urządzenie od prądu przed czyszczeniem.
  • Po pracy na mokro opróżnij zbiornik, umyj go i wysusz.
  • Filtry (materiałowy i piankowy) można myć w wodzie z łagodnym mydłem. Przed ponownym montażem muszą być całkowicie suche.
  • Nie używaj rozpuszczalników ani środków ściernych do czyszczenia obudowy.

Dane techniczne

  • Napięcie: 230V/50Hz
  • Moc: 1250W
  • Ciśnienie ssania: 15kPa (150mbar)
  • Przepływ powietrza: 25L/sek
  • Pojemność zbiornika: 15L
  • Pojemność cieczy: 8L
  • Poziom hałasu: 86dB(A)
  • Klasa ochrony: IPX4
  • Waga netto: 4.8kg

Oficjalne zasoby z instrukcji

Oficjalny zasób filtracji.Do

Informacje o producencie

Draper Tools

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Odkurzacz nie działa

Sprawdź zasilanie, upewnij się, że włącznik jest w pozycji 'I', opróżnij zbiornik.

Kurz wydostaje się z obudowy

Sprawdź czy filtr materiałowy jest założony i nieuszkodzony.

Zmniejszona wydajność i głośna praca

Opróżnij zbiornik (płyn osiągnął max), wyczyść/wymień filtr, sprawdź czy wąż nie jest zatkany.

Przed użyciem

  • Sprawdź czy wtyczka i przewód nie są uszkodzone
  • Upewnij się, że odpowiedni filtr jest zamontowany (materiałowy/papierowy do sucha, piankowy do mokra)
  • Opróżnij zbiornik przed użyciem
  • Sprawdź czy wąż jest drożny
  • Upewnij się, że klipsy mocujące są zapięte
Pokaż więcej Pokaż mniej

Ilustracje i schematy

  • (1) Włącznik ON/OFF
  • (3) Port dmuchawy
  • (5) Klipsy mocujące
  • (8) Port ssący

Zgodność modelu

  • Używaj tylko oryginalnych części i akcesoriów Draper.
  • Nie używaj filtra materiałowego do odkurzania cieczy.
  • Nie używaj filtra piankowego do odkurzania na sucho.
