Instrukcja obsługi szlifierki wielofunkcyjnej Draper Storm Force 98521

Kompletny przewodnik po szlifierce wielofunkcyjnej Draper Storm Force 98521. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, wymieniać końcówki, dobierać prędkość obrotową do materiału oraz dbać o konserwację narzędzia.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Szlifierka wielofunkcyjna Draper 98521 to narzędzie o mocy 135W z regulacją prędkości do 35000 obr./min, przeznaczone do wiercenia, szlifowania, polerowania i grawerowania. str. 2

Najważniejsze czynności

  • Włączanie urządzenia str. 6
  • Wymiana akcesoriów str. 6

Pierwsze uruchomienie

  • Sprawdź napięcie zasilania i załóż środki ochrony osobistej przed uruchomieniem. str. 2, 3
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Przegrzewanie silnika

Zmniejsz nacisk na narzędzie i oczyść otwory wentylacyjne.

str. 6, 8

Konserwacja i reset

  • Regularnie czyść otwory wentylacyjne odkurzaczem. str. 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 230V Napięcie zasilania str. 2
Moc 135W Pobór mocy str. 2
Prędkość 35000 obr./min Maksymalna prędkość bez obciążenia str. 2
Tuleja 3.2mm / 2.3mm Rozmiary tulei zaciskowych str. 2

Gdzie szukać w PDF

  • Specyfikacja str. 2
  • Identyfikacja części str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej
Identyfikacja elementów zestawu (Fig. A) Strona 5 Włącznik zasilania (Fig. 1) Strona 6 Regulacja prędkości (Fig. 2) Strona 6 Wymiana końcówek (Fig. 3) Strona 6 Montaż tarczy tnącej (Fig. 4) Strona 7 Montaż bębna szlifierskiego (Fig. 5) Strona 7

Najważniejsze informacje

Szlifierka wielofunkcyjna Draper Storm Force 98521 jest przeznaczona do prac domowych i hobbystycznych, takich jak wiercenie, szlifowanie, polerowanie, grawerowanie, cięcie i usuwanie rdzy. Urządzenie wymaga zasilania 230V. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, używać środków ochrony osobistej (okulary, ochrona słuchu, rękawice) i upewnić się, że akcesoria są sprawne.

Opis urządzenia

Zestaw zawiera szlifierkę oraz liczne akcesoria, w tym tarcze polerskie, bębny szlifierskie, szczotki, kamienie szlifierskie i wiertła. Kluczowe elementy urządzenia to:

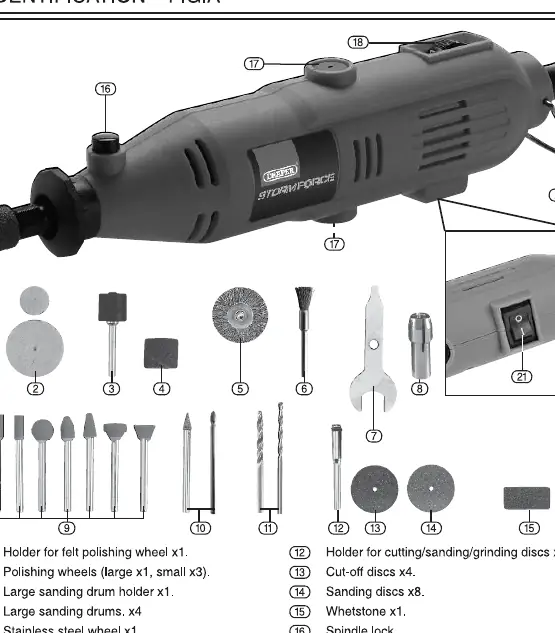

Identyfikacja elementów zestawu (Fig. A)
Identyfikacja elementów zestawu (Fig. A)
  • Włącznik (21): Przełącznik typu I/O.
  • Pokrętło regulacji prędkości (18): Pozwala na płynną zmianę obrotów.
  • Blokada wrzeciona (16): Ułatwia wymianę końcówek.
  • Tuleja zaciskowa (8): Służy do mocowania akcesoriów (w zestawie tuleje 3.2mm i 2.3mm).

Obsługa i regulacja

Aby uruchomić urządzenie, ustaw przełącznik (21) w pozycji 'I'. Prędkość obrotową można dostosować za pomocą pokrętła (18). Podczas pracy należy trzymać narzędzie pewnie, ale bez wywierania nadmiernego nacisku, co mogłoby doprowadzić do przegrzania silnika. W przypadku prac precyzyjnych, trzymaj narzędzie jak długopis.

Włącznik zasilania (Fig. 1)
Włącznik zasilania (Fig. 1)
Regulacja prędkości (Fig. 2)
Regulacja prędkości (Fig. 2)

Wymiana akcesoriów

Przed wymianą końcówek zawsze odłącz urządzenie od zasilania:

Wymiana końcówek (Fig. 3)
Wymiana końcówek (Fig. 3)
Montaż tarczy tnącej (Fig. 4)
Montaż tarczy tnącej (Fig. 4)
Montaż bębna szlifierskiego (Fig. 5)
Montaż bębna szlifierskiego (Fig. 5)
  1. Naciśnij przycisk blokady wrzeciona (16), aby unieruchomić wałek.
  2. Użyj klucza (7), aby poluzować nakrętkę tulei zaciskowej (8.1).
  3. Włóż trzpień akcesorium do tulei.
  4. Dokręć nakrętkę, uważając, aby nie przekręcić gwintu.

Dobór prędkości obrotowej

Dobór odpowiedniej prędkości jest kluczowy dla efektywności pracy i trwałości akcesoriów:

  • Drewno: Szlifowanie (Max), Wiercenie (zależnie od średnicy).
  • Metal: Szlifowanie (1-5), Cięcie (3-6), Szczotkowanie (2).
  • Kamień: Szlifowanie (1-5), Cięcie (6).
  • Plastik: Niskie prędkości (1) zapobiegają topnieniu materiału.

Konserwacja

Regularnie sprawdzaj stan techniczny narzędzia. Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu silnika. W razie potrzeby usuwaj pył za pomocą odkurzacza. Nie używaj rozpuszczalników do czyszczenia obudowy.

Informacje o producencie

Draper Tools

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Silnik przegrzewa się podczas pracy.

Zmniejsz nacisk na narzędzie. Upewnij się, że otwory wentylacyjne nie są zasłonięte.

Akcesorium wibruje lub wypada.

Sprawdź, czy trzpień jest w pełni włożony w tuleję i czy nakrętka jest poprawnie dokręcona.

Przed użyciem

  • Sprawdź, czy napięcie zasilania wynosi 230V.
  • Upewnij się, że akcesoria nie mają pęknięć ani śladów zużycia.
  • Załóż okulary ochronne i ochronniki słuchu.
  • Sprawdź, czy tuleja zaciskowa pasuje do średnicy trzpienia akcesorium.
  • Upewnij się, że włącznik jest w pozycji 'O' przed podłączeniem do prądu.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Prędkość obrotowa
Do 35000 obr./min - maksymalna prędkość bez obciążenia.
Tuleja zaciskowa
3.2mm (zamontowana) oraz 2.3mm w zestawie.

Ilustracje i schematy

  • Fig A: Identyfikacja elementów zestawu i numeracja części.
  • Fig 1: Włącznik zasilania (I/O).
  • Fig 2: Pokrętło regulacji prędkości.
  • Fig 3: Procedura wymiany końcówek z użyciem blokady wrzeciona.
  • Fig 4: Montaż tarczy tnącej.

Zgodność modelu

  • Używaj tylko akcesoriów zalecanych przez producenta.
  • Nie używaj akcesoriów, których dopuszczalna prędkość obrotowa jest niższa niż maksymalna prędkość narzędzia.
