Instrukcja obsługi przetwornicy napięcia Duracell High Power Inverter 1200W / 3000W
Szybki przewodnik po instrukcji obsługi przetwornicy Duracell High Power Inverter 1200W i 3000W. Dowiedz się, jak bezpiecznie podłączyć urządzenie, dobrać przewody, zrozumieć kody błędów i rozwiązywać problemy z zasilaniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przetwornica Duracell High Power Inverter służy do zamiany napięcia stałego (DC) z akumulatora 12V na napięcie zmienne (AC). Przed przystąpieniem do instalacji należy upewnić się, że napięcie akumulatora jest zgodne z wymaganiami urządzenia. Kluczowe jest zastosowanie odpowiedniego bezpiecznika na przewodzie dodatnim oraz zapewnienie właściwej wentylacji urządzenia (minimum 15 cm wolnej przestrzeni wokół).
Opis urządzenia
Urządzenie posiada wbudowane gniazda AC, porty USB, włącznik oraz diody LED sygnalizujące stan pracy (Power/Fault). Model 3000W wyposażony jest dodatkowo w złącze Direct Connect AC Terminal.
Instalacja i podłączenie
Podczas instalacji należy przestrzegać następujących zasad:
- Dobór przewodów: Należy stosować przewody o odpowiednim przekroju (AWG) zgodnie z tabelą w instrukcji, aby spadek napięcia nie przekraczał 2%. Nie używać przewodów cieńszych niż 10AWG.
- Bezpiecznik: Należy zainstalować bezpiecznik (ANL-200 dla 1200W lub ANL-400 dla 3000W) na czerwonym przewodzie dodatnim, jak najbliżej akumulatora.
- Uziemienie: Punkt uziemienia na obudowie przetwornicy musi być podłączony do uziemienia podwozia (w pojeździe) lub do ziemi (w instalacjach stacjonarnych).
- Kolejność podłączenia: Najpierw podłącz przewody do przetwornicy, a następnie do akumulatora.
Obsługa
Aby korzystać z przetwornicy:
- Upewnij się, że wszystkie połączenia są poprawne i zasilanie DC jest dostępne.
- Podłącz urządzenia AC do gniazd przetwornicy.
- Włącz przetwornicę za pomocą przełącznika On/Off.
- Po zakończeniu użytkowania wyłącz przetwornicę, aby uniknąć rozładowania akumulatora.
Bezpieczeństwo i kody błędów
Przetwornica posiada wbudowane zabezpieczenia:
- Niskie napięcie (Under Voltage): Wyłącza urządzenie przy 10.0V, aby chronić akumulator.
- Wysokie napięcie (Over Voltage): Wyłącza urządzenie przy >15V.
- Przeciążenie (Over Load): Wyłącza urządzenie, jeśli pobór mocy przekracza dopuszczalny limit.
- Przegrzanie (Over Temperature): Wyłącza urządzenie w przypadku zbyt wysokiej temperatury pracy.
- Zwarcie (Short Circuit): Powoduje wyłączenie urządzenia.
Rozwiązywanie problemów
W przypadku problemów z działaniem:
- Brak zasilania: Sprawdź bezpieczniki, wyłączniki automatyczne oraz czy połączenia kablowe nie są luźne.
- Przetwornica wyłącza się: Sprawdź, czy moc podłączonych urządzeń nie przekracza mocy znamionowej przetwornicy.
- Alarm/błąd: Sprawdź napięcie wejściowe (może być za niskie) lub temperaturę urządzenia.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź bezpieczniki, wyłączniki automatyczne oraz czy połączenia kablowe nie są luźne.
Przetwornica wyłącza się samoczynnie
Sprawdź, czy łączna moc podłączonych urządzeń nie przekracza mocy znamionowej przetwornicy.
Alarm lub dioda błędu świeci
Sprawdź napięcie akumulatora (może być za niskie) lub czy urządzenie nie uległo przegrzaniu.
Przed użyciem
- Sprawdź, czy napięcie akumulatora wynosi 12V.
- Dobierz przewody o odpowiednim przekroju (AWG) zgodnie z tabelą w instrukcji.
- Zainstaluj bezpiecznik na przewodzie dodatnim blisko akumulatora.
- Zapewnij co najmniej 15 cm wolnej przestrzeni wokół przetwornicy dla wentylacji.
- Upewnij się, że wszystkie połączenia są czyste i mocno dokręcone.
Parametry w praktyce
- Continuous Rated Power
- Moc ciągła, jaką przetwornica może dostarczać w sposób nieprzerwany.
- Peak Surge Power
- Moc szczytowa, dostępna przez krótki czas przy rozruchu urządzeń.
- Low Battery Voltage Shutdown
- Napięcie, przy którym przetwornica wyłącza się, aby chronić akumulator przed głębokim rozładowaniem.
Ilustracje i schematy

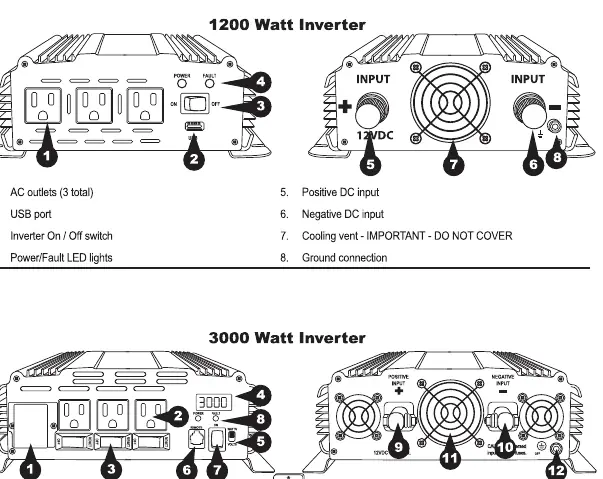

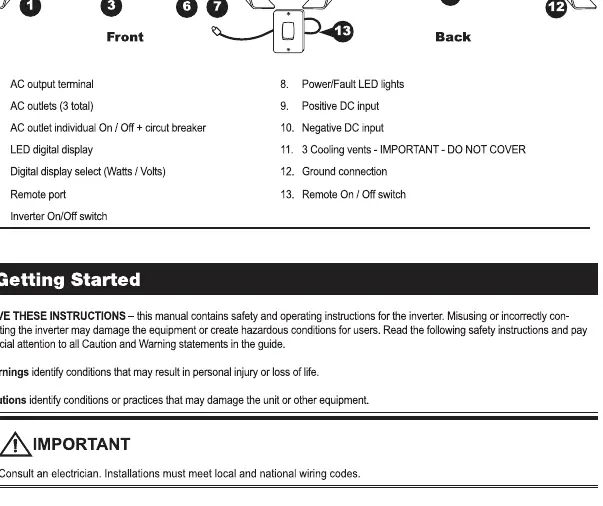

- Schemat 1200W/3000W: Pokazuje rozmieszczenie gniazd AC, portów USB, włącznika, diod LED oraz punktów podłączenia wejścia DC (12V) i uziemienia.

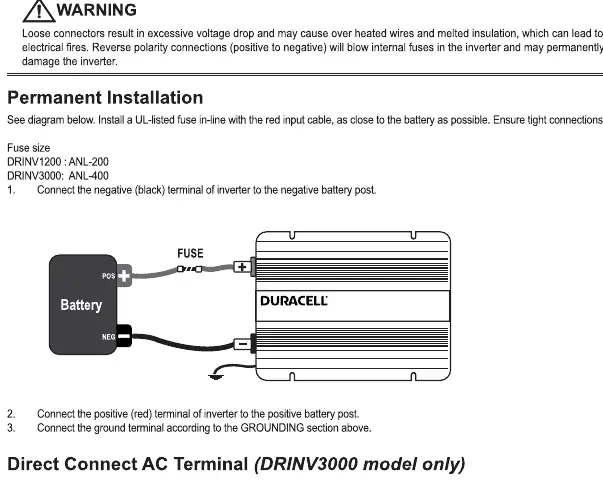

- Schemat instalacji bezpiecznika: Ilustruje poprawne połączenie szeregowe: Akumulator -> Bezpiecznik -> Przetwornica.
Zgodność modelu
- Przetwornica wymaga akumulatora 12V.
- Model DRINV3000 posiada dodatkowe złącze Direct Connect AC Terminal.
- Nie używać przewodów cieńszych niż 10AWG.
