Instrukcja obsługi falownika ECO-WORTHY 12V 1100W/2000W

Najważniejsze informacje z instrukcji

Falownik ECO-WORTHY 12V 1100W/2000W to urządzenie typu Pure Sine Wave (czysta sinusoida), przeznaczone do zasilania urządzeń prądem zmiennym (AC) z akumulatorów 12V. Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub uszkodzenia sprzętu.

• Bezpieczeństwo: Nie wolno odwracać polaryzacji (plus/minus) przy podłączaniu do akumulatora.
• Instalacja: Wymagane jest zainstalowanie bezpiecznika typu ANL blisko bieguna dodatniego akumulatora.
• Wentylacja: Urządzenie musi być zamontowane w dobrze wentylowanym miejscu, z dala od źródeł ciepła i materiałów łatwopalnych.
• Ograniczenia: Nie montować pod maską pojazdu.

Opis urządzenia

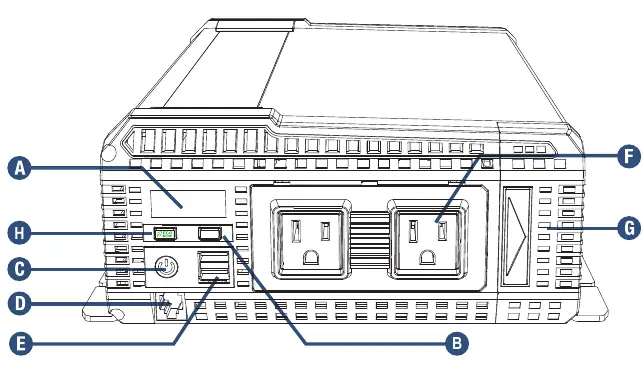

Panel przedni zawiera:

• Wyświetlacz LCD (napięcie, moc, temperatura, błędy).
• Przycisk MENU (zmiana wyświetlanych parametrów).
• Przycisk ON/OFF.
• Porty USB QC3.0.
• Gniazda AC oraz przycisk ECO MODE.

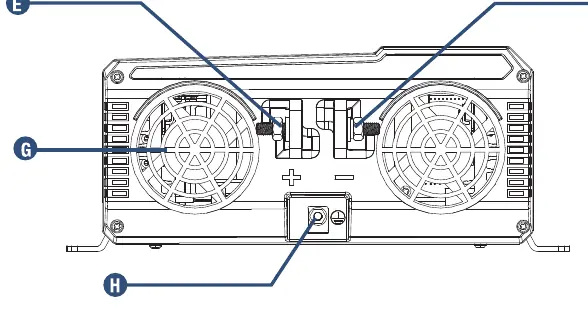

Panel tylny zawiera:

• Zaciski wejściowe DC (dodatni i ujemny).
• Wentylatory chłodzące.
• Zacisk uziemienia.

Instalacja i podłączenie

Przed podłączeniem upewnij się, że falownik jest wyłączony.

1. Dobór kabli: Użyj najgrubszych dostępnych kabli miedzianych o odpowiednim przekroju (2AWG dla modelu 1100W, 0AWG dla 2000W).
2. Montaż: Zamontuj falownik poziomo na stabilnej powierzchni.
3. Podłączenie DC: Podłącz kabel ujemny do czarnego zacisku, a następnie kabel dodatni (z bezpiecznikiem ANL) do czerwonego zacisku falownika.
4. Uziemienie: Podłącz zacisk uziemienia falownika do podwozia pojazdu lub uziemienia instalacji za pomocą przewodu 14 AWG.

Obsługa i tryb ECO

Falownik posiada tryb ECO, który oszczędza energię. W tym trybie urządzenie automatycznie przechodzi w stan czuwania, gdy obciążenie spadnie poniżej 50W, i wybudza się, gdy obciążenie wzrośnie powyżej 50W.

Rozwiązywanie problemów

W przypadku wystąpienia problemów, sprawdź wyświetlacz LCD:

• LOW VOLTAGE: Niskie napięcie akumulatora. Naładuj akumulator lub sprawdź połączenia.
• HIGH VOLTAGE: Zbyt wysokie napięcie wejściowe. Upewnij się, że używasz akumulatora 12V.
• OVERLOAD: Przeciążenie. Zmniejsz liczbę podłączonych urządzeń.
• Brak napięcia: Sprawdź, czy falownik jest włączony i czy okablowanie jest poprawne.

Dane techniczne

Urządzenie obsługuje napięcie wejściowe 10.5V - 16V DC. Temperatura pracy wynosi od -20°C do 40°C. Falownik posiada zabezpieczenia termiczne i przeciążeniowe.
