Instrukcja obsługi falownika ECO-WORTHY 12V 600W Pure Sine Wave

Najważniejsze informacje z instrukcji

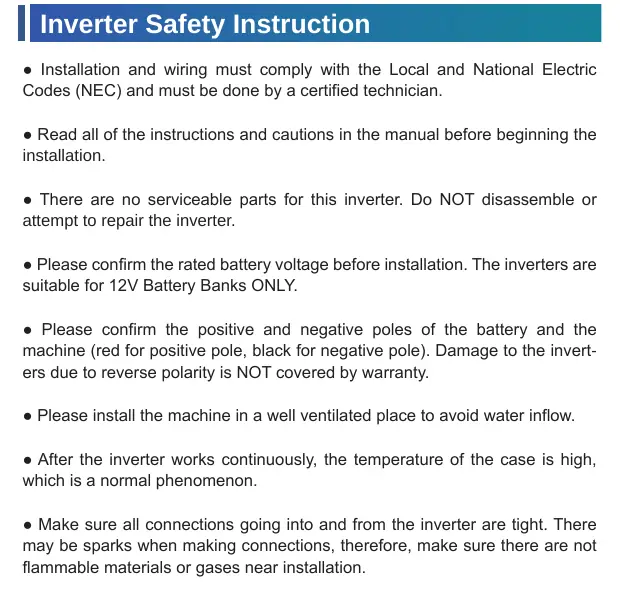

Falownik ECO-WORTHY 12V 600W to urządzenie typu Pure Sine Wave (czysta sinusoida), przeznaczone wyłącznie do systemów z akumulatorami 12V. Przed instalacją należy upewnić się, że napięcie akumulatora jest zgodne z wymaganiami. Urządzenie wymaga certyfikowanego technika do instalacji i musi być zamontowane w dobrze wentylowanym miejscu, z dala od wilgoci i materiałów łatwopalnych.

Opis urządzenia

Panel przedni falownika zawiera gniazdo wyjściowe AC, wyświetlacz LED, port USB oraz złącze zdalnego sterowania. Panel tylny wyposażony jest w przełącznik ON/OFF, zaciski akumulatora (dodatni i ujemny), zacisk uziemienia oraz wentylator chłodzący.

Instalacja i uziemienie

Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi. Falownik powinien być zamontowany w miejscu zapewniającym swobodny przepływ powietrza. Nie należy montować falownika w tym samym przedziale co akumulatory ze względu na ryzyko pożaru. Należy zapewnić solidne uziemienie obudowy do ramy pojazdu lub uziemienia budynku za pomocą przewodu miedzianego 10 AWG.

Podłączenie DC i AC

Podłączenie DC: Upewnij się, że falownik jest wyłączony. Podłącz kable do zacisków akumulatora, zachowując poprawną polaryzację (czerwony +, czarny -). Odwrotna polaryzacja spowoduje trwałe uszkodzenie urządzenia, nieobjęte gwarancją. Podłączenie AC: Podłącz urządzenia elektroniczne do gniazda na falowniku, a następnie włącz falownik. Zawsze wyłączaj urządzenia przed wyłączeniem falownika.

Kody błędów i rozwiązywanie problemów

Wyświetlacz LED informuje o stanie pracy i ewentualnych błędach. Kody błędów od 1 do 11 wskazują na konkretne problemy, takie jak błąd startu, zbyt wysokie/niskie napięcie magistrali, zwarcie wyjścia, przegrzanie lub przeciążenie. W przypadku wystąpienia błędu, najczęściej wymagany jest restart urządzenia lub sprawdzenie połączeń akumulatora i obciążenia.

Dane techniczne

Falownik oferuje moc znamionową 600W, sprawność do 92% oraz inteligentne sterowanie wentylatorem (uruchamia się przy obciążeniu powyżej 40%). Urządzenie posiada zabezpieczenia przed niskim/wysokim napięciem wejściowym, przeciążeniem, zwarciem i przegrzaniem.
