Instrukcja obsługi sygnalizatora świetlnego Eaton Crouse-Hinds XB15 i XB15M
Kompletny przewodnik po instalacji, obsłudze i konserwacji sygnalizatorów ksenonowych Eaton Crouse-Hinds XB15 oraz XB15M. Dowiedz się, jak bezpiecznie montować urządzenie, podłączać przewody i przeprowadzać konserwację w strefach...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sygnalizatory ksenonowe serii XB15 i XB15M są przeznaczone do pracy w potencjalnie wybuchowych atmosferach oraz trudnych warunkach środowiskowych (offshore i onshore). Urządzenie musi być instalowane i konserwowane wyłącznie przez przeszkolony personel. Przed przystąpieniem do jakichkolwiek prac przy urządzeniu, należy bezwzględnie odizolować zasilanie.
Opis urządzenia

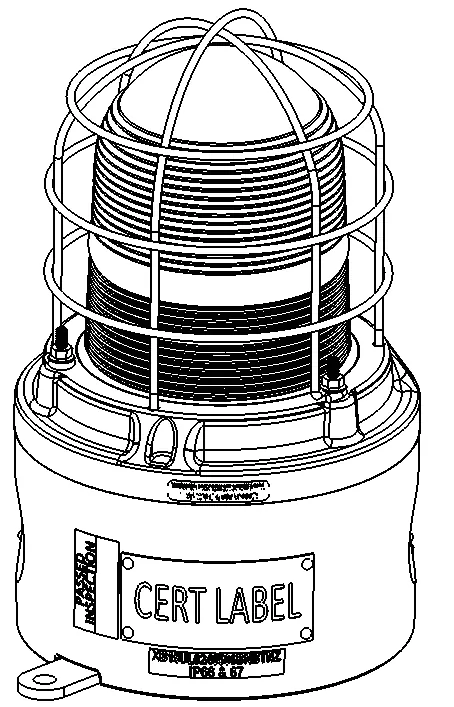

Obudowa sygnalizatora wykonana jest z poliestru wzmocnionego włóknem szklanym (GRP), stali nierdzewnej lub stopu morskiego, co zapewnia odporność na korozję. Urządzenie generuje przerywane światło ostrzegawcze po podaniu odpowiedniego napięcia.
Instalacja i montaż
Urządzenie można montować bezpośrednio za pomocą otworów w podstawie lub przy użyciu opcjonalnego wspornika (backstrap).
- Montaż bezpośredni: Wymaga śrub M5. Długość śruby = grubość powierzchni montażowej + 10 mm.
- Montaż na wsporniku: Wymaga śrub M8.
- Ważne: W przypadku zgodności z normą EN54-23:2010, wspornik montażowy musi być ustawiony w płaszczyźnie poziomej.
Podłączenie elektryczne
Dostęp do zacisków uzyskuje się po odkręceniu pokrywy i wyjęciu zespołu płytki drukowanej (PCB). Należy zachować ostrożność, aby nie uszkodzić elementów wewnętrznych. Schemat połączeń obejmuje zaciski od 1 do 6, w tym opcje dla zasilania (Live/Neutral) oraz przekaźnika inicjującego.
Obsługa i konserwacja
Sygnalizator nie wymaga częstej konserwacji. W przypadku konieczności czyszczenia, należy używać wyłącznie wilgotnej szmatki, aby uniknąć gromadzenia się ładunków elektrostatycznych. Wymiana tuby ksenonowej może być przeprowadzona przez wykwalifikowany personel. Podczas ponownego montażu pokrywy/soczewki, jeśli wymagane jest smarowanie, należy użyć smaru na bazie PFPE (np. Krytox GPL203 lub Perfluorolube 22/6), aby zapobiec uszkodzeniu uszczelki typu O-ring.
Bezpieczeństwo i certyfikacja
Urządzenie posiada certyfikaty ATEX/IECEx dla stref zagrożonych wybuchem. Nie wolno otwierać urządzenia w obecności atmosfery wybuchowej. Urządzenie spełnia wymogi SIL 2 w zakresie bezpieczeństwa funkcjonalnego. Wszelkie modyfikacje powierzchni (np. malowanie) inne niż fabryczne są niedozwolone.
Informacje o producencie
Eaton
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź zasilanie i poprawność połączeń na listwie zaciskowej. Upewnij się, że zasilanie jest włączone.
Ryzyko wyładowania elektrostatycznego
Czyść obudowę wyłącznie wilgotną szmatką. Unikaj bezpośredniego nadmuchu powietrza z kanałów wydechowych.
Uszkodzenie uszczelki O-ring
Podczas konserwacji używaj wyłącznie smaru na bazie PFPE (np. Krytox GPL203 lub Perfluorolube 22/6).
Przed użyciem
- Upewnij się, że zasilanie jest odizolowane przed otwarciem pokrywy.
- Sprawdź, czy używasz odpowiednich dławików kablowych z certyfikatem.
- Upewnij się, że urządzenie jest prawidłowo uziemione.
- Sprawdź, czy wszystkie śruby i mocowania są dokręcone.
- Upewnij się, że uszczelka pokrywy jest prawidłowo osadzona w rowku.
Ilustracje i schematy
- Schemat połączeń pokazuje zaciski 1-6 dla zasilania i opcji przekaźnika.

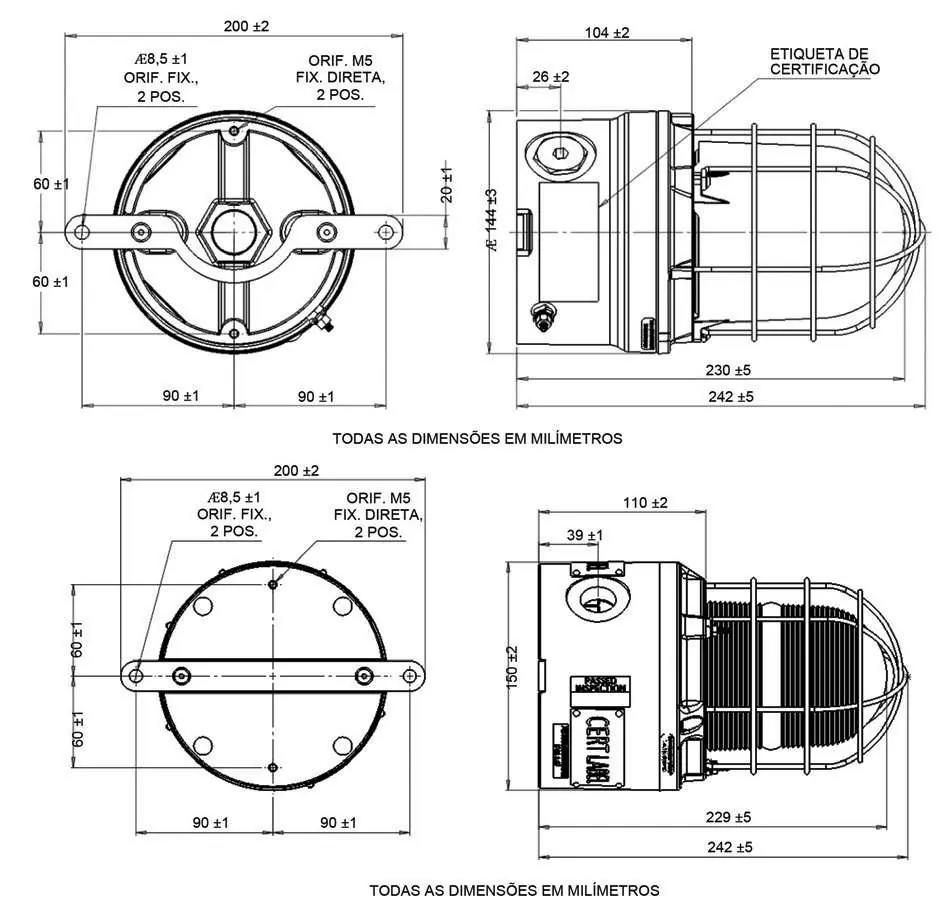

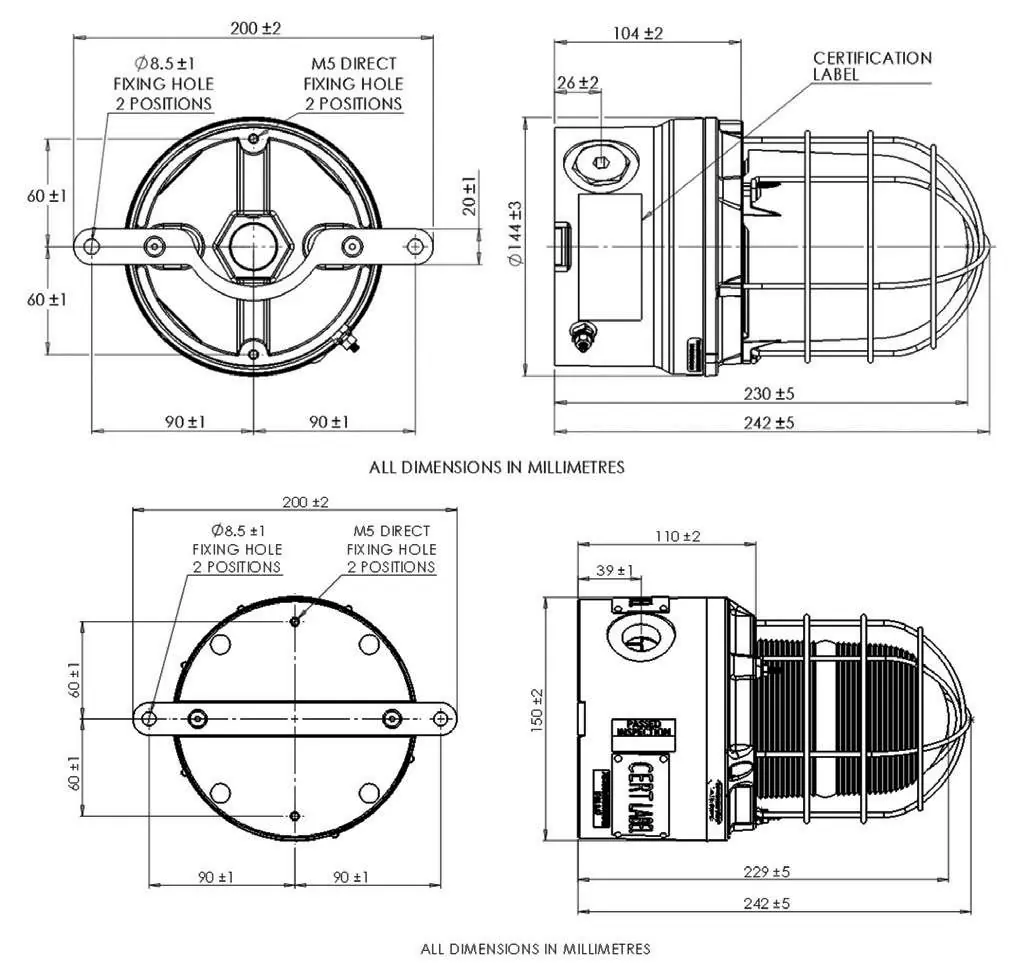

- Rysunki wymiarowe wskazują punkty montażowe M5 (bezpośrednie) oraz M8 (wspornik).
Zgodność modelu
- Wersja 24Vdc, 60 fpm jest zgodna z EN54-23 (z czerwoną lub przezroczystą soczewką).
- Nie instaluj osłon ani soczewek polimerowych w wersji EN54-23.
