Instrukcja obsługi oprawy ewakuacyjnej Eaton FlexiTech Exit Wall 12M CGLine+
Szybki przewodnik po instalacji, konfiguracji i konserwacji oprawy ewakuacyjnej Eaton FlexiTech Exit Wall 12M CGLine+. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, skonfigurować tryby pracy oraz przeprowadzać testy za pomocą...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa ewakuacyjna Eaton FlexiTech Exit Wall 12M CGLine+ jest przeznaczona do montażu ściennego. Urządzenie wymaga podłączenia do zasilania 230V. Kluczowe czynności konfiguracyjne, takie jak zmiana trybu pracy (Maintained/Non-maintained) lub czasu trwania testu, wymagają odłączenia akumulatora na 10 sekund i ponownego podłączenia. Urządzenie posiada wbudowane funkcje autotestu oraz możliwość sterowania za pomocą magnesu.

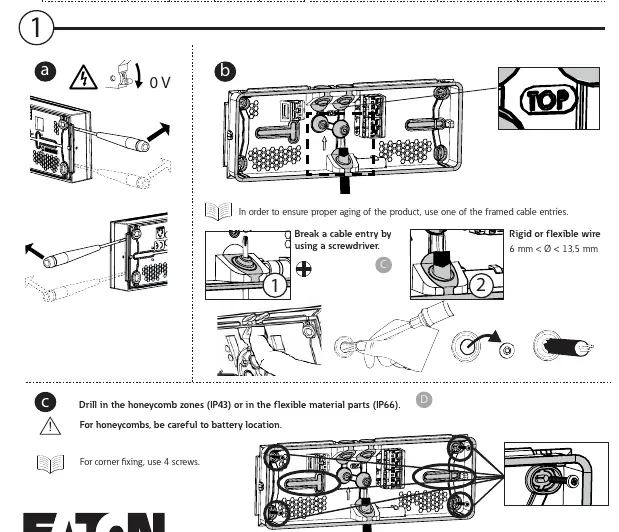

Montaż i instalacja
Przed przystąpieniem do montażu należy upewnić się, że zasilanie jest wyłączone (0V). Montaż obejmuje następujące kroki:
- Wybierz odpowiednie wejście kablowe i przebij je za pomocą wkrętaka.
- W przypadku montażu natynkowego (IP43), wierć w strefach oznaczonych jako "honeycomb" (plaster miodu).
- W przypadku montażu w warunkach wymagających wyższej szczelności (IP66), wierć w częściach z elastycznego materiału.
- Do montażu narożnego należy użyć 4 wkrętów.
- Przewody (sztywne lub elastyczne 6 mm < Ø < 13,5 mm) należy wprowadzić przez przygotowane wejścia.

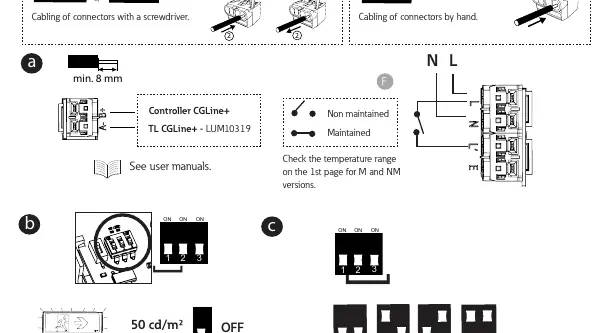

Podłączenie elektryczne
Podłączenie przewodów zasilających odbywa się za pomocą zacisków:
- Dopuszczalny przekrój przewodów: 0,5 - 2,5 mm².
- Podłączenie może być wykonane za pomocą wkrętaka lub ręcznie (w zależności od typu złącza).
- Upewnij się, że przewody są poprawnie osadzone w zaciskach IN/OUT.
Konfiguracja trybów pracy
Konfiguracja odbywa się za pomocą przełączników DIP (1, 2, 3) znajdujących się wewnątrz urządzenia:
- Tryb pracy: Przełącznik 1 służy do wyboru między trybem Maintained (trwały - świeci stale) a Non-maintained (awaryjny - świeci tylko przy braku zasilania).
- Czas pracy: Przełączniki 2 i 3 służą do ustawienia czasu podtrzymania (1h, 2h, 3h lub 8h).
- Ważne: Po każdej zmianie ustawień przełączników DIP należy odłączyć akumulator na 10 sekund, a następnie podłączyć go ponownie, aby zmiany zostały wprowadzone.
Testowanie i konserwacja
Urządzenie posiada funkcję autotestu oraz możliwość wymuszenia testów za pomocą magnesu:
- Test magnesem: Przyłożenie magnesu do obudowy pozwala na wykonanie testu funkcjonalnego (1-5 s), testu czasu trwania (5-10 s), resetu oprawy (10-20 s) lub regulację poziomu jasności (< 1 s).
- Wskaźniki LED: Zielona dioda oznacza stan OK, migająca żółta/zielona informuje o trwającym teście lub błędzie.
- Wymiana akumulatora: Jeśli czas podtrzymania jest niewystarczający, należy wymienić akumulator (kod: FT-BATLL1).
Informacje o producencie
Eaton
Praktyczna pomoc
Typowe problemy
Zmiana konfiguracji przełączników DIP nie działa
Po zmianie ustawień przełączników należy odłączyć akumulator na 10 sekund i podłączyć go ponownie.
Niewystarczający czas pracy w trybie awaryjnym
Akumulator może być zużyty. Należy wymienić go na nowy (kod: FT-BATLL1).
Błąd podczas testu
Sprawdź wskaźniki LED. Żółta dioda migająca może sygnalizować problem z akumulatorem lub źródłem światła.
Przed użyciem
- Sprawdź zakres temperatur pracy (0°C do +45°C dla wersji Maintained, +5°C do +45°C dla Non-maintained).
- Przygotuj wkrętak do przebicia wejścia kablowego.
- Upewnij się, że masz odpowiednie wkręty do montażu (4 sztuki do montażu narożnego).
- Sprawdź, czy przewody zasilające mają przekrój od 0,5 do 2,5 mm².
Parametry w praktyce
- Maintained (M)
- Oprawa świeci stale (zasilanie sieciowe + awaryjne).
- Non-maintained (NM)
- Oprawa świeci tylko w przypadku awarii zasilania sieciowego.
Ilustracje i schematy
- Przełączniki DIP: Służą do konfiguracji trybu pracy (M/NM) oraz czasu podtrzymania (1h-8h).
- Test magnesem: Procedura przyłożenia magnesu do obudowy w celu wywołania testów funkcjonalnych lub zmiany jasności.
Zgodność modelu
- Urządzenie współpracuje z systemem CGLine+.
- Wymiana źródła światła nie jest przewidziana – w przypadku awarii należy wymienić całą oprawę.
