Instrukcja obsługi ściemniacza LED Ecodim ECO-DIM.12

Dowiedz się, jak zainstalować i skonfigurować ściemniacz LED Ecodim ECO-DIM.12. Instrukcja zawiera schematy połączeń, kroki montażu, regulację zakresu jasności (MIN/MAX) oraz listę kompatybilnych ramek osprzętu.

Spis treści

Najważniejsze informacje

Instalacja ściemniacza musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z krajowymi przepisami. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie elektryczne. Urządzenie przeznaczone jest do ściemniania lamp z elektronicznym statecznikiem oraz innych urządzeń o napięciu sterującym 0-10V.

Instalacja

Upewnij się, że zasilanie jest wyłączone.
Podłącz przewody zgodnie z wybranym schematem połączeń.
Zamontuj ściemniacz w puszce montażowej za pomocą śrub.
Włącz zasilanie i włącz światło za pomocą pokrętła ściemniacza.
Wyreguluj zakres jasności (MIN/MAX) zgodnie z instrukcją.
Załóż ramkę maskującą oraz pokrętło ściemniacza.

Schematy połączeń

Ściemniacz obsługuje dwa główne tryby pracy:

Tylko sterowanie 0-10V: Podłączenie sterownika do wejść DIM+ i DIM- sterownika LED.
Sterowanie 0-10V z funkcją ON/OFF: Podłączenie umożliwiające zarówno ściemnianie, jak i włączanie/wyłączanie oświetlenia.

Regulacja MIN/MAX

Urządzenie posiada potencjometry do precyzyjnego ustawienia zakresu jasności:

Regulacja MIN: Włącz światło, ustaw ściemniacz na minimum. Obracaj potencjometr MIN śrubokrętem w prawo do oporu, a następnie powoli w lewo, aż jasność zacznie spadać. Zatrzymaj się w punkcie, w którym jasność przestaje się zmniejszać.
Regulacja MAX: Włącz światło, ustaw ściemniacz na maksimum. Obracaj potencjometr MAX śrubokrętem w lewo do oporu, a następnie powoli w prawo, aż jasność przestanie wzrastać.

Kompatybilność

Ściemniacz jest kompatybilny z ramkami osprzętu następujących producentów: Berker, Busch-Jaeger, Gira, JUNG, Niko, Merten, Kopp.

Informacje o producencie

EcoDim B.V.

Profil marki

Strona producenta https://ecodim.nl

Praktyczna pomoc

Typowe problemy

Światło nie ściemnia się prawidłowo lub migocze

Wyreguluj potencjometr MIN/MAX zgodnie z instrukcją, aby ustawić właściwy zakres jasności dla podłączonych lamp LED.

Brak reakcji oświetlenia

Sprawdź poprawność podłączenia przewodów zgodnie ze schematem oraz upewnij się, że napięcie sterujące mieści się w zakresie 0.7V-12V.

Przed użyciem

Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
Sprawdź, czy instalację wykonuje wykwalifikowany elektryk.
Zweryfikuj, czy używane lampy posiadają elektroniczny statecznik.
Upewnij się, że napięcie sterujące mieści się w zakresie 0.7V-12V.
Sprawdź kompatybilność posiadanej ramki osprzętu z listą wspieranych marek.

Parametry w praktyce

Napięcie sterujące: 0.7V ~ 12V (zakres pracy ściemniacza).
Prąd przełączania: AC 230/240V, 10A (maksymalne obciążenie prądowe).
Prąd sterujący: Maksymalnie 50 mA.
Temperatura otoczenia: +5°C do +25°C.

Ilustracje i schematy

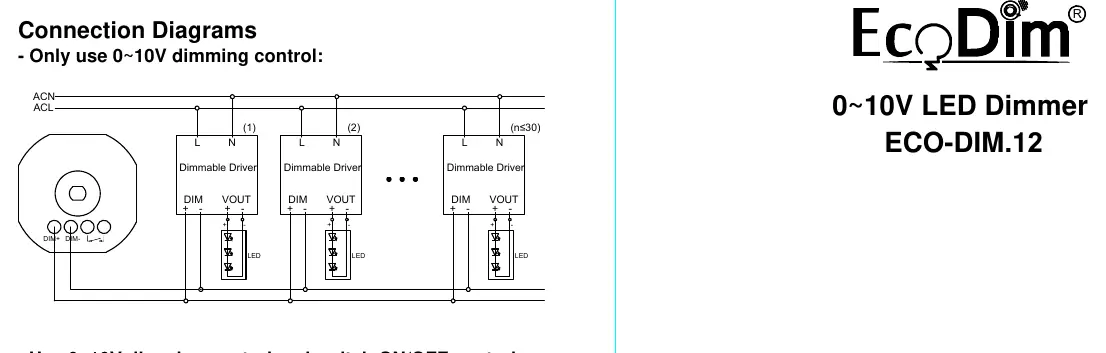

Schemat 1: Podłączenie tylko sterowania 0-10V.
Schemat 2: Podłączenie sterowania 0-10V z funkcją włączania/wyłączania (ON/OFF).

Zgodność modelu

Kompatybilny z ramkami: Berker, Busch-Jaeger, Gira, JUNG, Niko, Merten, Kopp.
