Instrukcja obsługi ściemniacza LED DALI+Push+Phase Cut+0/1-10V 70160001
Szybki przewodnik po instalacji i obsłudze ściemniacza LED DALI+Push+Phase Cut+0/1-10V (model 70160001). Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować przełączniki DIP oraz jakie są parametry techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ściemniacz LED 70160001 to wielofunkcyjne urządzenie 4 w 1, obsługujące interfejsy DALI, AC Push, 0/1-10V oraz Phase Cut. Urządzenie wymaga poprawnej konfiguracji przełączników DIP przed podłączeniem zasilania. Jest przeznaczone do pracy z napięciem 12-36V DC i obsługuje obciążenie do 20A.
Bezpieczeństwo i ostrzeżenia
- Nie wybieraj trybu pracy (interfejsu ściemniania) przy włączonym zasilaniu urządzenia.
- Nie instaluj urządzenia, gdy jest ono podłączone do zasilania.
- Nie wystawiaj urządzenia na działanie wilgoci (klasa szczelności IP20).
- Upewnij się, że przekrój przewodów (0.5-2.5mm²) jest odpowiedni dla obciążenia.
Obsługa i konfiguracja
Przed przystąpieniem do okablowania należy ustawić odpowiedni interfejs ściemniania za pomocą przełączników DIP, w zależności od używanego systemu sterowania. Różne interfejsy nie mogą być podłączone i używane jednocześnie – w danym momencie można wybrać tylko jeden z czterech trybów.
Schematy podłączenia
Urządzenie obsługuje cztery główne metody sterowania:
- DALI Bus: Podłączenie magistrali DALI do odpowiednich zacisków.

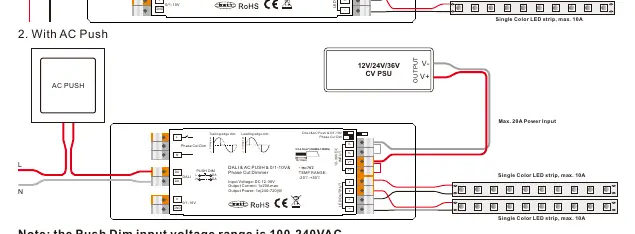

- AC Push: Sterowanie za pomocą przycisku AC (zakres napięcia wejściowego 100-240VAC).

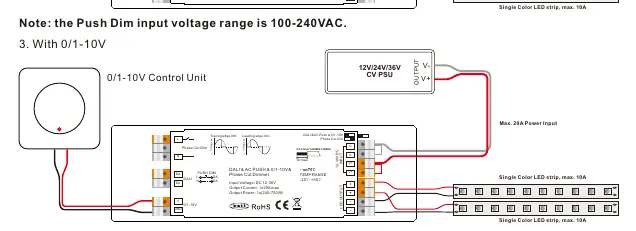

- 0/1-10V: Sterowanie za pomocą kontrolera 0/1-10V.
- Phase Cut: Sterowanie za pomocą ściemniacza fazowego Triac (zakres napięcia wejściowego 100-240VAC).
Dane techniczne
- Napięcie wejściowe: 12-36V DC
- Prąd wyjściowy: 1x20A
- Moc wyjściowa: 1x(240-720)W
- Zakres ściemniania: 0.1%-100%
- Temperatura pracy: -20°C do +50°C
- Wymiary: 170 x 53.4 x 28 mm
Praktyczna pomoc
Typowe problemy
Zmiana trybu pracy (DIP switch) przy włączonym zasilaniu
Zawsze wyłącz zasilanie przed zmianą ustawień przełączników DIP, aby uniknąć uszkodzenia urządzenia.
Próba użycia wielu interfejsów jednocześnie
Urządzenie obsługuje tylko jeden interfejs w danym momencie. Nie podłączaj różnych systemów sterowania jednocześnie.
Przegrzewanie się przewodów
Upewnij się, że użyte przewody mają odpowiedni przekrój (0.5-2.5mm²) i są dostosowane do natężenia prądu obciążenia.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 12-36V DC.
- Ustaw odpowiedni interfejs ściemniania za pomocą przełączników DIP przed podłączeniem przewodów.
- Upewnij się, że obciążenie nie przekracza 20A.
- Sprawdź, czy używasz odpowiedniego schematu podłączenia dla wybranego trybu (DALI, AC Push, 0/1-10V lub Phase Cut).
- Upewnij się, że zasilanie jest odłączone podczas instalacji.
Ilustracje i schematy
- Schematy pokazują podłączenie zasilania 12-36V DC oraz wyjścia LED.
- Dla trybów AC Push i Phase Cut należy zwrócić uwagę na zakres napięcia wejściowego 100-240VAC.
- Zaciski wyjściowe posiadają dwie grupy równoległe, każda obsługująca max 10A.
Zgodność modelu
- Zgodny z systemami DALI (DALI-2, DT6).
- Kompatybilny z uniwersalnymi ściemniaczami fazowymi (Phase Cut).
- Możliwość rozszerzenia mocy za pomocą wzmacniacza mocy (power repeater).
