Instrukcja montażu lampy ściennej Elk Home 15310/1
Szybki przewodnik montażu lampy ściennej Elk Home 15310/1. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować wspornik oraz zainstalować klosz i żarówkę.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu lampy ściennej Elk Home 15310/1 należy bezwzględnie wyłączyć zasilanie w głównej skrzynce bezpieczników. Instalacja powinna być zgodna z lokalnymi przepisami elektrycznymi (NEC). Jeśli nie masz doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług certyfikowanego elektryka.
Montaż wspornika i podłączenie przewodów

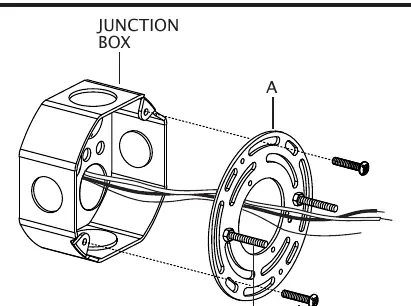

- Ustaw wspornik montażowy (A) tak, aby gwintowane końce śrub montażowych (E) były skierowane na zewnątrz.
- Przeciągnij przewody domowe przez duży otwór we wsporniku montażowym (A).
- Dopasuj otwory we wsporniku do otworów w puszce elektrycznej (junction box) i przykręć wspornik za pomocą śrub (B). Upewnij się, że przewody nie są przyciśnięte między wspornikiem a ścianą.
- Zdejmij 3/4 cala (ok. 2 cm) izolacji z końców przewodów lampy.
- Podłącz przewody zgodnie z instrukcją:
- Przewód uziemiający: Połącz miedziany przewód uziemiający z domu z przewodem uziemiającym lampy za pomocą nakrętki (C).
- Przewód fazowy (czarny): Połącz czarny przewód zasilający z czarnym przewodem lampy za pomocą nakrętki (C).
- Przewód neutralny (biały): Połącz biały przewód zasilający z białym przewodem lampy za pomocą nakrętki (C).
- Zabezpiecz wszystkie połączenia taśmą izolacyjną (brak w zestawie) i ostrożnie wsuń przewody do puszki elektrycznej.
Instalacja lampy i klosza
- Umieść płytę tylną (D) na wsporniku montażowym (A), przeprowadzając śruby (E) przez otwory w płycie.
- Przykręć nakrętki (F) na końce śrub montażowych (E), aby zabezpieczyć lampę na ścianie. Nie dokręcaj zbyt mocno.
- Wkręć zalecaną żarówkę typu E26 Edison (brak w zestawie). Sprawdź dopuszczalną moc na oprawce lampy.
- Nałóż klosz (K) na ramię lampy. Dopasuj otwory w kloszu do otworów w ramieniu i zabezpiecz całość za pomocą śrub skrzydełkowych (L).
Dane techniczne i wymagania
Lampa wymaga żarówki typu E26 Edison. Należy zawsze przestrzegać maksymalnej mocy żarówki oznaczonej na oprawce. W przypadku pytań technicznych można skontaktować się z producentem pod numerem 800-613-3261 (poniedziałek-piątek, 8:00-18:00 ET).
Informacje o producencie
ELK Home
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy żarówka jest poprawnie wkręcona, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy połączenia przewodów pod nakrętkami są stabilne.
Trudności z dopasowaniem przewodów
Upewnij się, że przewody są całkowicie wciągnięte do puszki elektrycznej i nie są przyciśnięte między wspornikiem a ścianą.
Przed użyciem
- Wyłącz zasilanie w głównej skrzynce bezpieczników.
- Przygotuj żarówkę typu E26 Edison (brak w zestawie).
- Przygotuj śrubokręt i taśmę izolacyjną.
- Sprawdź zawartość pudełka zgodnie z listą części.
- Upewnij się, że puszka elektryczna jest odpowiednio przygotowana.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Junction Box
- Puszka elektryczna w ścianie, do której montowana jest lampa.
Ilustracje i schematy
- Schemat połączeń przewodów pokazuje, jak połączyć przewody zasilające z przewodami lampy za pomocą nakrętek (C).
- Rysunek montażowy ilustruje kolejność nakładania wspornika, płyty tylnej i klosza.
Zgodność modelu
- Instalacja musi być zgodna z National Electrical Code (NEC).

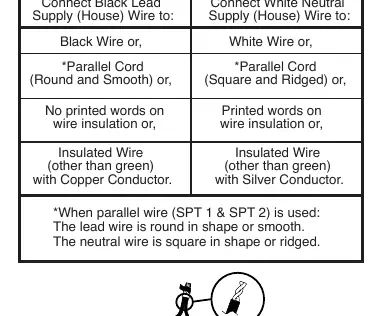

- W przypadku użycia przewodu równoległego (SPT 1 & SPT 2): przewód fazowy jest okrągły/gładki, a neutralny kwadratowy/karbowany.
