Instrukcja obsługi żyrandola Elk Home 81467/10 / 81477/10
Szybki przewodnik instalacji i podłączenia żyrandola Elk Home 81467/10 oraz 81477/10. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody elektryczne i zainstalować żarówki.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące montażu żyrandola Elk Home 81467/10 oraz 81477/10, obejmujące instalację wspornika, podłączenie przewodów elektrycznych oraz montaż żarówek. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż wspornika montażowego str. 1
- Podłączenie przewodów elektrycznych str. 2, 3
- Instalacja żarówek str. 4
Pierwsze uruchomienie
- Odłączenie zasilania str. 1
- Montaż wspornika str. 1
- Podłączenie przewodów str. 2, 3
- Montaż żarówek str. 4
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | E12 candelabra | Wymagany typ żarówki | str. 4 |
Gdzie szukać w PDF
- Instrukcja montażu (angielski) str. 1, 2, 3, 4
- Instrukcja montażu (francuski) str. 5, 6, 7, 8
- Instrukcja montażu (hiszpański) str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i podłączenia żyrandola Elk Home (modele 81467/10 oraz 81477/10). Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć zasilanie w głównej skrzynce bezpieczników. Instalacja powinna być zgodna z lokalnymi przepisami elektrycznymi (NEC). W przypadku braku doświadczenia zaleca się skorzystanie z usług certyfikowanego elektryka.
Przygotowanie do montażu
Przed rozpoczęciem prac należy rozpakować wszystkie elementy i sprawdzić ich kompletność. Jeśli brakuje jakiejkolwiek części, należy skontaktować się ze sprzedawcą. Do montażu może być wymagana taśma izolacyjna (brak w zestawie).

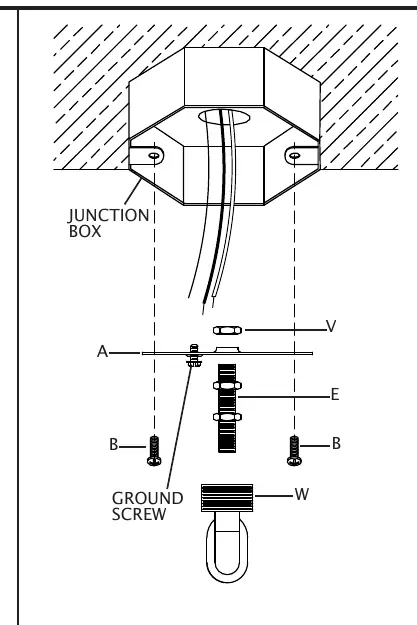

Instalacja wspornika montażowego
- Wyciągnij przewody z puszki przyłączeniowej w suficie.
- Zamontuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B).
- Upewnij się, że śruba uziemiająca na wsporniku jest skierowana w dół.
- Podczas montażu uważaj, aby nie przyciąć przewodów elektrycznych między wspornikiem a sufitem.
Montaż żyrandola
- Przeprowadź przewody przez rurkę centralną (M) i zamontuj ją do korpusu żyrandola (O).
- Zamontuj pętlę (S) na górze rurki centralnej.
- Dostosuj długość łańcucha (H) do pożądanej wysokości zawieszenia, usuwając zbędne ogniwa.
- Przepleć przewody przez ogniwa łańcucha.
- Nałóż pierścień gwintowany (F) oraz czaszę (D) na łańcuch.

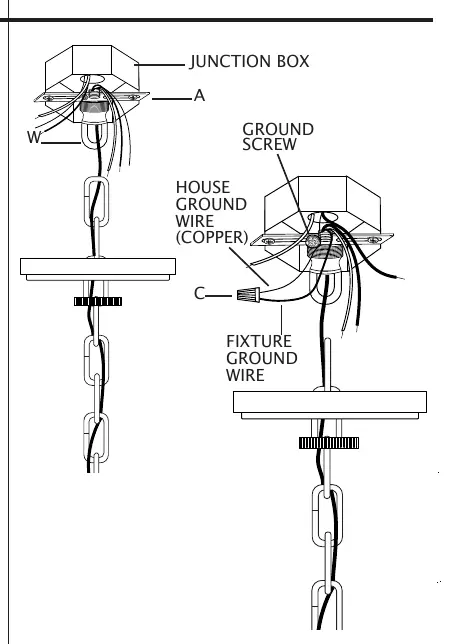

Podłączenie elektryczne
Podłączenie przewodów należy wykonać zgodnie z poniższymi zasadami:
- Przewód uziemiający: Podłącz miedziany przewód uziemiający z instalacji domowej do śruby uziemiającej na wsporniku montażowym. Następnie połącz go z przewodem uziemiającym żyrandola za pomocą nakrętki (C).
- Przewód fazowy (czarny): Połącz czarny przewód zasilający z czarnym przewodem żyrandola za pomocą nakrętki (C).
- Przewód neutralny (biały): Połącz biały przewód zasilający z białym przewodem żyrandola za pomocą nakrętki (C).
- Po połączeniu zabezpiecz nakrętki taśmą izolacyjną i ostrożnie wsuń wszystkie przewody do puszki przyłączeniowej.

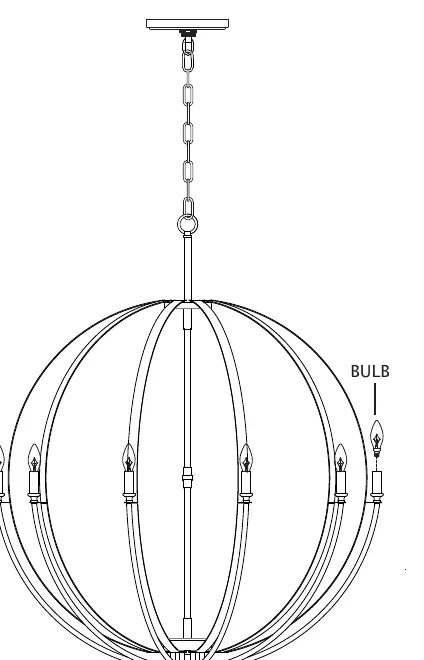

Instalacja żarówek
Wkręć zalecane żarówki typu E12 (candelabra) do oprawek. Przed instalacją sprawdź maksymalną dopuszczalną moc żarówki oznaczoną na oprawce żyrandola. Ostrzeżenie: Nie przekraczaj maksymalnej mocy żarówki.
Informacje o producencie
ELK Home
Praktyczna pomoc
Typowe problemy
Brak części w opakowaniu
Skontaktuj się ze sprzedawcą, u którego zakupiono produkt.
Trudności z podłączeniem przewodów
Sprawdź schemat połączeń w instrukcji; upewnij się, że przewód uziemiający jest poprawnie podłączony do śruby uziemiającej na wsporniku.
Przed użyciem
- Wyłącz zasilanie w głównej skrzynce bezpieczników.
- Sprawdź zawartość opakowania pod kątem brakujących elementów.
- Przygotuj taśmę izolacyjną (brak w zestawie).
- Upewnij się, że znasz wymagania lokalnych przepisów elektrycznych.
- Sprawdź, czy puszka przyłączeniowa jest odpowiednio zamocowana.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Junction Box
- Puszka przyłączeniowa w suficie, do której montowany jest żyrandol.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób łączenia przewodów: czarny (faza), biały (neutralny) i miedziany (uziemienie).
- Rysunek montażowy przedstawia kolejność nakładania elementów na wspornik montażowy.
Zgodność modelu
- Wymaga żarówek typu E12 (candelabra).
- Instalacja musi być zgodna z National Electrical Code (NEC).
