Instrukcja obsługi lampy wiszącej Elk Home 69510/1 / 69520/1
Kompletny przewodnik instalacji i montażu lampy wiszącej Elk Home 69510/1 oraz 69520/1. Instrukcja zawiera szczegółowe kroki montażu wspornika, schematy podłączenia elektrycznego oraz wskazówki dotyczące bezpieczeństwa.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy wiszącej Elk Home (modele 69510/1 oraz 69520/1). Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w głównej skrzynce bezpiecznikowej. Instalacja powinna być zgodna z lokalnymi przepisami elektrycznymi (NEC). Jeśli nie masz doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług certyfikowanego elektryka.
Przygotowanie i montaż wspornika
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy zestawu. Jeśli brakuje jakiejkolwiek części, skontaktuj się ze sprzedawcą.
- Wyciągnij przewody z puszki przyłączeniowej.

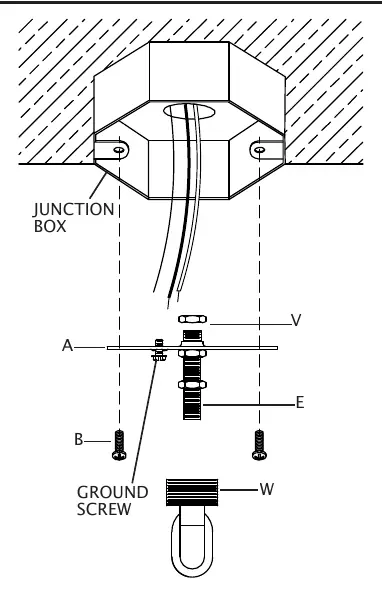

- Zamontuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B).
- Upewnij się, że przewody domowe są łatwo dostępne i nie zostały przyciśnięte przez wspornik.
Montaż lampy
- Przełóż przewody lampy przez dolną część trzpienia środkowego (M) i przykręć go do korpusu lampy (O).
- Podłącz ogniwo blokujące (G) do pętli na górze trzpienia.
- Dostosuj wysokość lampy, skracając łańcuch (H) do pożądanej długości.
- Przepleć przewody przez ogniwa łańcucha.
- Przesuń pierścień gwintowany (F) oraz czaszę (D) w dół łańcucha.
Podłączenie elektryczne
Podłączenie przewodów jest kluczowym etapem instalacji. Należy postępować zgodnie z poniższymi zasadami:
- Przewód uziemiający: Podłącz miedziany przewód uziemiający z domu do śruby uziemiającej na wsporniku montażowym, a następnie połącz go z przewodem uziemiającym lampy za pomocą nakrętki (C).
- Przewód fazowy (czarny): Połącz czarny przewód zasilający z domu z przewodem fazowym lampy (czarnym lub gładkim).
- Przewód neutralny (biały): Połącz biały przewód zasilający z domu z przewodem neutralnym lampy (białym lub żebrowanym).
- Zabezpiecz wszystkie połączenia nakrętkami (C) i dodatkowo owiń je taśmą izolacyjną (brak w zestawie).
Finalizacja instalacji
Po podłączeniu przewodów, ostrożnie wsuń je do puszki przyłączeniowej. Podnieś czaszę (D) do sufitu i zabezpiecz ją pierścieniem gwintowanym (F). Na koniec wkręć zalecaną żarówkę typu E26 (Edison). Pamiętaj, aby nie przekraczać maksymalnej mocy żarówki wskazanej na oprawce.
Informacje o producencie
ELK Home
Praktyczna pomoc
Typowe problemy
Brak zasilania po instalacji
Sprawdź, czy wszystkie połączenia przewodów w puszce przyłączeniowej są poprawne i zabezpieczone nakrętkami.
Trudności z montażem wspornika
Upewnij się, że śruby wspornika są wyrównane z otworami w puszce przyłączeniowej i nie przycinają przewodów.
Przed użyciem
- Odłącz zasilanie w głównej skrzynce bezpiecznikowej.
- Sprawdź zawartość opakowania pod kątem brakujących części.
- Przygotuj żarówkę typu E26 (brak w zestawie).
- Upewnij się, że puszka przyłączeniowa jest stabilnie zamontowana.
- Przygotuj taśmę izolacyjną do zabezpieczenia połączeń.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

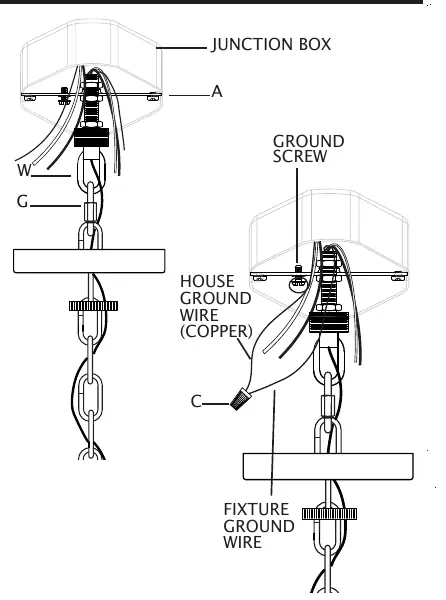

- Schemat okablowania przedstawia prawidłowe połączenie przewodu uziemiającego (miedź), fazowego (czarny) oraz neutralnego (biały) za pomocą nakrętek (C).
Zgodność modelu
- Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi.
- Nie przekraczaj maksymalnej mocy żarówki wskazanej na oprawce.
