Instrukcja obsługi lampy wiszącej Elk Home 14514-1 Harmelin
Szybki przewodnik instalacji lampy wiszącej Elk Home 14514-1 Harmelin. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody elektryczne i zainstalować klosz.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu i podłączenia lampy wiszącej Elk Home 14514/1, w tym instalacji wspornika, łańcucha, przewodów elektrycznych oraz klosza. str. 1, 2, 3
Najważniejsze czynności
- Montaż wspornika montażowego str. 1
- Podłączenie przewodów elektrycznych str. 2
- Montaż klosza i żarówki str. 3
Pierwsze uruchomienie
- Przygotowanie i montaż wspornika str. 1
- Montaż łańcucha i przewlekanie przewodów str. 1
- Podłączenie przewodów zasilających str. 2
- Montaż czaszy, żarówki i klosza str. 3
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | E26 Edison | Zalecany typ żarówki (brak w zestawie) | str. 3 |
Gdzie szukać w PDF
- Montaż wspornika i łańcucha str. 1
- Podłączenie przewodów str. 2
- Montaż końcowy str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy wiszącej Elk Home 14514-1. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w głównej skrzynce bezpieczników. Instalacja powinna być zgodna z lokalnymi przepisami elektrycznymi (NEC). Jeśli nie posiadasz odpowiednich kwalifikacji, zaleca się skorzystanie z usług certyfikowanego elektryka.
Montaż wspornika i przygotowanie
Przed montażem upewnij się, że posiadasz wszystkie elementy zestawu. W przypadku braków skontaktuj się ze sprzedawcą.
- Wyciągnij przewody z puszki elektrycznej (junction box).
- Umieść wspornik montażowy (A) tak, aby gwintowane końce śrub montażowych (E) były skierowane w dół.
- Przełóż przewody przez środkowy otwór wspornika.
- Przykręć wspornik do puszki elektrycznej za pomocą śrub (B). Upewnij się, że przewody nie są przyciśnięte między wspornikiem a sufitem.
Regulacja wysokości i łańcucha
- Przymocuj ogniwo blokujące (G) do pętli na górze korpusu lampy (O).
- Określ pożądaną wysokość zawieszenia i przytnij łańcuch (H) do odpowiedniej długości.
- Przełóż ogniwo łańcucha na ogniwo blokujące (G).
- Przymocuj drugie ogniwo blokujące (G) do pętli na podsufitce (D).
- Przepleć przewody lampy przez ogniwa łańcucha, pomijając co drugie ogniwo.
- Przeciągnij przewody przez otwór w środku podsufitki (D).
Podłączenie elektryczne
Przed podłączeniem zdejmij 3/4 cala izolacji z końców przewodów lampy.
- Uziemienie: Poluzuj śrubę uziemiającą na wsporniku (A). Owiń przewód uziemiający (miedziany) wokół śruby, a następnie skręć go z przewodem uziemiającym lampy za pomocą nakrętki (C).
- Przewód fazowy (czarny): Skręć przewód fazowy zasilania z przewodem fazowym lampy i zabezpiecz nakrętką (C).
- Przewód neutralny (biały): Skręć przewód neutralny zasilania z przewodem neutralnym lampy i zabezpiecz nakrętką (C).
- Zabezpiecz wszystkie połączenia taśmą izolacyjną (brak w zestawie) i ostrożnie wsuń przewody do puszki elektrycznej.
Montaż końcowy i instalacja żarówki
- Podnieś lampę do sufitu i umieść podsufitkę (D) na śrubach montażowych (E).
- Przykręć nakrętki gwintowane (F) na śruby montażowe, aby zabezpieczyć lampę. Nie dokręcaj zbyt mocno.
- Wkręć żarówkę typu E26 (brak w zestawie). Sprawdź maksymalną dopuszczalną moc żarówki oznaczoną na oprawce.
- Umieść szklany klosz (K) wewnątrz korpusu lampy (O).
- Wkręć śruby skrzydełkowe (L) w otwory na krawędzi korpusu, aby zabezpieczyć klosz. Dokręcaj równomiernie, nie przesadzając z siłą.
Informacje o producencie
ELK Home
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy żarówka jest poprawnie wkręcona i czy nie przekroczono maksymalnej mocy. Upewnij się, że wszystkie połączenia przewodów są poprawne i zabezpieczone nakrętkami.
Przewody są przyciśnięte
Podczas montażu wspornika upewnij się, że przewody przechodzą swobodnie przez środkowy otwór i nie są przygniecione do sufitu.
Przed użyciem
- Wyłącz zasilanie w głównej skrzynce bezpieczników.
- Sprawdź zawartość opakowania pod kątem brakujących części.
- Przygotuj żarówkę typu E26 (nie dołączona do zestawu).
- Przygotuj taśmę izolacyjną do zabezpieczenia połączeń.
- Upewnij się, że masz odpowiednie narzędzia do montażu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Junction Box
- Puszka elektryczna w suficie, do której montowana jest oprawa.
Ilustracje i schematy

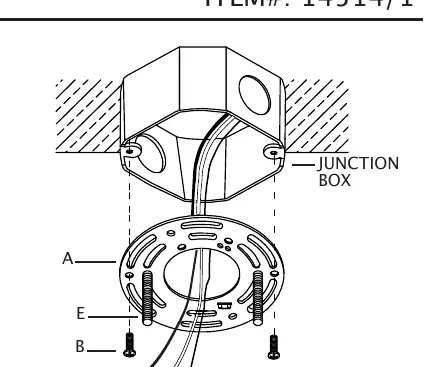

- Schemat montażu wspornika do puszki elektrycznej.
- Schemat łańcucha i podsufitki.
- Schemat podłączenia przewodów (uziemienie, faza, neutralny).

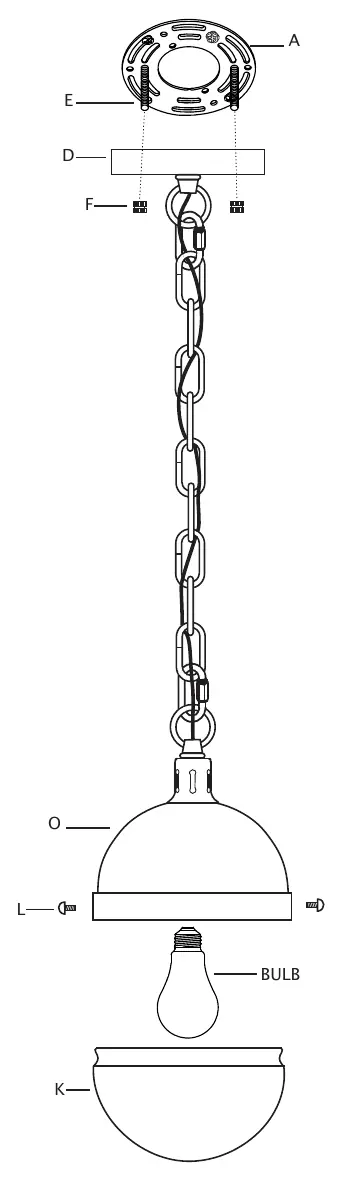

- Schemat montażu klosza za pomocą śrub skrzydełkowych.
Zgodność modelu
- Wymaga żarówki typu E26.
- Instalacja musi być zgodna z National Electrical Code (NEC).
