Instrukcja montażu lampy wiszącej Elk Home Grenville 1-Light
Szybki przewodnik instalacji lampy wiszącej Elk Home Grenville 1-Light. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i zainstalować klosz.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu lampy wiszącej Elk Home Grenville 1-Light należy bezwzględnie wyłączyć zasilanie w głównej skrzynce bezpieczników. Instalacja powinna być zgodna z lokalnymi przepisami elektrycznymi (NEC). Jeśli nie masz doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług certyfikowanego elektryka. Przed montażem sprawdź zawartość opakowania; w przypadku brakujących elementów skontaktuj się ze sprzedawcą.
Montaż wspornika i zawieszenia
Proces montażu wymaga użycia co najmniej jednego 6-calowego wspornika (stem). Postępuj zgodnie z poniższymi krokami:
- Wyciągnij przewody z puszki przyłączeniowej.

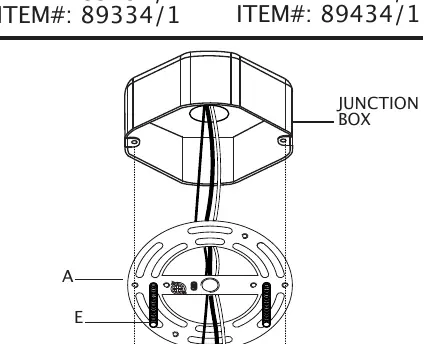

- Zamontuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B). Upewnij się, że przewody nie są przyciśnięte między wspornikiem a sufitem.
- Przeciągnij przewody lampy przez 6-calowy wspornik (N) i przykręć go do korpusu lampy (O).
- Wybierz odpowiednią liczbę dodatkowych wsporników (M), aby uzyskać pożądaną wysokość zawieszenia, przeciągając przez nie przewody.
- Przykręć ostatni wspornik do przegubu (S) na czaszy (D).
Podłączenie elektryczne
Prawidłowe połączenie przewodów jest kluczowe dla bezpieczeństwa:
- Zdejmij 3/4 cala izolacji z końców przewodów lampy.
- Podłącz przewód uziemiający (miedź) do śruby uziemiającej na wsporniku (A), a następnie połącz go z przewodem uziemiającym lampy za pomocą nakrętki (C).
- Połącz przewód fazowy (czarny) z przewodem zasilającym (czarnym) za pomocą nakrętki (C).
- Połącz przewód neutralny (biały) z przewodem zasilającym (białym) za pomocą nakrętki (C).
- Zabezpiecz wszystkie połączenia taśmą izolacyjną (brak w zestawie) i ostrożnie wsuń przewody do puszki przyłączeniowej.
Montaż końcowy i instalacja żarówki
Po wykonaniu połączeń elektrycznych:
- Podnieś czaszę (D) do sufitu i zabezpiecz ją na wsporniku montażowym (A) za pomocą nakrętek (F). Nie dokręcaj zbyt mocno.
- Nałóż klosz (K) na oprawkę i zabezpiecz go pierścieniem (L).
- Wkręć zalecaną żarówkę typu E26 (Edison). Sprawdź maksymalną dopuszczalną moc żarówki oznaczoną na oprawce lampy. Nie przekraczaj tej wartości.
Informacje o producencie
ELK Home
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy żarówka jest poprawnie wkręcona oraz czy zasilanie w skrzynce bezpieczników jest włączone.
Przewody nie mieszczą się w puszce
Upewnij się, że przewody są starannie ułożone i nie są przyciśnięte między wspornikiem a sufitem.
Brakujące części w zestawie
Skontaktuj się ze sprzedawcą, u którego zakupiono produkt, aby uzyskać brakujące elementy.
Przed użyciem
- Wyłącz zasilanie w głównej skrzynce bezpieczników.
- Sprawdź zawartość opakowania pod kątem kompletności części.
- Przygotuj żarówkę typu E26 (brak w zestawie).
- Upewnij się, że używasz co najmniej jednego 6-calowego wspornika (stem).
- Przygotuj taśmę izolacyjną do zabezpieczenia połączeń.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat okablowania pokazuje połączenie przewodu uziemiającego, fazowego (czarny) i neutralnego (biały).
- Rysunek montażowy przedstawia kolejność łączenia wsporników (stems) i mocowania czaszy (canopy).
Zgodność modelu
- Wymaga żarówki typu E26.
- Przeznaczona do montażu zgodnie z NEC (National Electrical Code).
