Instrukcja obsługi lampy ściennej Elk Home 89670/1
Szybki przewodnik instalacji lampy ściennej Elk Home 89670/1. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować uchwyt i klosz oraz dobrać odpowiednią żarówkę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu lampy ściennej Elk Home 89670/1, w tym instrukcje dotyczące okablowania, montażu wspornika, instalacji płyty tylnej oraz montażu żarówki i klosza. str. 1, 2
Najważniejsze czynności
- Odłącz zasilanie w głównej skrzynce bezpiecznikowej przed rozpoczęciem instalacji. str. 1
- Zamontuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B). str. 1
- Podłącz przewody zgodnie ze schematem połączeń, używając nakrętek (C) i taśmy izolacyjnej. str. 1, 2
- Zamontuj płytę tylną (D) na wsporniku montażowym (A) za pomocą śrub (E). str. 2
- Wkręć żarówkę (E12) i zamontuj klosz (K), obracając go zgodnie z ruchem wskazówek zegara. str. 2
Pierwsze uruchomienie
- Przed montażem sprawdź zawartość opakowania i upewnij się, że wszystkie części są obecne. str. 1
- Po zakończeniu montażu i instalacji żarówki, włącz zasilanie. str. 1, 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | E12 (świecowa) | Zalecany typ żarówki (brak w zestawie) | str. 2 |
Gdzie szukać w PDF
- Instrukcja w języku angielskim (część 1) str. 1
- Instrukcja w języku angielskim (część 2) str. 2
- Instrukcja w języku francuskim str. 3, 4
- Instrukcja w języku hiszpańskim str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa ścienna Elk Home 89670/1 wymaga instalacji zgodnie z lokalnymi przepisami elektrycznymi. Jeśli nie masz doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług certyfikowanego elektryka. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie w głównej skrzynce bezpieczników.
Przygotowanie do montażu
Przed rozpoczęciem pracy rozpakuj wszystkie elementy i upewnij się, że zestaw jest kompletny. W przypadku brakujących części skontaktuj się ze sprzedawcą. Do montażu będziesz potrzebować podstawowych narzędzi oraz taśmy izolacyjnej (nie dołączona do zestawu).
Instrukcja montażu krok po kroku
- Przytrzymaj wspornik montażowy (A) tak, aby otwory znajdowały się po lewej i prawej stronie, a śruba uziemiająca była skierowana na zewnątrz.
- Przeciągnij przewody domowe przez okrągły otwór we wsporniku montażowym (A).
- Dopasuj otwory wspornika do otworów w puszce przyłączeniowej i przykręć wspornik za pomocą śrub (B). Upewnij się, że przewody nie są przyciśnięte między wspornikiem a ścianą.
- Po wykonaniu połączeń elektrycznych, umieść płytę tylną (D) na wsporniku montażowym (A).
- Dopasuj otwory płyty tylnej do wspornika i zabezpiecz całość śrubami montażowymi (E).
- Wkręć żarówkę typu E12 (candelabra, brak w zestawie) do oprawki. Sprawdź dopuszczalną moc na oprawce.
- Nałóż klosz (K) na żarówkę i przekręć go zgodnie z ruchem wskazówek zegara, aby zabezpieczyć go na miejscu. Nie dokręcaj zbyt mocno.
Podłączenie przewodów
Prawidłowe połączenie przewodów jest kluczowe dla bezpieczeństwa:

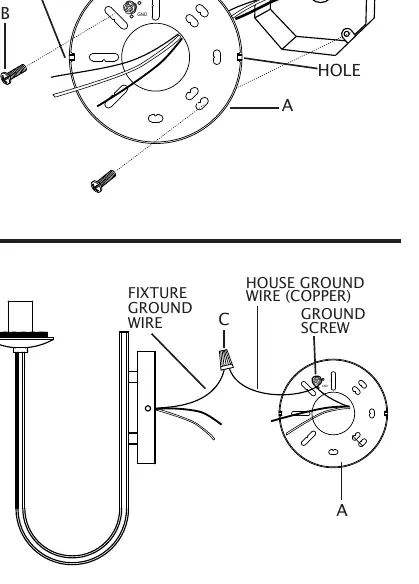

- Przewód uziemiający: Podłącz przewód uziemiający z domu (miedziany) do śruby uziemiającej na wsporniku (A), a następnie połącz go z przewodem uziemiającym lampy za pomocą nakrętki (C).

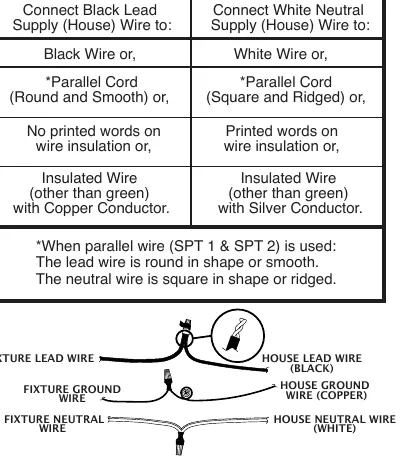

- Przewody zasilające: Połącz przewód fazowy (czarny) z domu z przewodem fazowym lampy, a przewód neutralny (biały) z domu z przewodem neutralnym lampy. Użyj nakrętek (C) do zabezpieczenia połączeń.
- Zabezpieczenie: Owiń nakrętki (C) i przewody taśmą izolacyjną, aby zapewnić trwałość połączenia. Ostrożnie wsuń wszystkie przewody do puszki przyłączeniowej.
Wykończenie instalacji
Po upewnieniu się, że wszystkie przewody są bezpiecznie schowane w puszce, dokończ montaż płyty tylnej i klosza zgodnie z instrukcją. Pamiętaj, aby nie przekraczać maksymalnej mocy żarówki wskazanej na oprawce.
Informacje o producencie
ELK Home
Praktyczna pomoc
Typowe problemy
Brakujące części w opakowaniu
Skontaktuj się ze sprzedawcą, u którego zakupiono produkt.
Niepewność co do kolorów przewodów
Skorzystaj z tabeli połączeń w instrukcji. Jeśli używasz przewodu równoległego (SPT 1/2), przewód z nadrukiem jest neutralny, a gładki jest fazowy.
Przed użyciem
- Wyłącz zasilanie w głównej skrzynce bezpieczników.
- Sprawdź, czy posiadasz wszystkie elementy zestawu (wspornik, śruby, nakrętki).
- Przygotuj żarówkę typu E12 (candelabra).
- Przygotuj taśmę izolacyjną.
- Upewnij się, że puszka przyłączeniowa jest odpowiednio przygotowana.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schematy pokazują sposób łączenia przewodów uziemiających, fazowych (czarnych) i neutralnych (białych) za pomocą nakrętek izolacyjnych.
- Rysunki montażowe ilustrują kolejność nakładania wspornika, płyty tylnej i klosza.
Zgodność modelu
- Wymaga żarówki typu E12 (candelabra).
- Instalacja musi być zgodna z National Electrical Code (NEC) i lokalnymi przepisami.
