Instrukcja obsługi adaptera WiFi EPEVER WiFi 2.4G RJ45 D

Szybki przewodnik po konfiguracji i obsłudze adaptera WiFi EPEVER WiFi 2.4G RJ45 D. Dowiedz się, jak podłączyć urządzenie, skonfigurować aplikację Solar Guardian i monitorować dane z kontrolerów solarnych.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Adapter EPEVER WiFi 2.4G RJ45 D służy do zdalnego monitorowania i konfiguracji parametrów urządzeń EPEVER (kontrolerów, inwerterów) za pomocą aplikacji Solar Guardian lub platformy chmurowej. str. 1

Najważniejsze czynności

  • Podłączenie adaptera do portu RJ45 urządzenia. str. 1
  • Konfiguracja sieci w aplikacji Solar Guardian. str. 2

Pierwsze uruchomienie

  • Pobierz aplikację Solar Guardian, zarejestruj konto, zaloguj się i dodaj urządzenie poprzez skanowanie kodu QR lub ręczne wprowadzenie numeru SN. str. 1, 2

Problemy i rozwiązania

Błąd 'Gateway already exists'

Skontaktuj się z pomocą techniczną.

str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie robocze 5V ± 0.5V Zasilanie z portu RS485 str. 1
Częstotliwość 2.4 do 2.4835GHz Pasmo WiFi str. 1

Gdzie szukać w PDF

  • Przegląd i specyfikacja str. 1
  • Instrukcja konfiguracji aplikacji str. 2
Spis treści

Najważniejsze informacje

Adapter EPEVER WiFi 2.4G RJ45 D służy do przesyłania danych operacyjnych z kontrolerów ładowania, inwerterów lub inwerterów/ładowarek EPEVER do chmury EPEVER lub lokalnego monitoringu przez sieć WiFi 2.4G. Urządzenie jest zasilane bezpośrednio z portu komunikacyjnego RS485.

Opis urządzenia i wskaźniki

Adapter posiada wskaźnik LED informujący o stanie pracy:

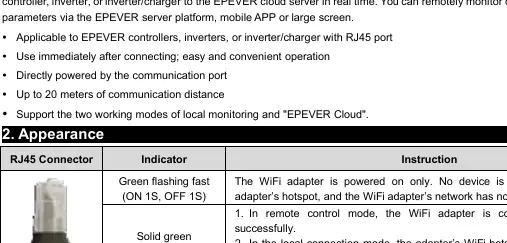

Tabela wskaźników LED adaptera
Tabela wskaźników LED adaptera
  • Szybkie miganie na zielono (1s wł./1s wył.): Urządzenie włączone, brak połączenia z hotspotem, brak konfiguracji sieci.
  • Stałe zielone światło: Połączono z routerem (tryb zdalny) lub połączono z aplikacją (tryb lokalny).
  • Szybkie miganie na zielono (100ms): Adapter połączony z urządzeniem.
  • Wolne miganie na zielono (1s wł./3s wył.): Połączono z serwerem (tryb zdalny).

Instalacja i podłączenie

Dla urządzeń wyposażonych w port RJ45, adapter należy podłączyć bezpośrednio bez użycia dodatkowych kabli. W przypadku urządzeń bez portu RJ45 wymagany jest dedykowany kabel komunikacyjny lub adapter.

Konfiguracja aplikacji Solar Guardian

Aplikacja Solar Guardian służy do zarządzania urządzeniem i monitorowania danych. Proces obejmuje:

  1. Pobranie aplikacji (iOS/Android).
  2. Rejestrację konta (wymagany adres e-mail lub numer telefonu).
  3. Logowanie i wybór węzła "international".

Dodawanie urządzenia do sieci

Istnieją dwie metody dodawania urządzenia w zależności od dostępności sieci WiFi:

Z dostępną siecią WiFi 2.4G (tryb chmury)

  1. Zaloguj się do aplikacji i wybierz "Add" w zakładce "Site".
  2. Wypełnij informacje o lokalizacji i wybierz "One Click Add".
  3. Wybierz adapter EPEVER WiFi 2.4G RJ45 D i zeskanuj kod QR z naklejki lub wprowadź numer SN ręcznie.
  4. Skonfiguruj ustawienia sieci WiFi zgodnie z instrukcjami w aplikacji.

Bez sieci WiFi (tryb lokalny)

  1. Wybierz "Local Connection" w aplikacji.
  2. Wybierz typ adaptera i dodaj urządzenie.
  3. Połącz telefon z hotspotem adaptera (nazwa sieci HN_EPxxx, hasło 12345678).
  4. Potwierdź połączenie w aplikacji, aby przejść do monitoringu danych w czasie rzeczywistym.

Dane techniczne

  • Napięcie robocze: 5V ± 0.5V (zasilanie z portu RS485)
  • Pobór mocy: Szczytowy 150mA, spoczynkowy 310uA
  • Częstotliwość pracy: 2.4 do 2.4835GHz
  • Metoda komunikacji: RS485
  • Temperatura pracy: -40℃ do 85℃
  • Wymiary: 63mm x 19mm x 13.8mm
  • Waga: 7.7g

Bezpieczeństwo

Urządzenie nie jest wodoodporne ani pyłoszczelne. Nie należy używać go w środowiskach wilgotnych, zasolonych, korozyjnych, tłustych, łatwopalnych, wybuchowych ani w miejscach o dużym zapyleniu. Napięcie robocze wynosi 4.5V–5.5V; przekroczenie tego zakresu może uszkodzić adapter.

Praktyczna pomoc

Typowe problemy

Błąd 'Gateway already exists' podczas dodawania

Skontaktuj się z pomocą techniczną, ponieważ urządzenie jest już przypisane do systemu zarządzania produkcją.

Adapter nie łączy się z siecią

Upewnij się, że sieć WiFi jest w paśmie 2.4GHz i wprowadź poprawne hasło podczas konfiguracji.

Przed użyciem

  • Sprawdź, czy urządzenie docelowe posiada port RJ45.
  • Pobierz aplikację Solar Guardian na telefon.
  • Upewnij się, że napięcie zasilania z portu RS485 mieści się w zakresie 4.5V-5.5V.
  • Przygotuj dane do logowania do aplikacji (e-mail/telefon).

Parametry w praktyce

Napięcie robocze
5V ± 0.5V. Zasilanie pobierane bezpośrednio z portu RS485 urządzenia.
Stopień ochrony
IP30. Urządzenie nie jest odporne na wodę ani pył.

Ilustracje i schematy

  • Tabela wskaźników LED wyjaśnia stany pracy urządzenia (miganie szybkie/wolne, światło stałe).
  • Schemat pinów złącza RJ45 (1-8) określa definicje sygnałów (RS485-A, RS485-B, GND, +5VDC).

Zgodność modelu

  • Kompatybilny z kontrolerami, inwerterami i inwerterami/ładowarkami EPEVER z portem RJ45.
  • Wymaga aplikacji Solar Guardian; nie łączy się z innymi serwerami.
